E/A–Baugruppen
Klemmenblock
(CQM1-OC224)

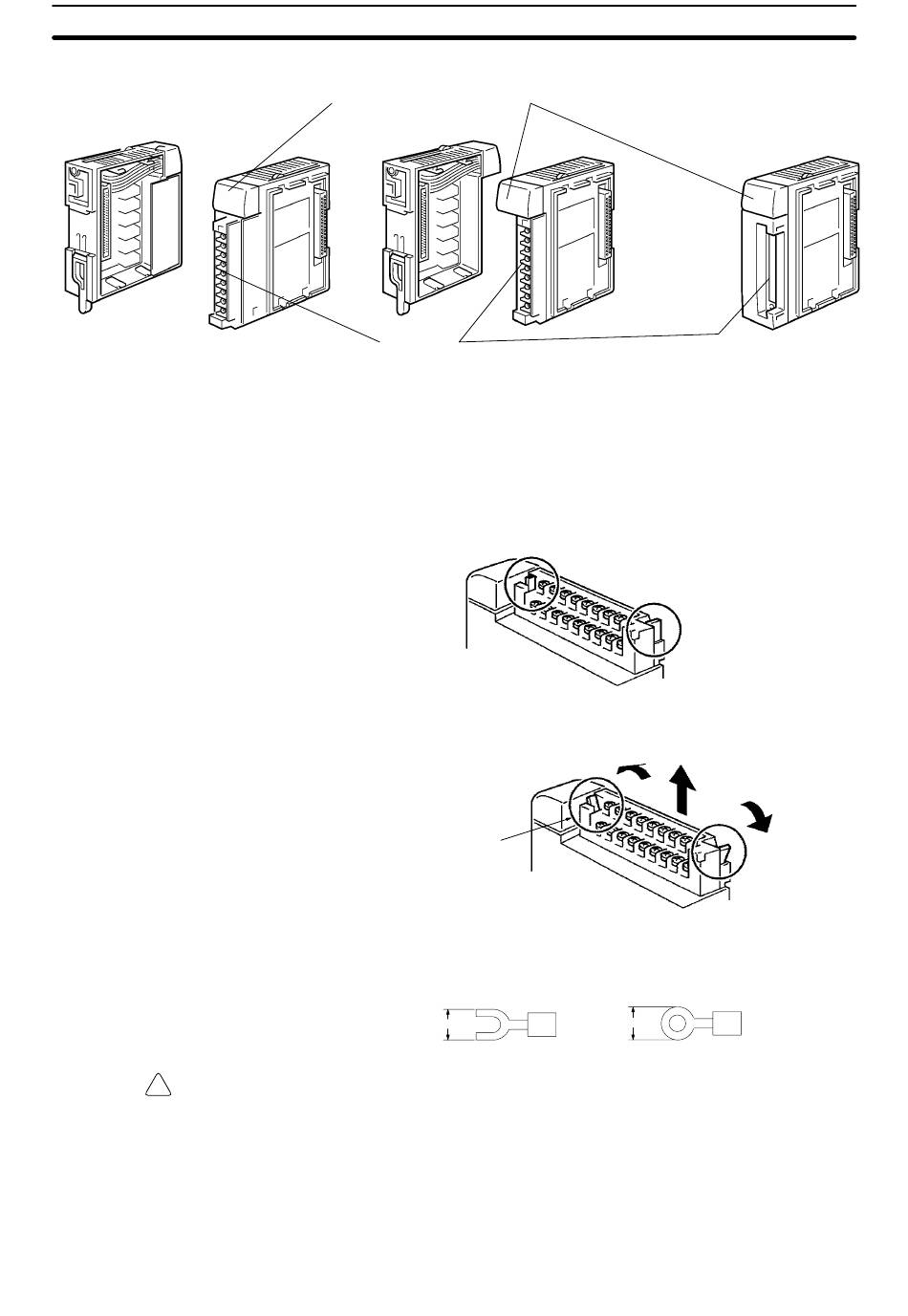

2-3-1 Klemmenblöcke
! Vorsicht
Statusanzeiger
Zeigt den EIN/AUS–Status
der E/A–Klemmblöcke an.
Die RDY-LED leuchtet,
wenn Spannung angelegt ist.
Klemmenblöcke
Klemmenblock
(andere Bauart als CQM1-OC224)
Die E/A–Baugruppen–Klemmblöcke sind abnehmbar. Stellen Sie sicher, daß
sich die Arretierungshebel in aufrechter Position befinden, so wie in der fol-
genden Abbildung dargestellt. Obwohl sich die CQM1-OC224 in der Bauart
unterscheidet, erfolgt das Abnehmen auf die gleiche Weise.
Drücken Sie zum Abnehmen des Klemmenblocks die Arretierungshebel nach
außen und ziehen Sie den Block ab.
Drücken Sie diesen He-
bel so weit wie möglich
nach außen.
Verwenden Sie für die Verdrahtung der E/A–Baugruppe Kabelschuhe mit
max. 6,2 mm (M3) Breite. Der Querschnitt der Drähte sollte AWG22 bis 18
2)
(0,3 bis 1,75 mm betragen.
6,2 mm max.
Verwenden Sie offene Kabelschuhe nach UL und CSA–Standard.
Kapitel 2-3
Block mit Stecker-
anschluß
6,2 mm max.
