Installation des Moduls
Installation der Pumpe
3 Schließen Sie das Netzkabel an den Netzanschluss auf der Rückseite des
4 Schließen Sie die erforderlichen Schnittstellenkabel an der Rückseite der
APG-Remote
Stromversorgung für
externe CAN-Ventile
Konfigurationsschalter
CAN-Bus
RS232
USB-Port
LAN
Netzbuchse
Im System Agilent 1290 Infinity sind die einzelnen Module über CAN-Kabel miteinander
HINWEIS
verbunden. An den CAN-Bus jedes Moduls kann ein Instant Pilot der Serie Agilent 1200
angeschlossen werden. Die Verbindung mit einem Agilent Datensystem erfolgt über den
integrierten LAN-Port des Detektors. Sie müssen den LAN-Port des Detektors verwenden,
da der Detektor unter allen Modulen die höchte Datenrate erzeugt. Weitere Informationen
zum Anschluss des Instant Pilot oder des Agilent Datensystems finden Sie im jeweiligen
Benutzerhandbuch. Informationen zur Einrichtung des LAN-Zugangs finden Sie unter
"LAN-Konfiguration"
36
Moduls an.
Pumpe an.

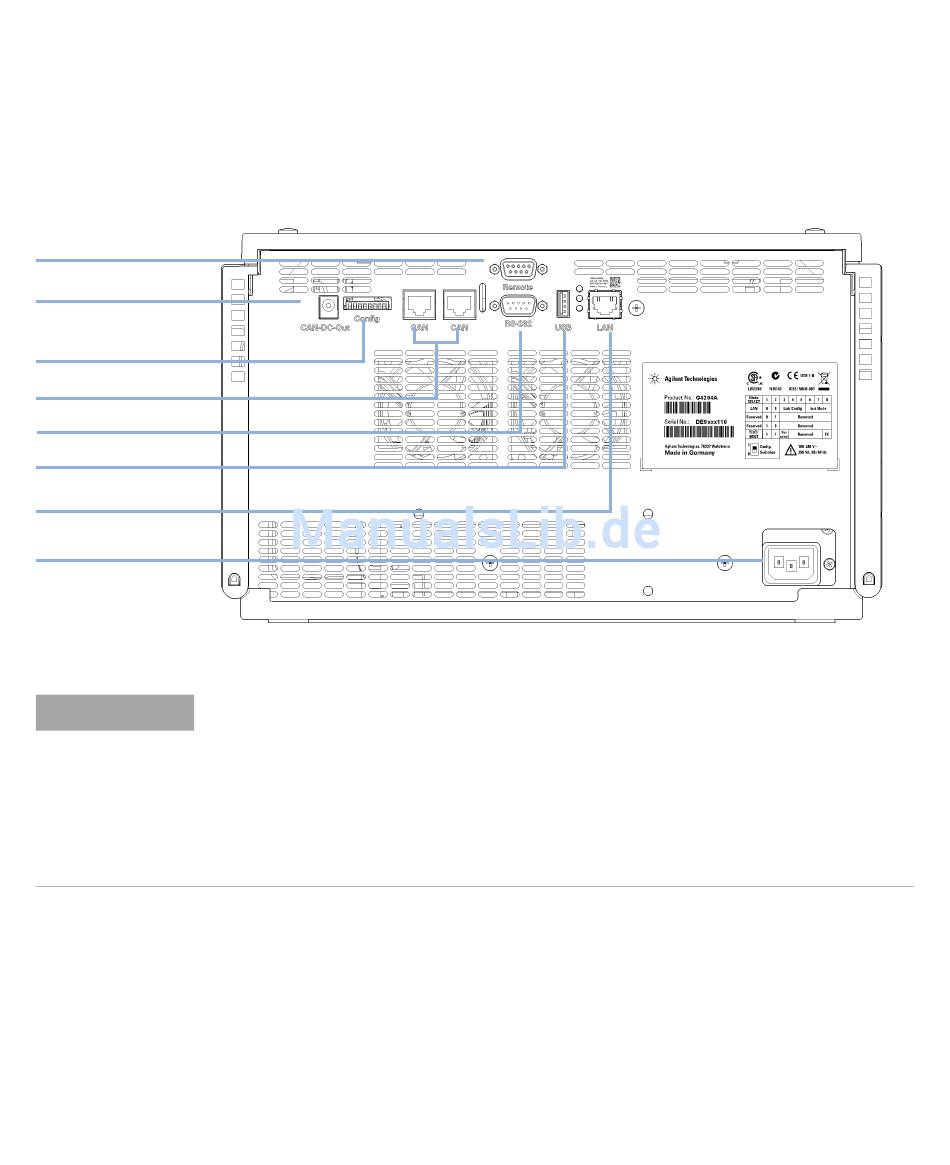

Abbildung 12 Rückansicht der quaternären Pumpe
auf Seite 257.
