Wartung
Zerlegen des Pumpenkopfes
Der primäre Pumpenkopf besitzt keinen Wärmetauscher. Teile für die Kolbenhinterspülung
HINWEIS
sind für beide Pumpenköpfe optional.

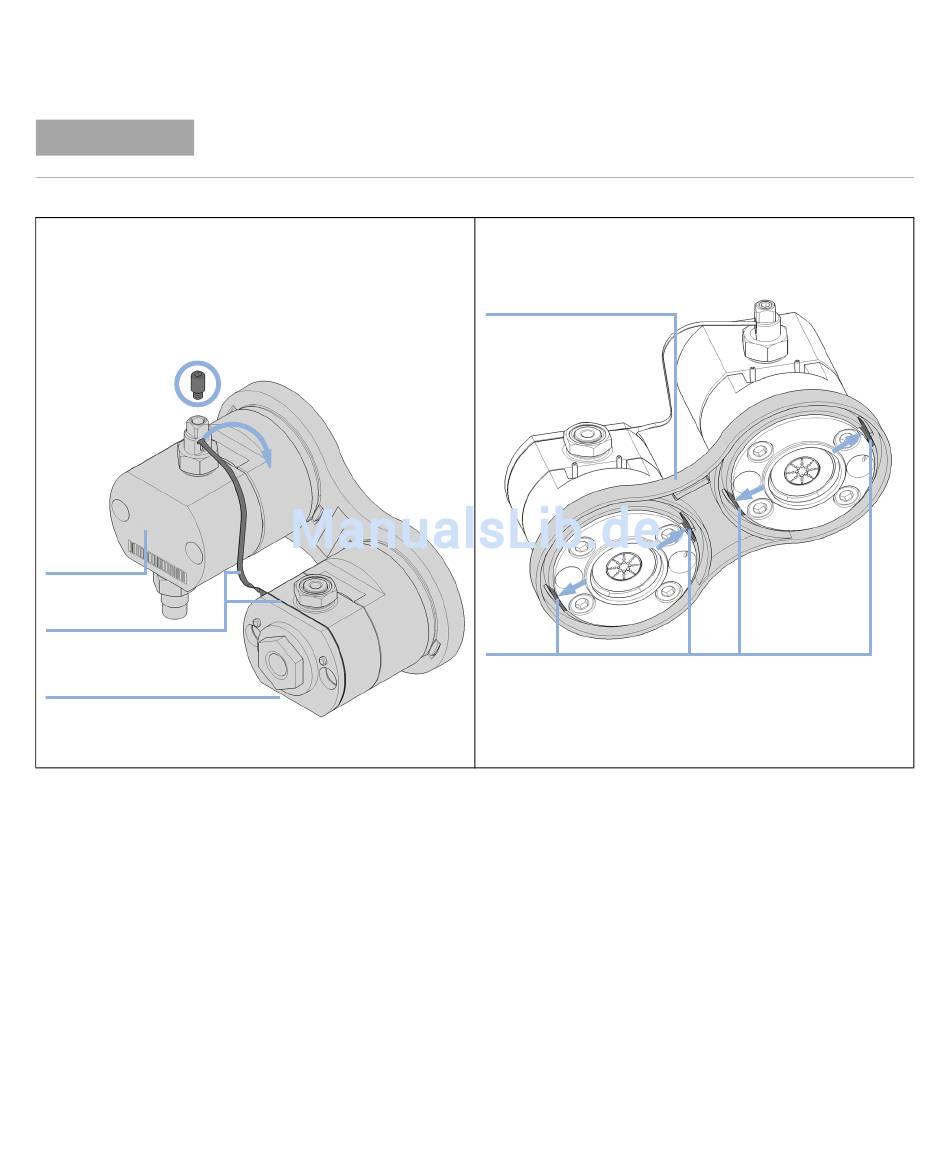

1
Lösen Sie auf der Oberseite des primären Pumpenkopfes
die 2,5 mm-Sechskantschraube, mit der die
Verbindungskapillare des Wärmetauschers befestigt ist.
Heben Sie dann die Kapillare an und entfernen Sie sie
vom primären Pumpenkopf.
Primärer
Pumpenkopf
Wärmetauscher mit
Verbindungskapillare
sekundärer Pumpenkopf
160
2
Entfernen Sie die beiden Pumpenköpfe von der
Verbindungsplatte, indem Sie auf die Klammern an der
Rückseite der Platte drücken.
Verbindungsplatte
Klammern
