Installation des Moduls
Optimieren der Geräteanordnung
Geräteanordnung mit zwei Türmen
Falls die Thermostateinheit des automatischen Probengebers Bestandteil des
Systems ist, wird eine Zwei-Turm-Konfiguration empfohlen. Hier befindet sich
unten in jedem Turm jeweils ein schweres Modul (Pumpe 1290 Infinity oder
Thermostat) und die Türme werden nicht zu hoch. Einige Benutzer bevorzu-
gen diese Anordnung wegen ihrer niedrigeren Höhe auch dann, wenn keine
Thermostateinheit des automatischen Probengebers vorhanden ist. Es wird
eine etwas längere Kapillare zwischen der Pumpe und dem automatischen
Probengeber benötigt. (Siehe
Seite 33).
Instant Pilot
Detektor
Säulenraum
Lösungsmittelwanne
Pumpe
Automatischer Probengeber
Thermostat für den automatischen Probengeber (optional)

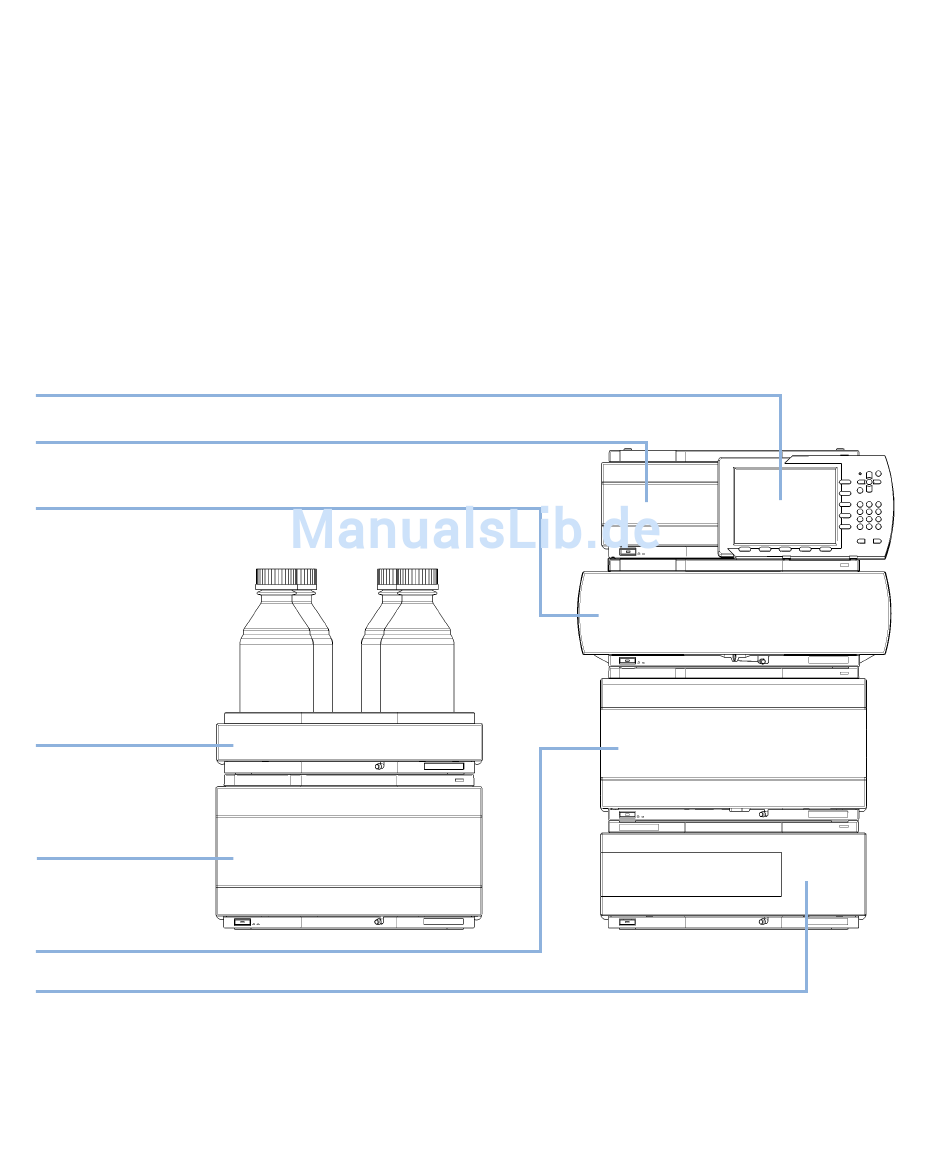

Abbildung 9 Empfohlene Zwei-Turm-Konfiguration für 1290 Infinity mit quaternärer
32
Abbildung 9
Pumpe (Vorderansicht)
Benutzerhandbuch für die quaternäre Pumpe 1290 Infinity
auf Seite 32 und Abbildung 10 auf
