3

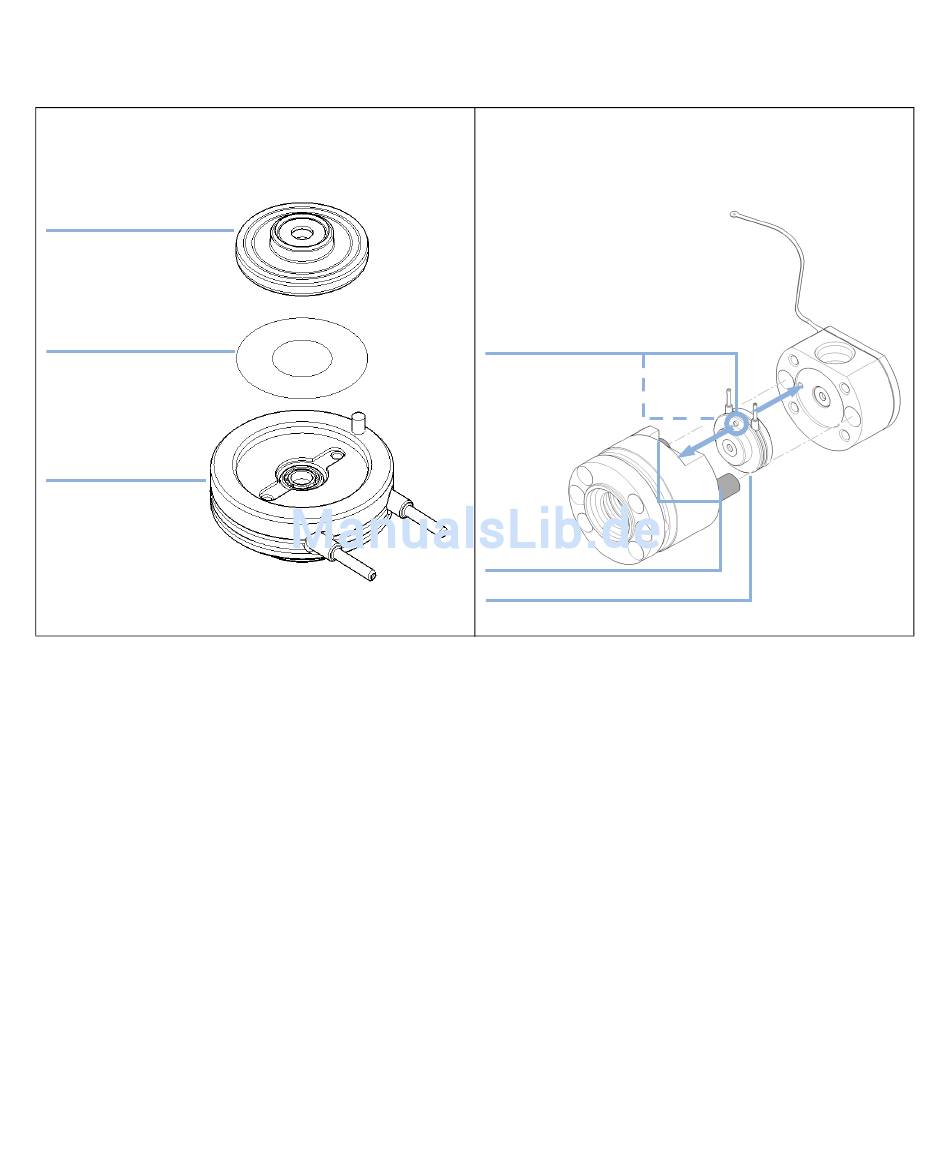

Falls die Kolbenhinterspülung installiert ist, setzen Sie
die Flachdichtung in den Aufnahmering ein und fügen Sie
die Dichtungshalterung ein.
Dichtungshalterung
mit Stützring
Flachdichtung
Aufnahmering
Benutzerhandbuch für die quaternäre Pumpe 1290 Infinity
Zusammenbau des Pumpenkopfes
4
Setzen Sie den Aufnahmering und die Ferrulen des
Pumpenkopfes in das Kolbengehäuse ein. Beachten Sie
die Stifte auf dem Aufnahmering, die Ihnen helfen, den
Pumpenkopf richtig zusammen zu bauen.
Stifte (zweiter
Stift nicht sichtbar)
Ferrulen des Pumpenkopfes
Aufnahmering
9
Wartung
173
