Tabelle 8 RS-232C-Belegungstabelle
Pin
1
2
3
4
5
6
7
8
9

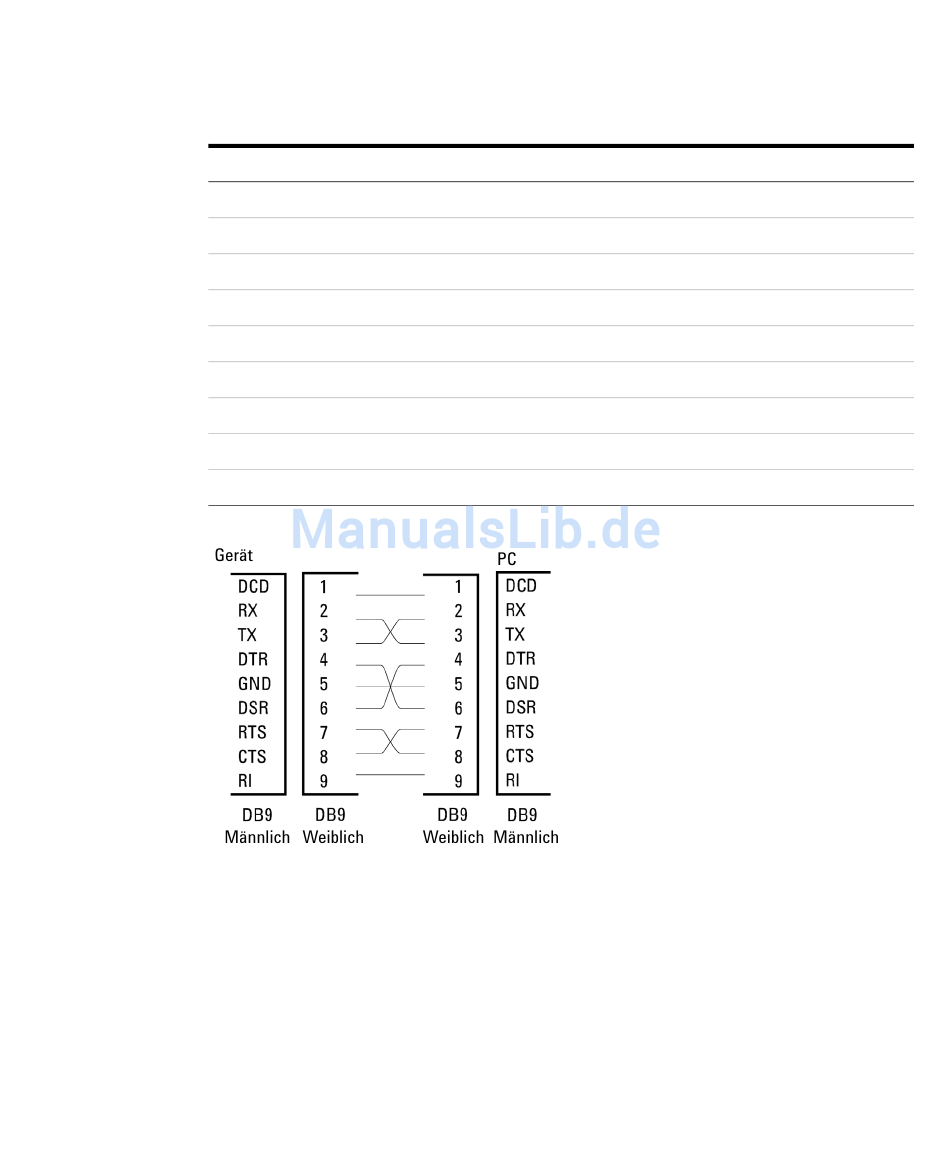

Abbildung 30 RS-232 Kabel
Analogsignalausgabe
Die Analogsignalausgabe kann an eine Aufzeichnungsvorrichtung geleitet wer-
den. Einzelheiten dazu finden Sie in der Beschreibung der Hauptplatine des
Moduls.
Benutzerhandbuch für die quaternäre Pumpe 1290 Infinity
Richtung Funktion
Ein DCD
Ein RxD
Aus TxD
Aus DTR
Masse
Ein DSR
Aus RTS
Ein CTS
Ein RI
