Austausch Des Inlet Weavers - Agilent Technologies 1290 Infinity Benutzerhandbuch

9
Wartung

Austausch des Inlet Weavers

Austausch des Inlet Weavers

Erforderliche Teile Best.-Nr.
G4204-60090
Vorbereitungen • Schalten Sie die Pumpe am Hauptnetzschalter aus
• Entfernen Sie die Frontplatte
• Verwenden Sie ein optionales Lösungsmittelabsperrventil oder heben Sie die Lösungsmittelfilter
• Entfernen Sie für einen leichten Zugang zur Inlet Weaver-Einheit die Schlauchverbindungen
1
Öffnen Sie die Schraube unten am Einlassventil.
132
Beschreibung
Inlet Weaver für quaternäre Pumpe 1290 Infinity
in den Lösungsmittelflaschen an, um Leckagen zu vermeiden
zwischen dem MCGV und dem Entgaser
2

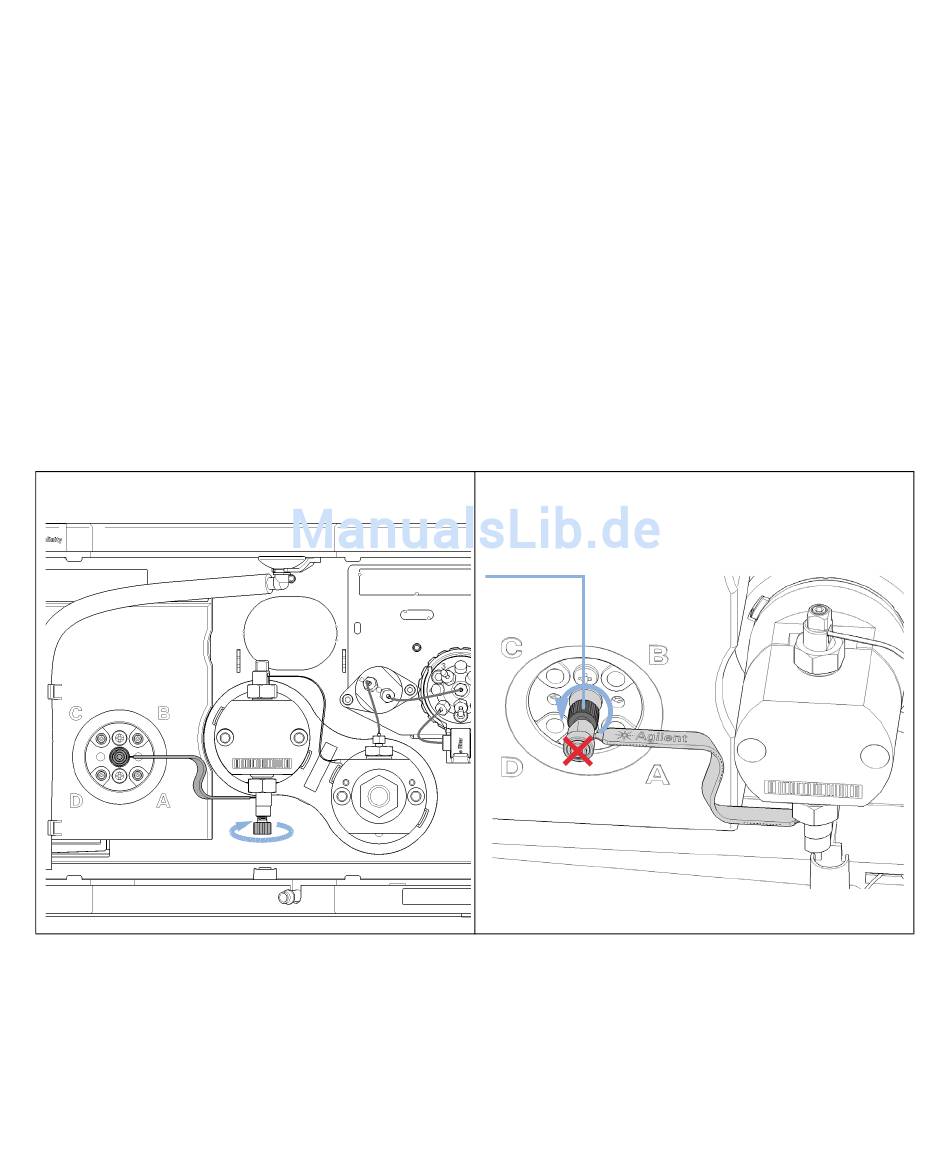

Öffnen Sie die Verschraubung im Zentrum des
Mehrkanalgradientenventils (MCGV). Öffnen Sie nicht
die mit dem roten Kreuz markierte Schraube. Entfernen
Sie den Inlet Weaver aus dem MCGV.
Verschrau-
bung
Benutzerhandbuch für die quaternäre Pumpe 1290 Infinity
