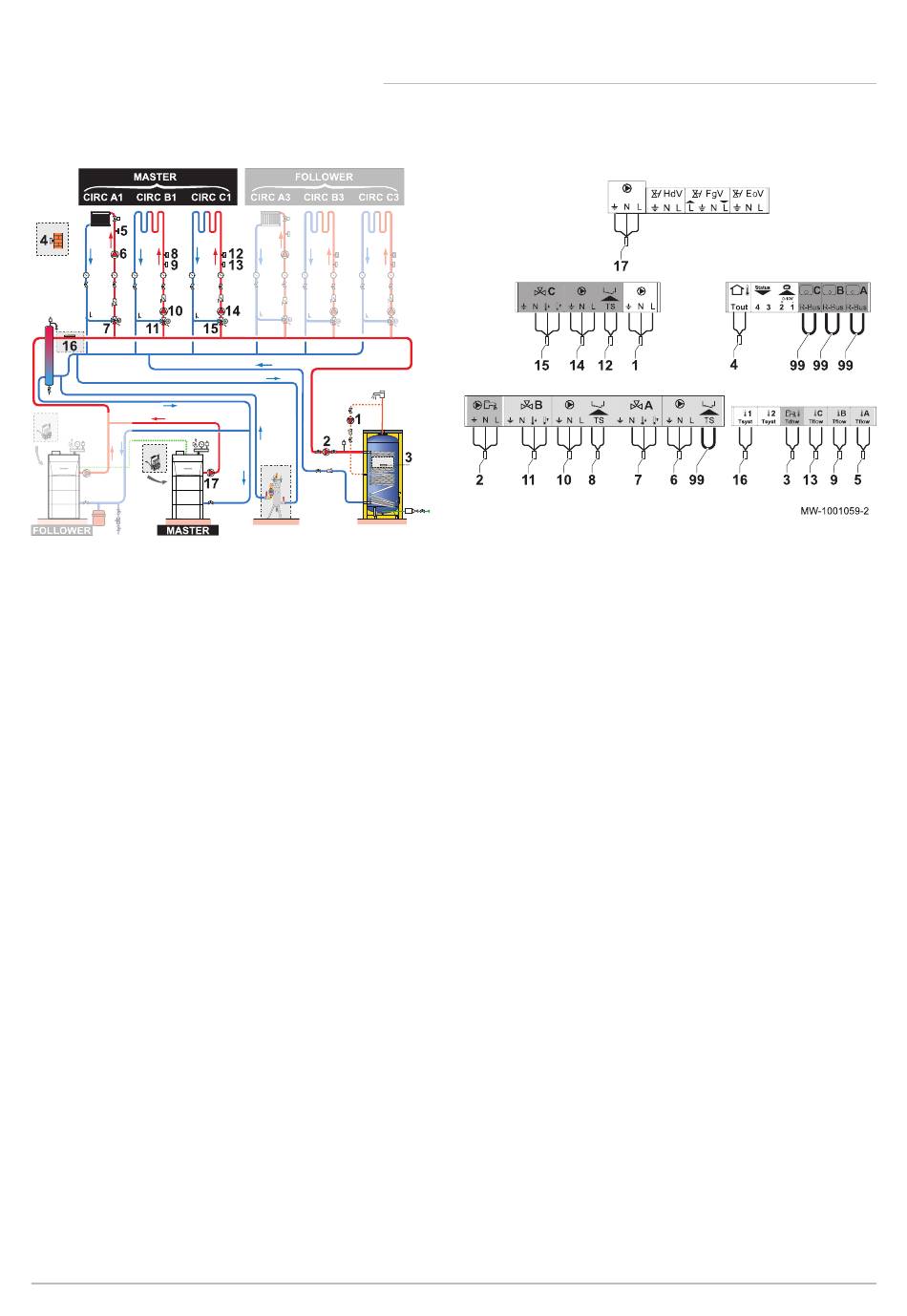

Abb.21
1 Warmwasserzirkulationspumpe
2 WW-Förderpumpe
3 Warmwasserfühler
4 Außentemperaturfühler
5 Vorlauftemperaturfühler hinter Mischventil
6 Umwälzpumpe für Heizkreis mit Mischventil
7 3-Wege-Mischer
8 Sicherheitstemperaturbegrenzer mit manueller
Entstörung, für Fußbodenheizung
9 Vorlauftemperaturfühler hinter Mischventil
7665626 - v02 - 05062018
6.4.1
Elektrische Anschlüsse
1. Folgende Anschlüsse am Master-Heizkessel (MASTER Heizkessel)
herstellen:
10 Umwälzpumpe für Heizkreis mit Mischventil
11 3-Wege-Mischer
12 Sicherheitstemperaturbegrenzer mit manueller
Entstörung, für Fußbodenheizung
13 Vorlauftemperaturfühler hinter Mischventil
14 Umwälzpumpe für Heizkreis mit Mischventil
15 3-Wege-Mischer
16 Vorlauffühler
17 Ladepumpe
99 Überbrückung
6 Anschlusspläne und Konfiguration
PFC
37
