Abb.42
3
5
Abb.43
6
6
Abb.44
7
9
7665626 - v02 - 05062018

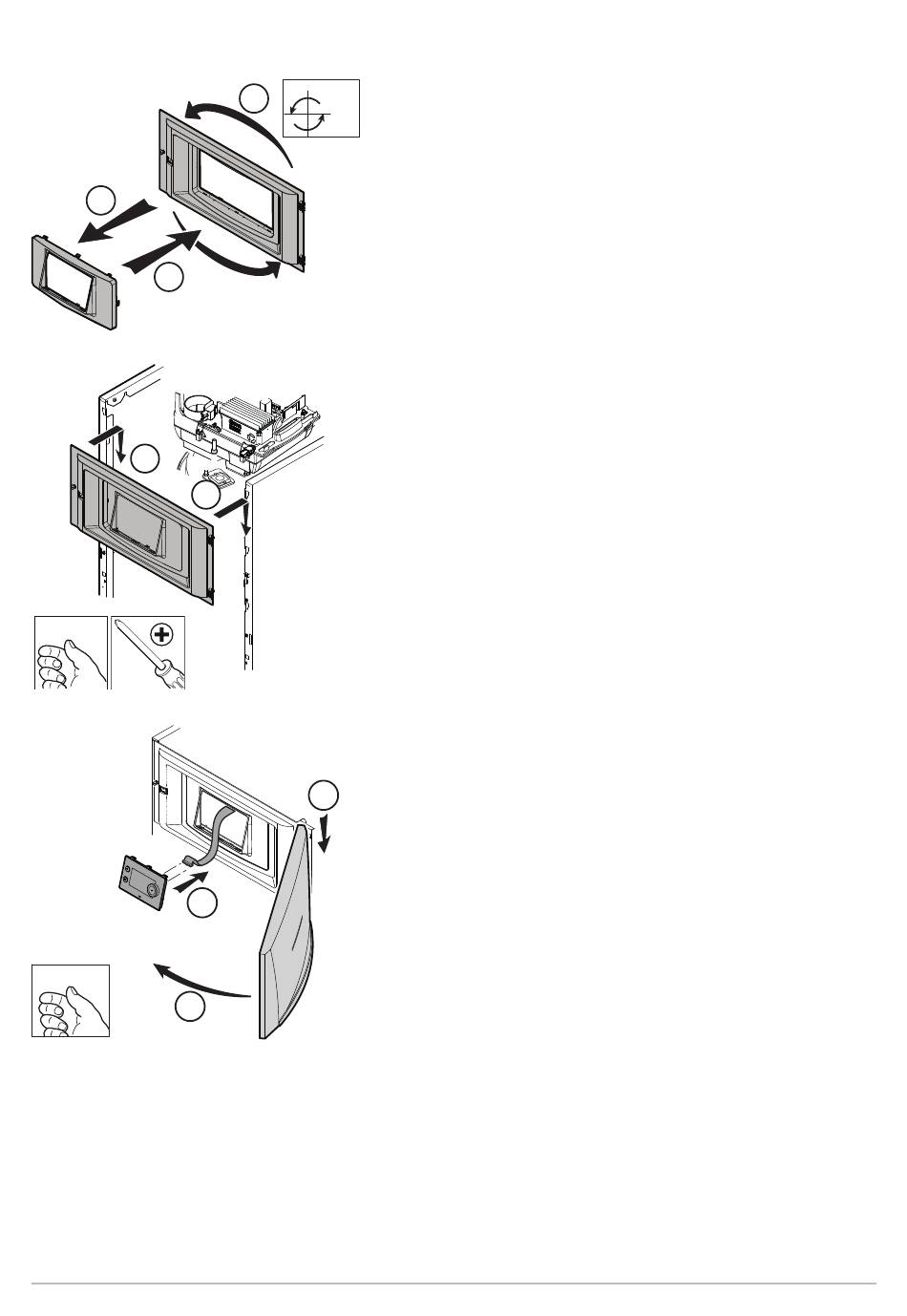

3. Die Schaltfeld-Halterung abnehmen.
4. Die Bedienleiste um 180° drehen und wieder anbringen.
180°
4
5. Die Schaltfeld-Halterung wieder einsetzen.
MW-2000527-1
6. Das Schaltfeld wieder anbringen.
MW-2000552-1
7. Das Schaltmodul wieder in sein Gehäuse einsetzen und anschließen.
8. Die Tür wieder anbringen.
9. Die Tür wieder schließen.
8
MW-2000529-1
