7 Installation

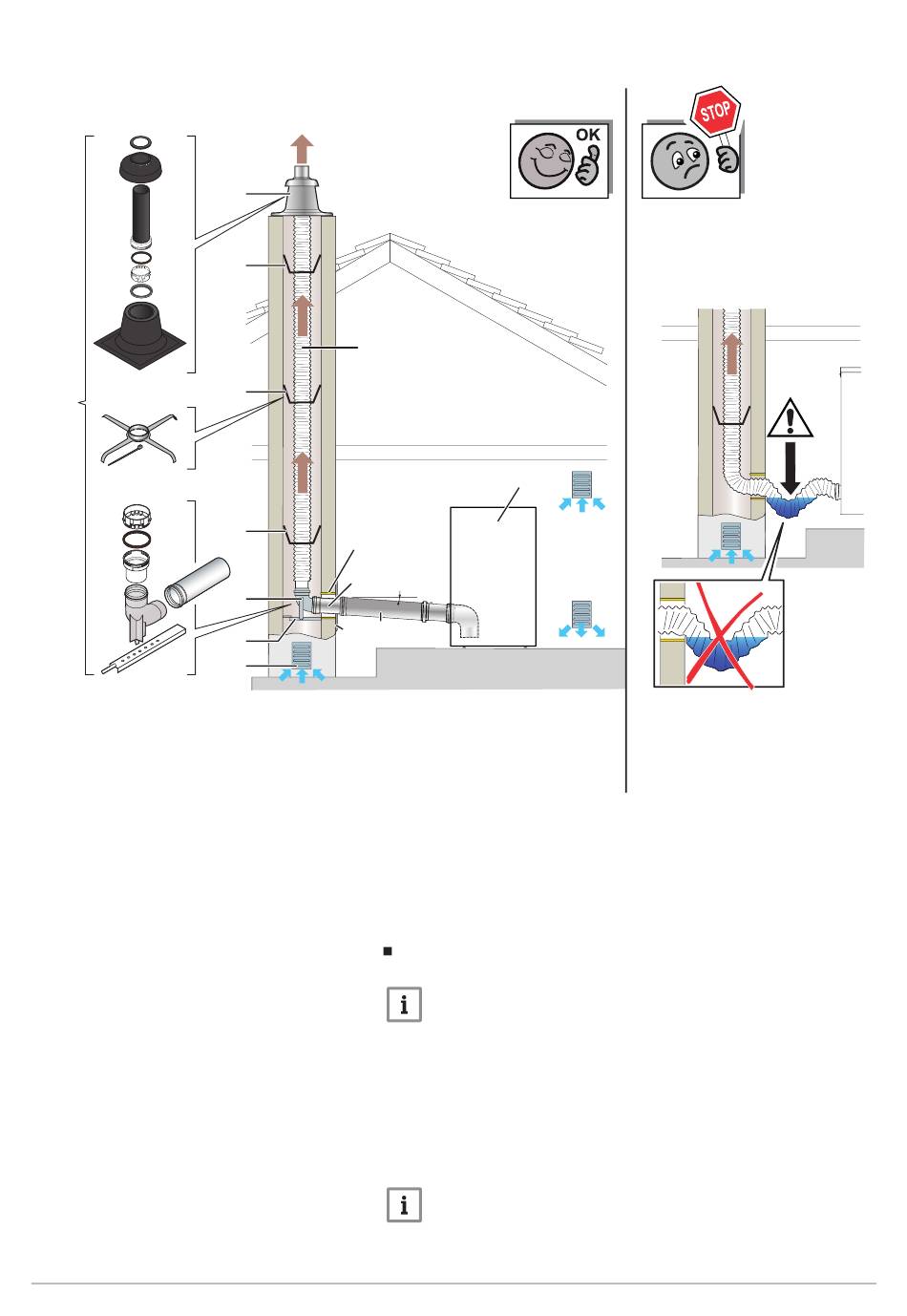

Abb.52
DY888
1 Endstück mit Abdichtrohrmanschette
2 Eckverbinder
3 87° Kniestück
4 Tragschiene
5 Belüftungsgitter (Option)
6 Manschette – Durchmesser 124 – Länge 0,5 m
(Option DY753)
56
PFC
1
2
DY895
2
2
6
7
3
8 9
4
5
(DN110)
10
3°
7 Verlängerung DN110 – Länge 0,5 m
8 Abdeckplatte (Option DY879)
9 Verlängerung DN110 (Option)
10 Heizkessel + Option MV102
Längen der Luft-/Abgasleitungen
Wichtig:
Die in der Tabelle angegebenen Maximallängen (Lmax) gelten für
Rohre, deren horizontale Abschnitte insgesamt einen Meter nicht
überschreiten.
Für jeden zusätzlichen Meter horizontalen Rohrs bei der
Berechnung der Gesamtlänge L mit einem Faktor von 1,2
multiplizieren.
Die Gesamtlänge L errechnet sich als Summe der Längen der
geraden Luft-/Abgasleitungen und der äquivalenten Längen der
übrigen Teile.
Wichtig:
Es muss stets sichergestellt werden, dass L geringer als Lmax ist.
MW-2000479-1
7665626 - v02 - 05062018
