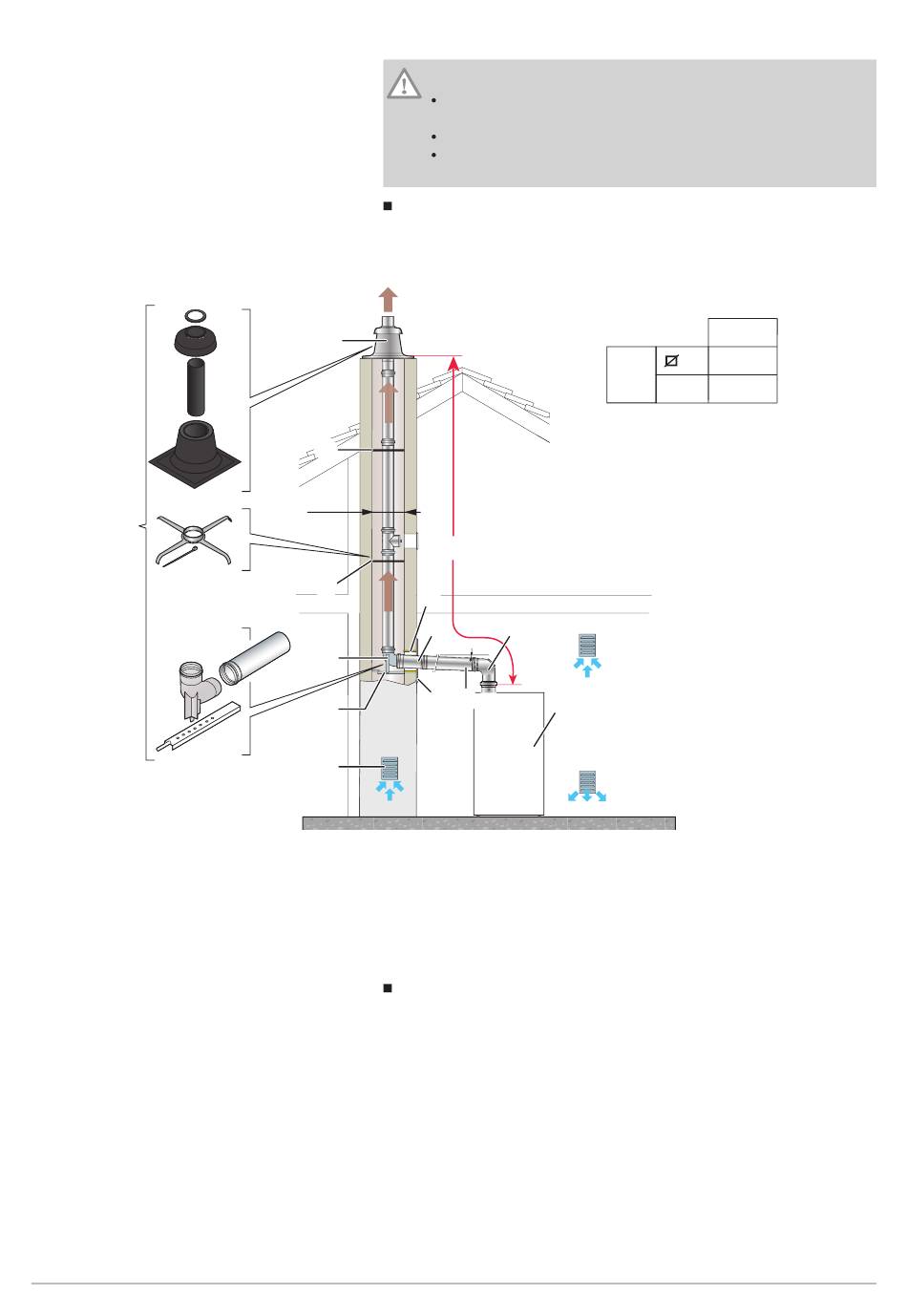

Abb.51
DY177
1 Endstück mit Abdichtrohrmanschette
2 Eckverbinder
3 87° Kniestück
4 Tragschiene
5 Belüftungsgitter (Option)
6 Manschette – Durchmesser 124 – Länge 0,5 m
(Option DY753)
7665626 - v02 - 05062018
Vorsicht!
Für den Anschluss an den Heizkessel und das Terminal sind
nur Originalkomponenten zugelassen.
Der freie Querschnitt muss der Norm entsprechen.
Der Schornstein muss gereinigt werden, bevor die Abgasleitung
installiert wird.
Starrer Anschluss Typ B
Die Baugruppe DY177 verwenden.
1
2
x mini
L
2
6
7
3
8 9
4
5
Schlauchanschluss des Typs B23 und B23P
Die Baugruppe DY888 verwenden.
23P
X min
10
3°
11
MW-2000478-1
7 Verlängerung DN110 – Länge 0,5 m
8 Abdeckplatte (Option DY879)
9 DN110 Verlängerung (Option)
10 DN110 Winkel (Option)
11 Heizkessel und Option MV102
7 Installation
DN110
mm
170
Ø mm
190
PFC
55
