6 Anschlusspläne und Konfiguration
Tab.22
Für diese Konfiguration verwendete Pakete
AD199
AD212
AD249
EH651
MV147
FM46
SA26

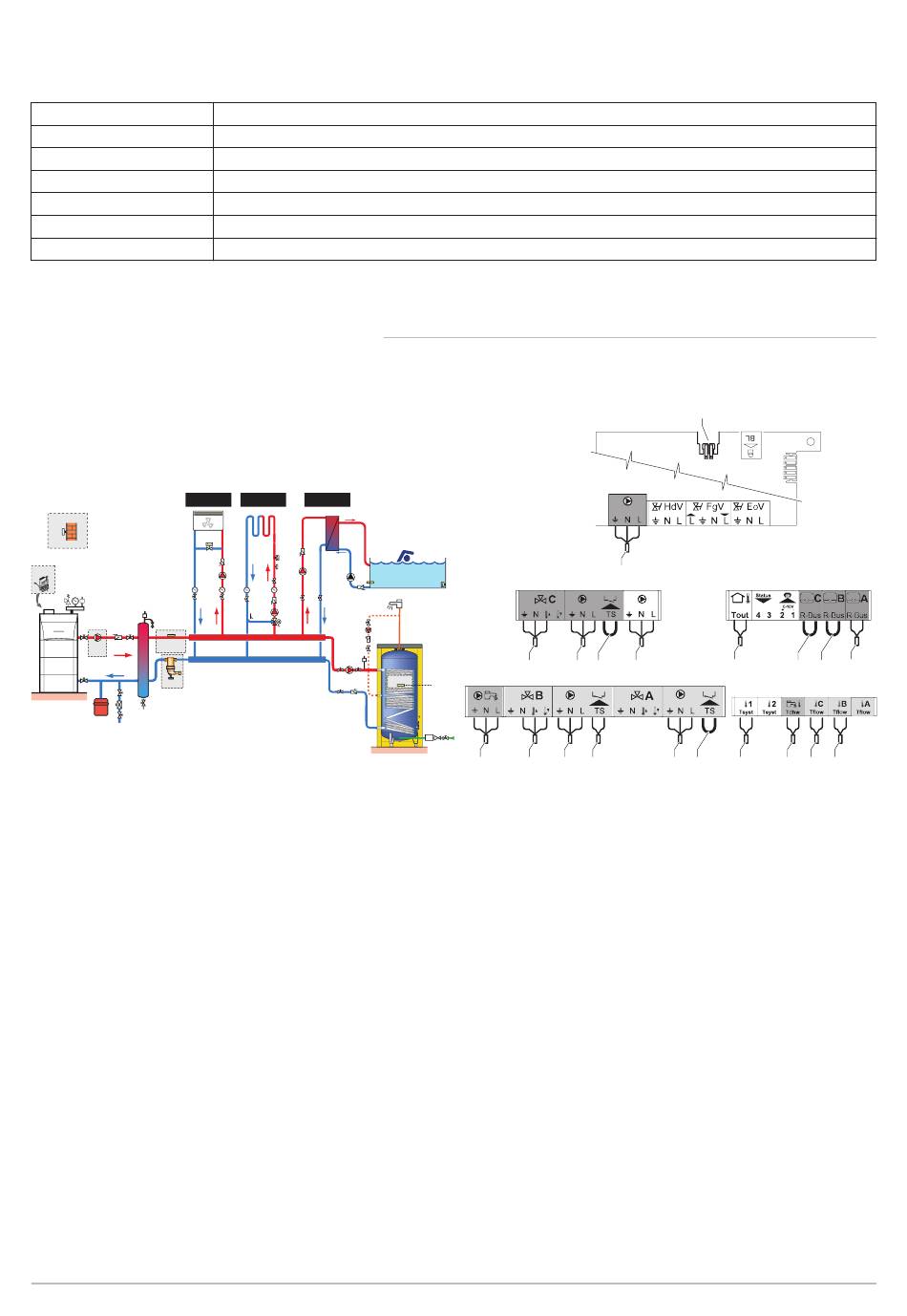

Abb.18
CIRC A
5
4
14
15
1 Warmwasserzirkulationspumpe
2 WW-Förderpumpe
3 Warmwasserfühler
4 Außentemperaturfühler
5 Kontakt Konvektionsgebläse
6 Pumpe ungemischter Heizkreis
7 Sicherheitstemperaturbegrenzer mit manueller
Entstörung, für Fußbodenheizung
8 Vorlauftemperaturfühler hinter Mischventil
9 Umwälzpumpe für Heizkreis mit Mischventil
10 3-Wege-Mischer
11 Pumpe Schwimmbad-Primärkreis
12 Umwälzpumpe, geeignet für Trinkwasserqualität
13 Temperaturfühler Schwimmbad
14 Vorlauffühler
15 Modulierende Primärpumpe (und Anschlussset
MV147-Kabel)
99 Überbrückung
34
PFC
Vorlauffühler
Warmwasserfühler
Dreiwegeventil Regelungsplatine
Modulierende Primärpumpe
Kabelanschlussset für modulierende Pumpe
Außentemperaturfühler
Schlammabscheider
6.3.1
CIRC B
CIRC C
7
8
6
12
11
13
9
10
1
2
MW-1001057-3
Elektrische Anschlüsse (Schwimmbadkreis durch
Heizkessel geregelt))
1. Folgende Anschlüsse vornehmen:
12
3
2
10
9
15
X16
15
4
11
99
1
7
6
99
14
7665626 - v02 - 05062018
5
99
99
3 13 8
