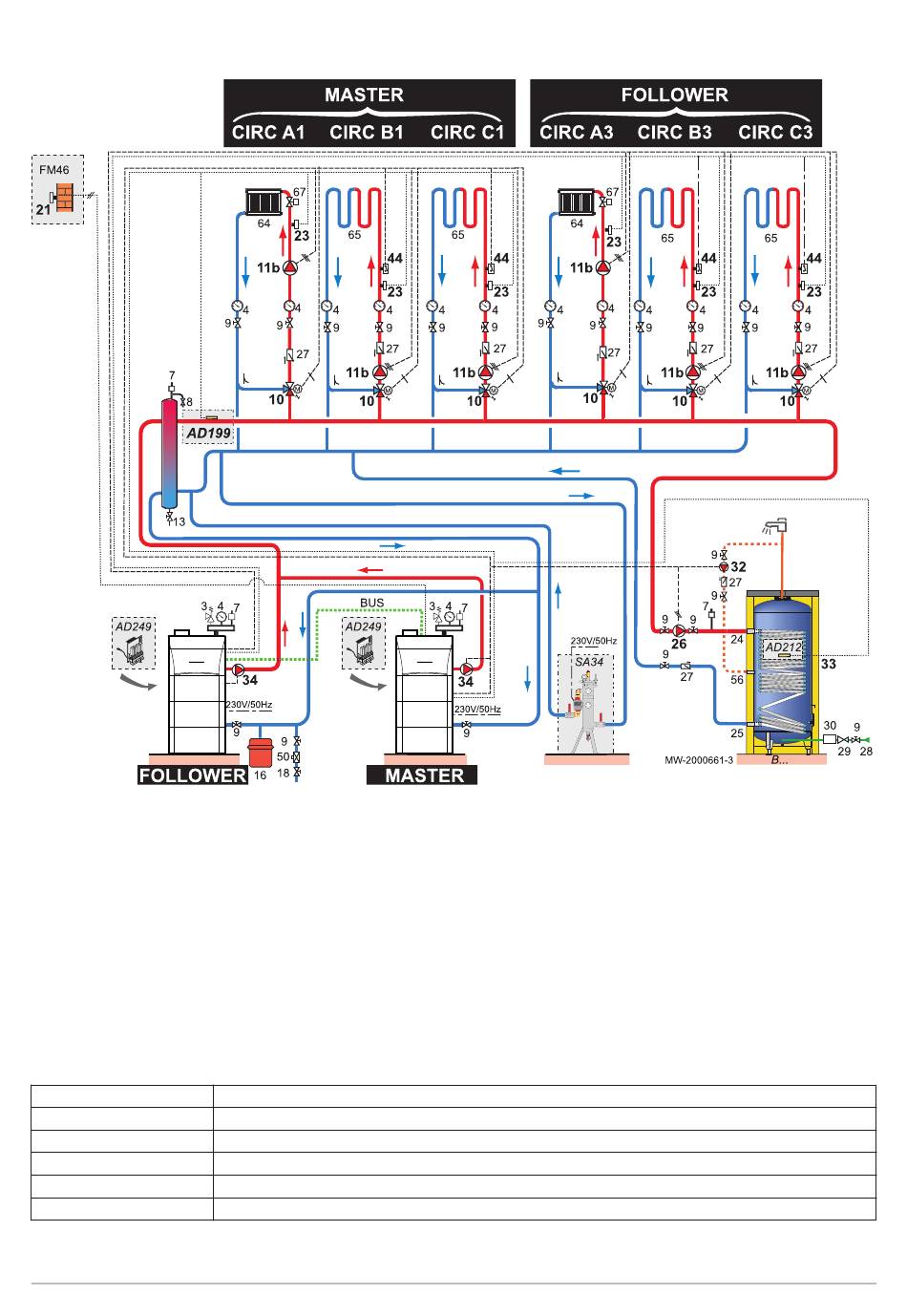

6 Anschlusspläne und Konfiguration
Abb.20
3 Sicherheitsventil, 3 bar
4 Manometer
7 Automatischer Schnellentlüfter
8 Manuelle Entlüftung
9 Absperrventil
10 3-Wege-Mischer
11a Pumpe ungemischter Heizkreis
11b Umwälzpumpe für Heizkreis mit Mischventil
13 Schlammablassventil
18 Füllen des Heizungskreises
21 Außentemperaturfühler
23 Vorlauftemperaturfühler
26 WW-Förderpumpe
Tab.24
Für diese Konfiguration verwendete Pakete
AD199
AD212
AD249 (x2)
AD309
FM46
SA34
36
PFC
Vorlauffühler hinter Mischventil
Warmwasserfühler
Dreiwegeventil Regelungsplatine
S-Bus Kabel mit Steckern 12 m
Außentemperaturfühler
Schlammabscheider
27 Rückschlagventil
28 Kaltwasseranschluss
29 Druckminderer
30 Brauchwasser-Sicherheitsgruppe
32 Warmwasserzirkulationspumpe
34 Ladepumpe
36 Motorbetriebenes Absperrventil
44 Sicherheitstemperaturbegrenzer mit manueller
Entstörung, für Fußbodenheizung
50 Systemtrenner
64 Kreis A: ungemischter Heizkreis
65 Kreis B oder C: Heizkreis mit Mischventil
67 Manuelles Heizkörperventil
7665626 - v02 - 05062018
