AJUSTE NEUMÁTICO DEL RESPALDO
Herramientas necesarias:
Llave de 1/2"
Procedimiento de ajuste:
1. Para facilitar el acceso mueva el respaldo a 75 grados.
NOTA
Antes de proseguir con el procedimiento de ajuste del respaldo, asegúrese de que el cilindro neumático
(componente A) esté completamente roscado dentro del balancín (componente B) de manera que no pueda
verse la cuerda del eje del cilindro. Si puede verse la cuerda use una llave Allen de 3/32" para quitar el tornillo
de ajuste (componente C) que está en el centro del balancín y quite la presilla E y el perno (componentes
D y E) que sostienen la parte inferior del cilindro neumático. Enrosque el eje del cilindro (componente A)
completamente dentro del balancín (componente B). Use Locktite para volver a colocar la presilla E y el perno
(componentes D y E) y el tornillo de ajuste (componente C).
2. Con una llave de 1/2" afloje la tuerca hexagonal (componente F) del pivote del respaldo (componente J)
mientras sostiene el tornillo de ajuste (componente H) que está fijo en el pivote.
3. Con una llave Allen de 5/32" gire el tornillo de ajuste (componente H) hasta que no haya juego entre la
palanca liberadora del respaldo (componente K) y el botón de liberación del cilindro neumático.
4. Asegúrese de que el respaldo pueda correr desde una posición horizontal hasta por lo menos un ángulo
de 75 grados. De lo contrario, gire 1/2 vuelta el tornillo de ajuste (componente H) en sentido de las
manecillas del reloj. Repita hasta alcanzar un recorrido de por lo menos 75 grados.
5. Baje el respaldo a un ángulo de 5 a 10 grados y libere la palanca. Aplique una fuerza descendente de
aproximadamente 20 kilos (50 libras) al borde del respaldo. Si el respaldo se desplaza hacia abajo gire
el tornillo de ajuste (componente H) en sentido contrario a las manecillas del reloj. Repita hasta que el
respaldo ya no se desplace hacia abajo.
6. Con una llave de 1/2" apriete la tuerca hexagonal (componente F) mientras sostiene el tornillo de ajuste
(componente H) que está fijo en el pivote.
D
E

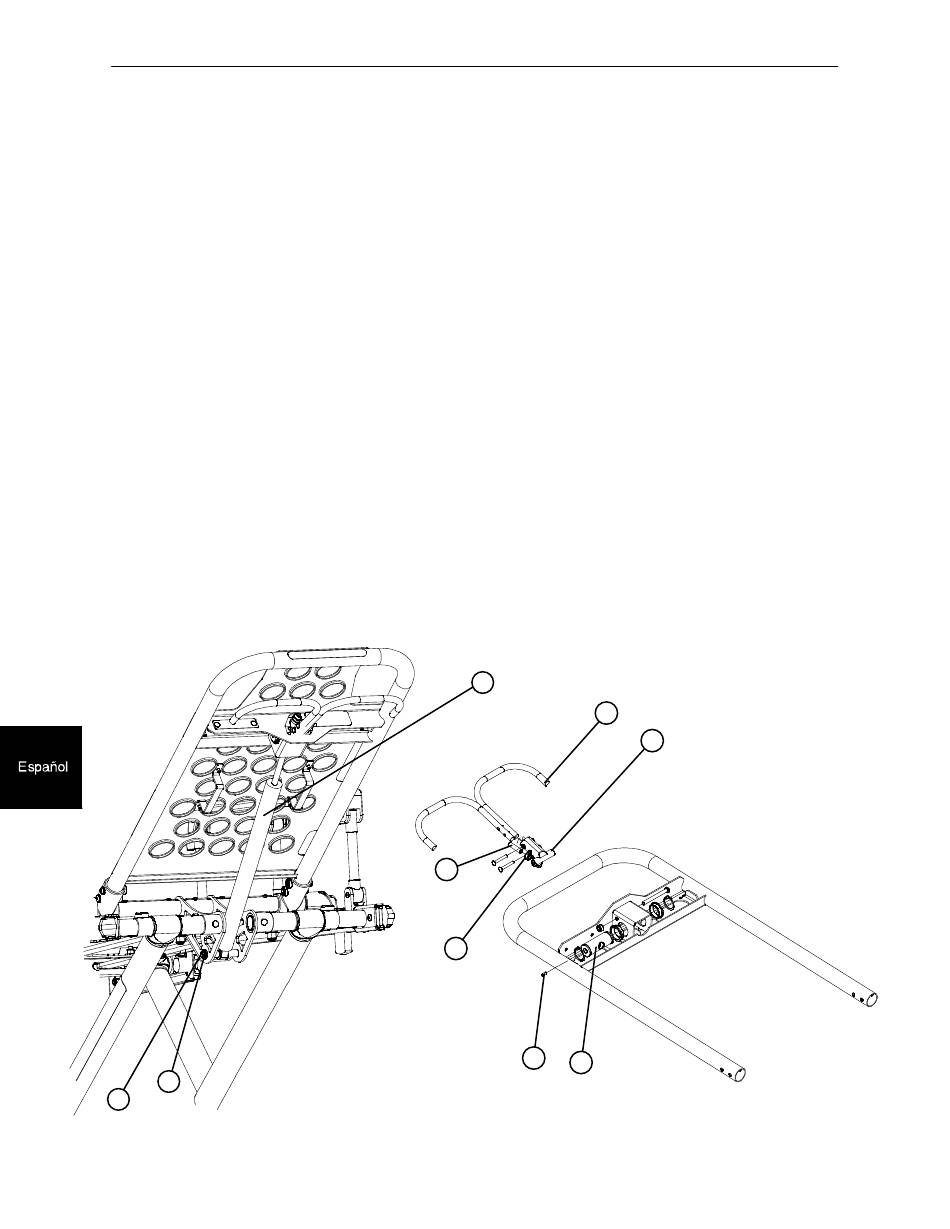

Figura 38 - Cilindro neumático y travesaño del sistema de posición Fowler
Mantenimiento preventivo
Llave Allen de 5/32"
A
H
F
5-38
Locktite Llave Allen de 3/32"
K
J
C
B
