Funzionamento della barella
Funzionamento dell'asta I.V. a 3 elementi (in dotazione
opzionale)
1. Sollevare e ruotare l'asta dalla posizione di magazzinaggio e spin‐
gerla verso il basso fino a che non si blocca nel ricettacolo (A).
2. Per estendere l'asta, girare il dispositivo di bloccaggio (B) in senso
antiorario e tirare in alto la parte inferiore della sezione telescopica
(C) dell'asta, fino a raggiungere l'altezza desiderata.
3. Per bloccare la parte inferiore della sezione telescopica, girare il
dispositivo di bloccaggio (B) in senso orario.
4. Per allungare ulteriormente l'asta I.V., tirare in alto la sezione (D)
finché non s'innesta la graffa a molla (E).
5. Appendere i sacchetti I.V. al gancio I.V. (F).
ATTENZIONE
Il peso dei sacchetti I.V. o di altri oggetti non dovrebbe superare i 18
chilogrammi (40 libbre).
6. Per abbassare l'asta I.V. premere la graffa a molla (E) e far scivo‐
lare la sezione (D) dentro la sezione (C). Girare il dispositivo di
bloccaggio (B) in senso antiorario e far scivolare la sezione (C) nel
tubo inferiore.
7. Sollevare e poi piegare l'asta verso il basso per metterla in posi‐
zione di magazzinaggio.

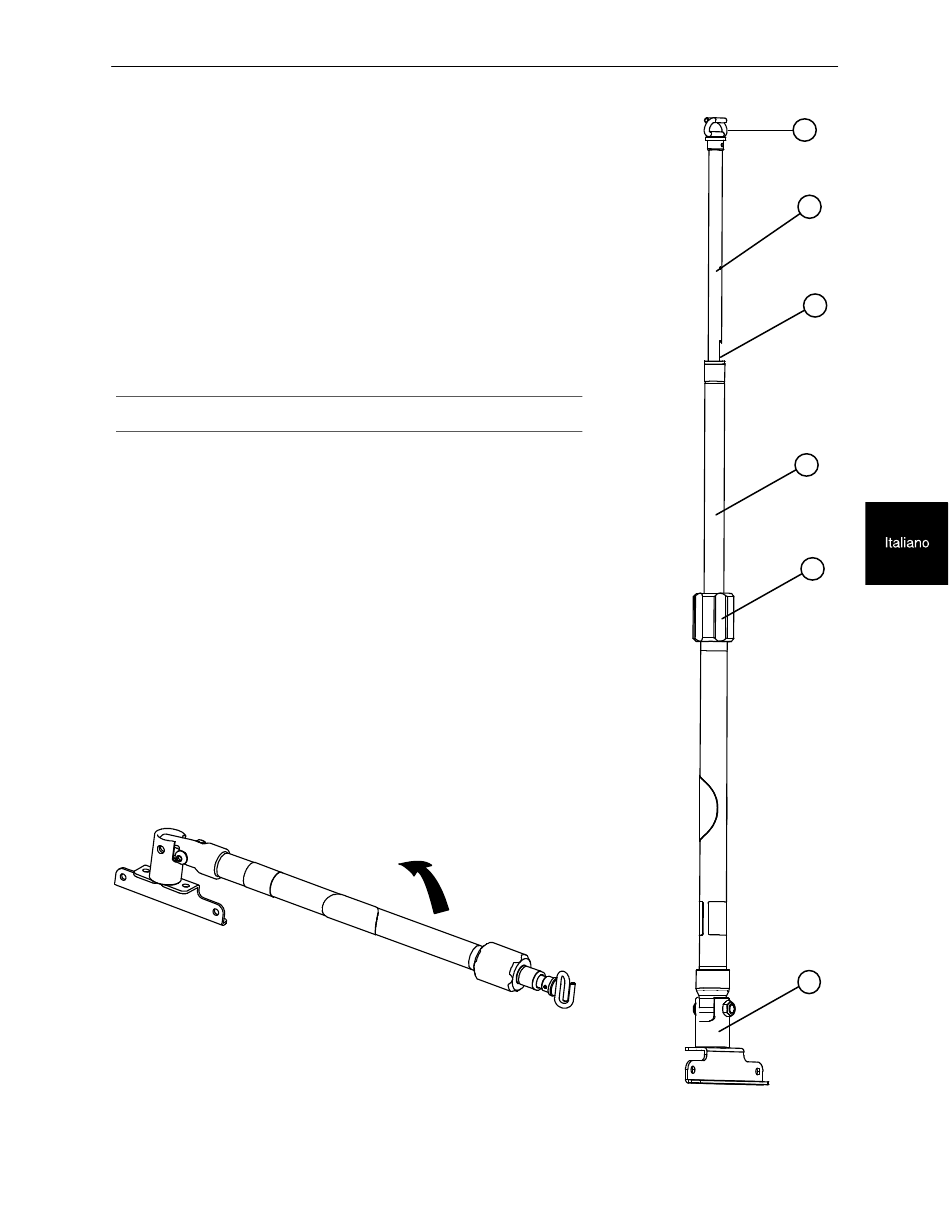

Figura 35 - Posizione di magazzinaggio
dell'asta I.V. a 3 elementi
Figura 36
4-33
F
D
E
C
B
A
Asta I.V. a 3 elementi
