Nastavení a seřízení systému
Doporučený systém ohřevu TV
Když je v systému zásobník TV:
Zásobník Přímotopná Pomocný
TV patrona ohřívač
Je součástí Není součástí Je součástí
systému systému systému
Je součástí Je součástí Je součástí
systému systému systému
*Dva 2-cestné ventily mohou plnit stejnou funkci jako jeden 3-cestný ventil.
23
Funkce PO
Pro Topení /
Chlazení
a ohřev TV
Hydromodul
THW1
Pomocný ohřívač
THW2
Pro Topení /
Chlazení
a ohřev TV
Hydromodul
THW1
Pomocný ohřívač
THW2

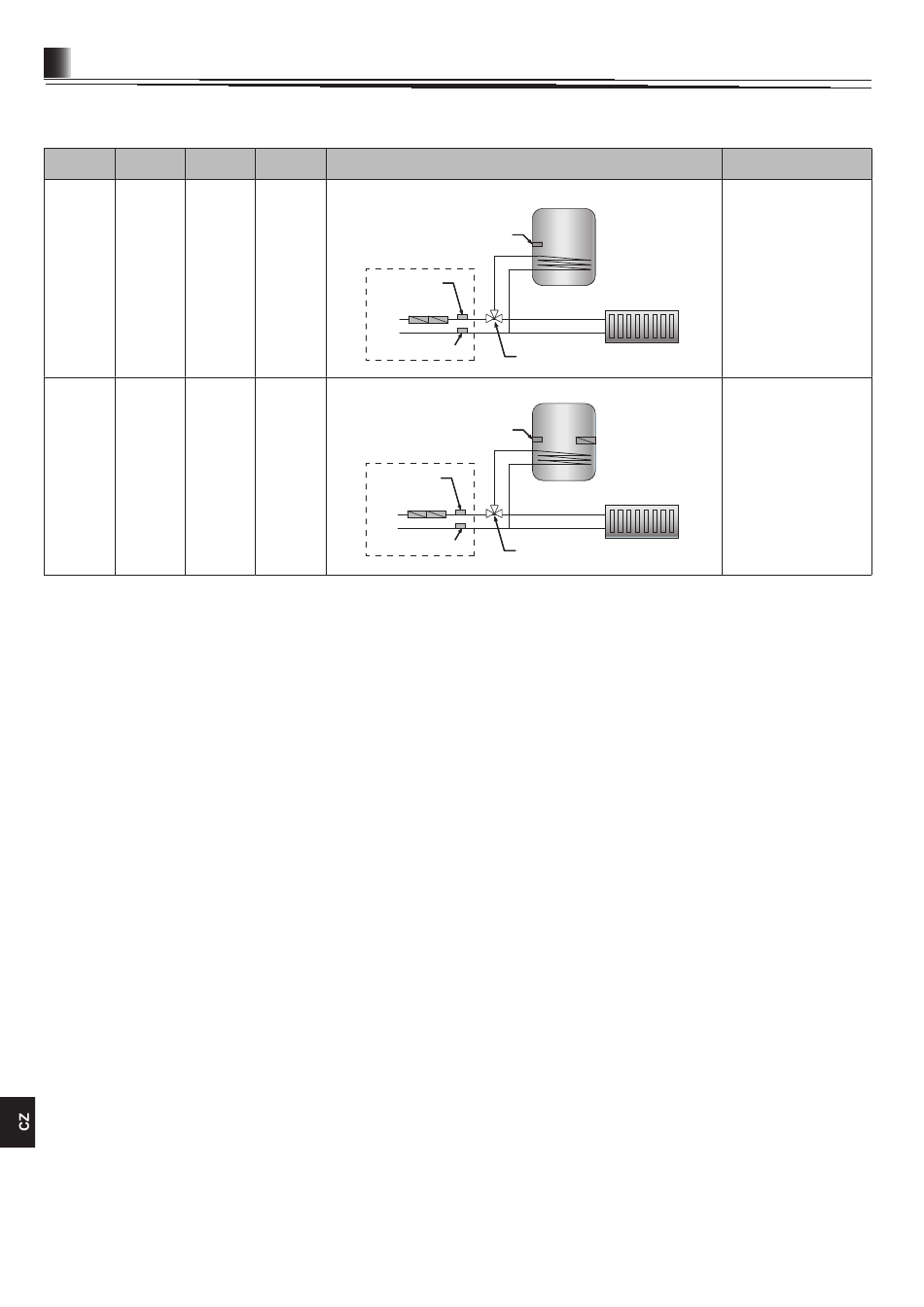

Schéma systému
Zásobník teplé vody (TV)
THW5
Otopná plocha
3-cestný ventil (*)
Zásobník teplé vody (TV)
THW5
Přímotopná patrona
Otopná plocha
3-cestný ventil (*)
Teplotní čidlo
THW1: Výstupní otopná voda
THW2: Vratná otopná voda
THW5: Zásobník TV
(Volit. přísl.
PAC-TH011TK-E /
PAC-TH011TKL-E)
THW1: Výstupní otopná voda
THW2: vratná otopná voda
THW5: Zásobník TV
(Volit. přísl.
PAC-TH011TK-E /
PAC-TH011TKL-E)
