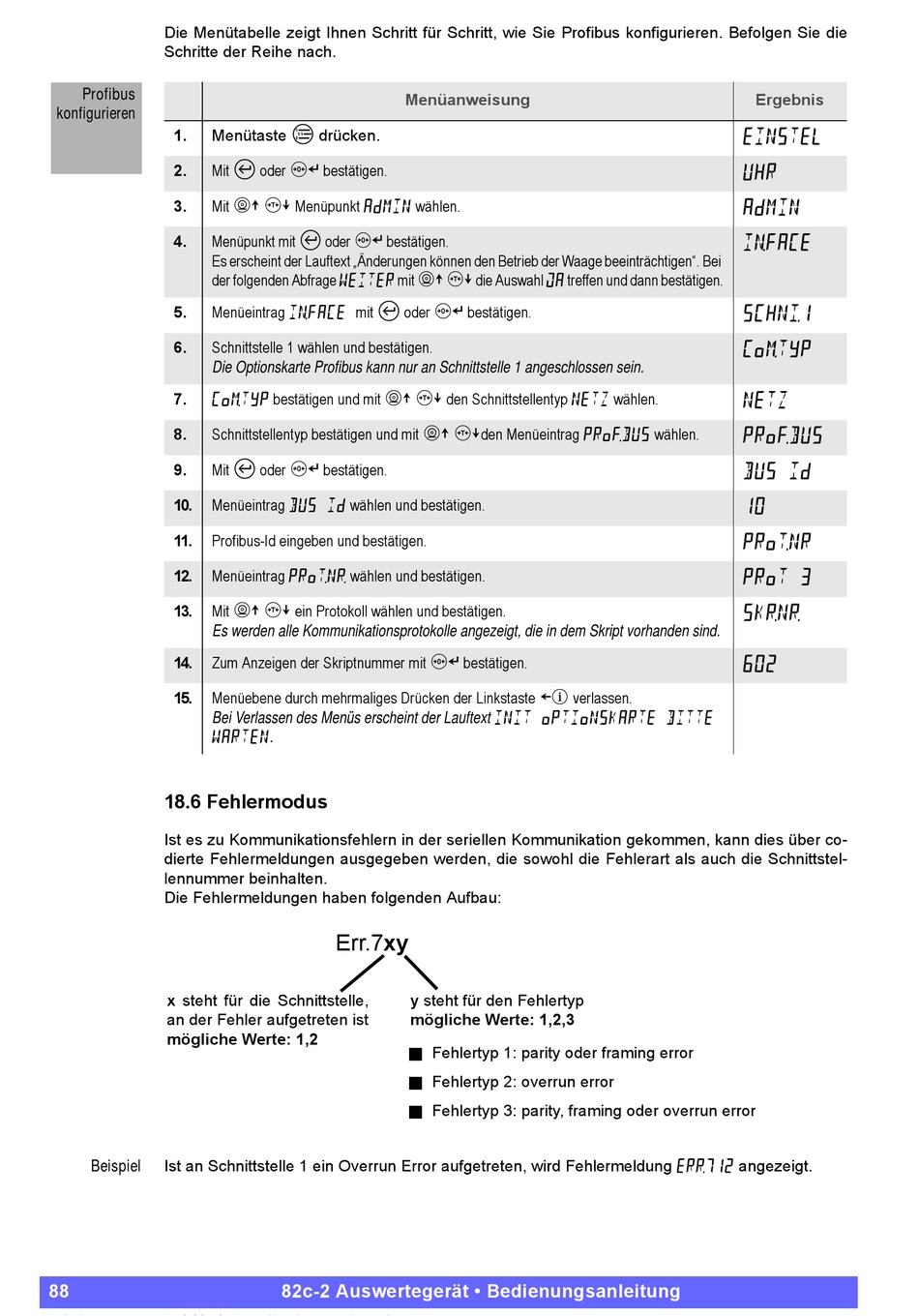

Die Menütabelle zeigt Ihnen Schritt für Schritt, wie Sie Profibus konfigurieren. Befolgen Sie die
Schritte der Reihe nach.
Profibus
konfigurieren
Menütaste  drücken.
1.
Mit  oder  bestätigen.
2.
Mit   Menüpunkt  wählen.
3.
Menüpunkt mit  oder  bestätigen.
4.
Es erscheint der Lauftext „Änderungen können den Betrieb der Waage beeinträchtigen". Bei
der folgenden Abfrage  mit   die Auswahl  treffen und dann bestätigen.
Menüeintrag   mit  oder  bestätigen.
5.
6. Schnittstelle 1 wählen und bestätigen.
Die Optionskarte Profibus kann nur an Schnittstelle 1 angeschlossen sein.
   bestätigen und mit   den Schnittstellentyp  wählen.
7.
Schnittstellentyp bestätigen und mit  den Menüeintrag    wählen.
8.
Mit  oder  bestätigen.
9.
10. Menüeintrag  wählen und bestätigen.
Profibus-Id eingeben und bestätigen.
11.
Menüeintrag    wählen und bestätigen.
12.
Mit   ein Protokoll wählen und bestätigen.
13.
Es werden alle Kommunikationsprotokolle angezeigt, die in dem Skript vorhanden sind.
Zum Anzeigen der Skriptnummer mit  bestätigen.
14.
Menüebene durch mehrmaliges Drücken der Linkstaste  verlassen.
15.
Bei Verlassen des Menüs erscheint der Lauftext 
.

18.6 Fehlermodus

Ist es zu Kommunikationsfehlern in der seriellen Kommunikation gekommen, kann dies über co-
dierte Fehlermeldungen ausgegeben werden, die sowohl die Fehlerart als auch die Schnittstel-
lennummer beinhalten.
Die Fehlermeldungen haben folgenden Aufbau:
x steht für die Schnittstelle,
an der Fehler aufgetreten ist
mögliche Werte: 1,2
Beispiel
Ist an Schnittstelle 1 ein Overrun Error aufgetreten, wird Fehlermeldung    angezeigt.
88
Menüanweisung
Err.7xy
y steht für den Fehlertyp
mögliche Werte: 1,2,3
Fehlertyp 1: parity oder framing error

Fehlertyp 2: overrun error

Fehlertyp 3: parity, framing oder overrun error

82c-2 Auswertegerät • Bedienungsanleitung
Ergebnis



  
 
  

  


  

  

