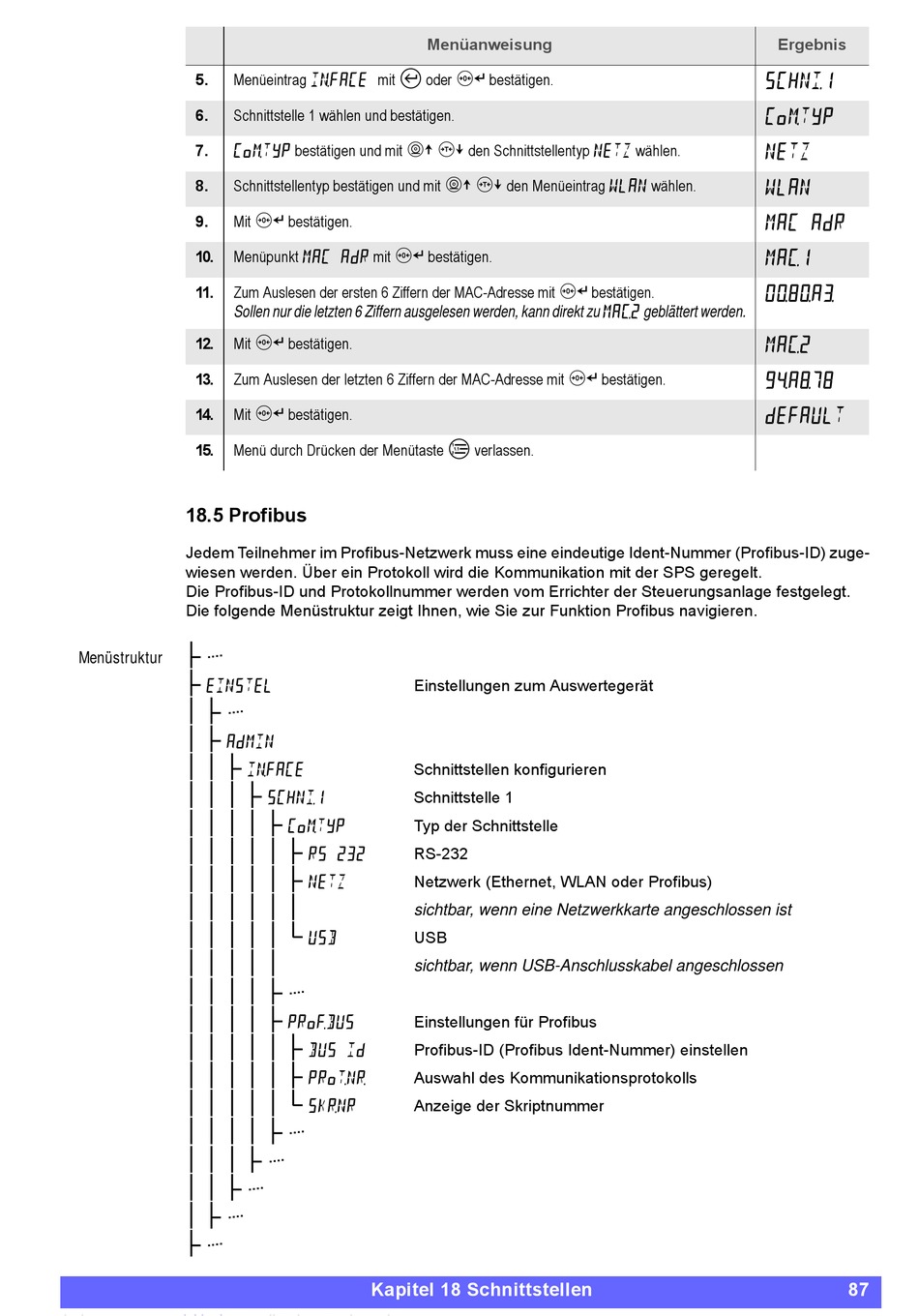

Profibus - Rhewa 82c-2 Bedienungsanleitung

Menüeintrag   mit  oder  bestätigen.
5.
6. Schnittstelle 1 wählen und bestätigen.
   bestätigen und mit   den Schnittstellentyp  wählen.
7.
Schnittstellentyp bestätigen und mit   den Menüeintrag  wählen.
8.
Mit  bestätigen.
9.
Menüpunkt  mit  bestätigen.
10.
Zum Auslesen der ersten 6 Ziffern der MAC-Adresse mit  bestätigen.
11.
Sollen nur die letzten 6 Ziffern ausgelesen werden, kann direkt zu   geblättert werden.
Mit  bestätigen.
12.
Zum Auslesen der letzten 6 Ziffern der MAC-Adresse mit  bestätigen.
13.
Mit  bestätigen.
14.
Menü durch Drücken der Menütaste  verlassen.
15.

18.5 Profibus

Jedem Teilnehmer im Profibus-Netzwerk muss eine eindeutige Ident-Nummer (Profibus-ID) zuge-
wiesen werden. Über ein Protokoll wird die Kommunikation mit der SPS geregelt.
Die Profibus-ID und Protokollnummer werden vom Errichter der Steuerungsanlage festgelegt.
Die folgende Menüstruktur zeigt Ihnen, wie Sie zur Funktion Profibus navigieren.

Menüstruktur



  
 
  






  

  
  





Menüanweisung
Einstellungen zum Auswertegerät
Schnittstellen konfigurieren
Schnittstelle 1
Typ der Schnittstelle
RS-232
Netzwerk (Ethernet, WLAN oder Profibus)
sichtbar, wenn eine Netzwerkkarte angeschlossen ist
USB
sichtbar, wenn USB-Anschlusskabel angeschlossen
Einstellungen für Profibus
Profibus-ID (Profibus Ident-Nummer) einstellen
Auswahl des Kommunikationsprotokolls
Anzeige der Skriptnummer
Kapitel 18 Schnittstellen
Ergebnis
 
  



 
    
 
    

87
