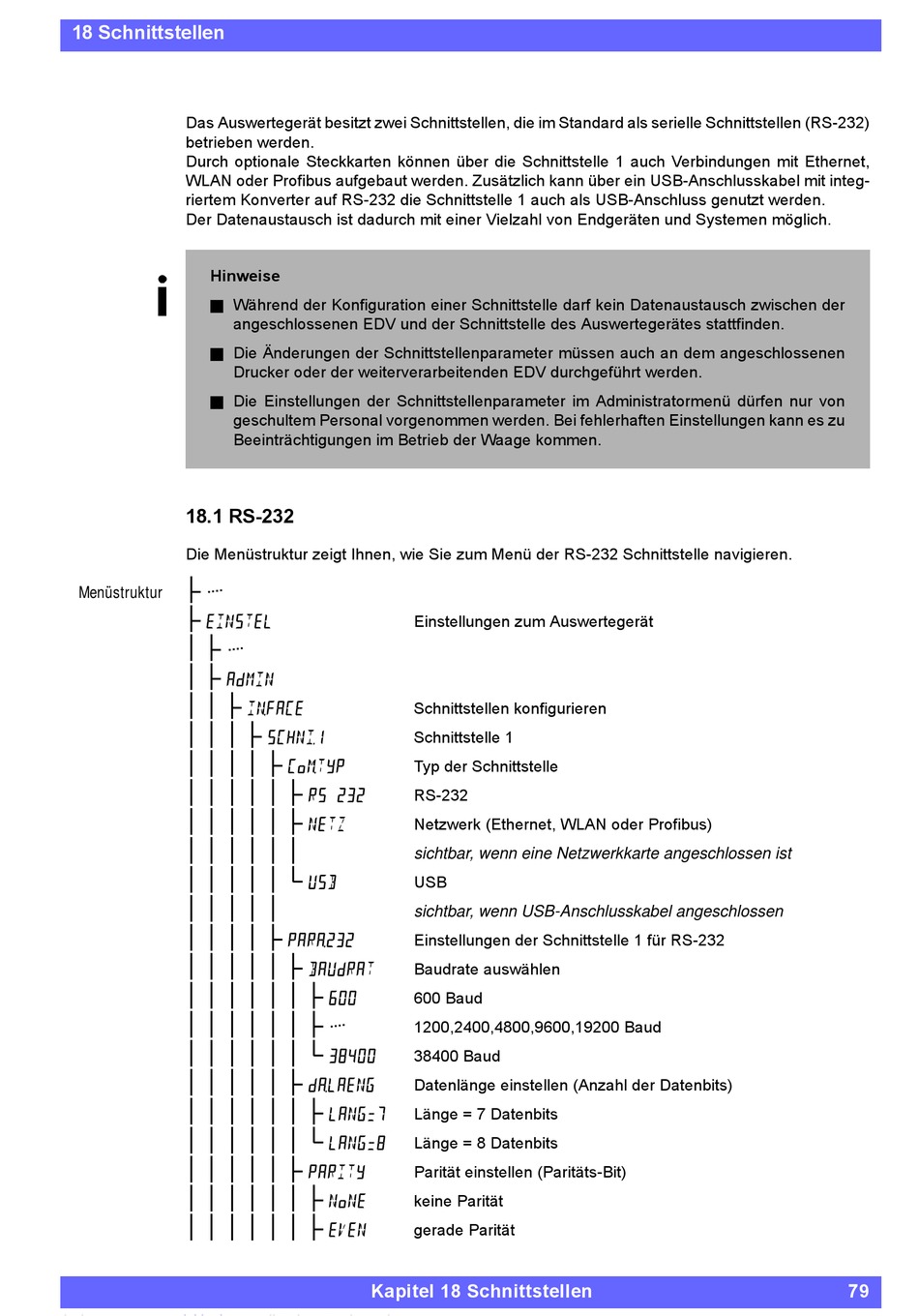

18 Schnittstellen
Das Auswertegerät besitzt zwei Schnittstellen, die im Standard als serielle Schnittstellen (RS-232)
betrieben werden.
Durch optionale Steckkarten können über die Schnittstelle 1 auch Verbindungen mit Ethernet,
WLAN oder Profibus aufgebaut werden. Zusätzlich kann über ein USB-Anschlusskabel mit integ-
riertem Konverter auf RS-232 die Schnittstelle 1 auch als USB-Anschluss genutzt werden.
Der Datenaustausch ist dadurch mit einer Vielzahl von Endgeräten und Systemen möglich.
Hinweise
Während der Konfiguration einer Schnittstelle darf kein Datenaustausch zwischen der

angeschlossenen EDV und der Schnittstelle des Auswertegerätes stattfinden.
Die Änderungen der Schnittstellenparameter müssen auch an dem angeschlossenen

Drucker oder der weiterverarbeitenden EDV durchgeführt werden.
Die Einstellungen der Schnittstellenparameter im Administratormenü dürfen nur von

geschultem Personal vorgenommen werden. Bei fehlerhaften Einstellungen kann es zu
Beeinträchtigungen im Betrieb der Waage kommen.

18.1 RS-232

Die Menüstruktur zeigt Ihnen, wie Sie zum Menü der RS-232 Schnittstelle navigieren.

Menüstruktur



  
 
  





  




  





Einstellungen zum Auswertegerät
Schnittstellen konfigurieren
Schnittstelle 1
Typ der Schnittstelle
RS-232
Netzwerk (Ethernet, WLAN oder Profibus)
sichtbar, wenn eine Netzwerkkarte angeschlossen ist
USB
sichtbar, wenn USB-Anschlusskabel angeschlossen
Einstellungen der Schnittstelle 1 für RS-232
Baudrate auswählen
600 Baud
1200,2400,4800,9600,19200 Baud
38400 Baud
Datenlänge einstellen (Anzahl der Datenbits)
Länge = 7 Datenbits
Länge = 8 Datenbits
Parität einstellen (Paritäts-Bit)
keine Parität
gerade Parität
