82c-2 Auswertegerät
Bedienungsanleitung
Ab Firmware 3.01.19
RHEWA–WAAGENFABRIK
August Freudewald GmbH & Co. KG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rhewa 82c-2

Inhaltszusammenfassung für Rhewa 82c-2

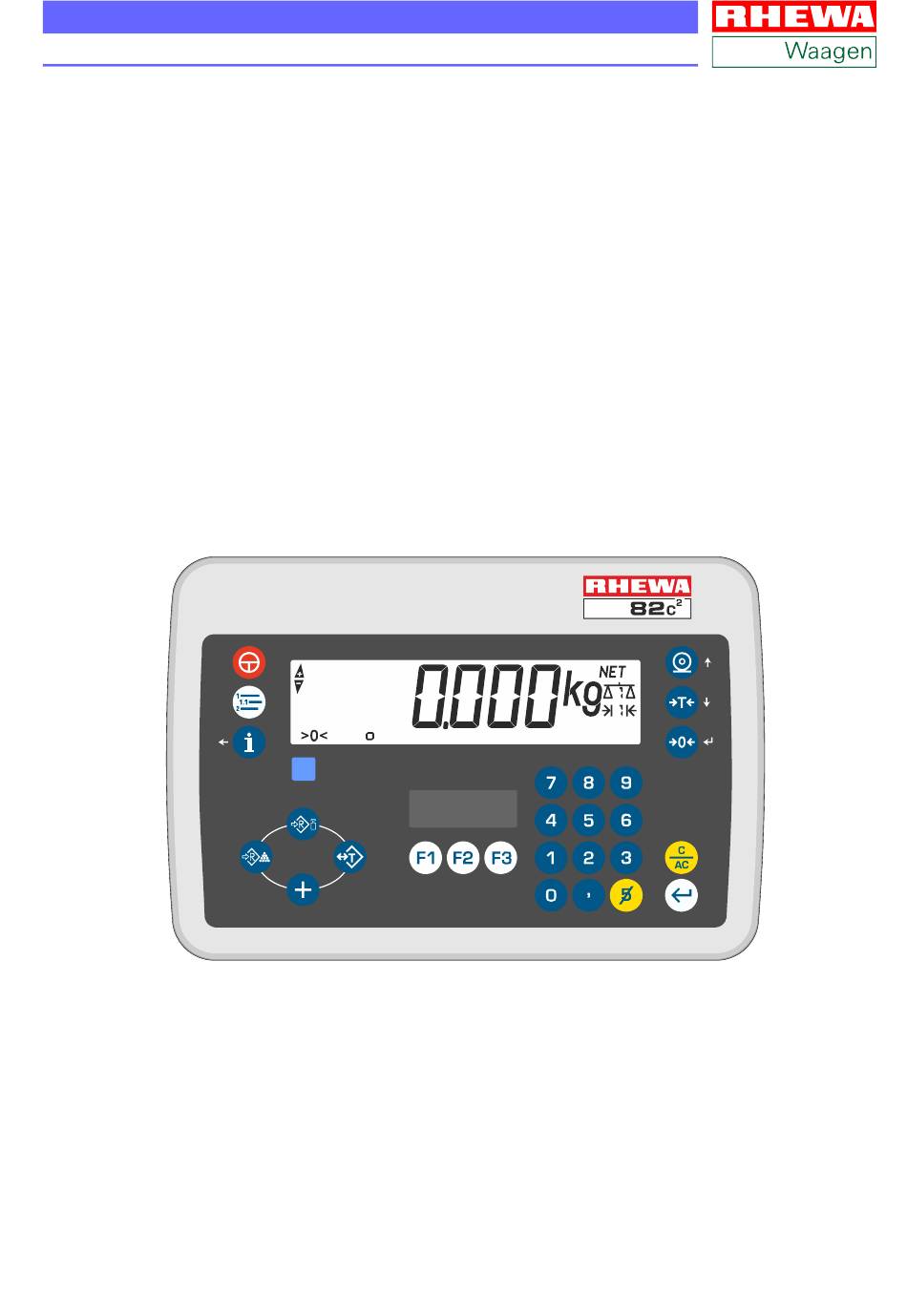

  • Seite 1 82c-2 Auswertegerät Bedienungsanleitung Ab Firmware 3.01.19 RHEWA–WAAGENFABRIK August Freudewald GmbH & Co. KG...
  • Seite 2 Kein Teil dieser Dokumentation darf in irgendeiner Form ohne schriftliche Einwilligung der RHEWA-Waagenfabrik reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelinha- ber. Alle Rechte der Dokumentation und der übersetzten Dokumentation vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    1 Inhaltsverzeichnis Inhaltsverzeichnis Kapitel 1 Zu dieser Anleitung Kapitel 2 Übersicht ..........7 Zielgruppe .
  • Seite 4 Bedienung ..........73 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 5 Administratormenü Kapitel 17 17.1 Übersicht ..........75 17.2 Menüstruktur .
  • Seite 6 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 7: Kapitel 2 Übersicht

    2 Zu dieser Anleitung 2.1 Übersicht Die Bedienungsanleitung enthält Informationen zur Inbetriebnahme und zum Bedienen des Aus- wertegerätes. Zusätzlich sind die zahlreichen Funktionen beschrieben. Beachten Sie das Kapitel 3 “Für Ihre Sicherheit", S. 13. Nur so können Fehler, Verletzungen und Sachschäden vermieden und ein störungsfreier Betrieb des Auswertegerätes gewährleistet wer- den.

  • Seite 8: Aufbau Von Hinweisen

    Kann zu leichten bis mittelschweren Verletzungen führen VORSICHT ACHTUNG Kann zu Sachschäden führen Hinweise Ein Hinweis enthält wichtige Informationen und Tipps. Sie erkennen Hinweise an dem großen i auf der linken Seite: Hinweis Ich bin ein Hinweis und informiere über wichtige Zusammenhänge. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 9: Aufbau Von Anweisungen

    2.6 Aufbau von Anweisungen Es gibt zwei Arten von Anweisungen in der Anleitung: Menüanweisungen,  Handlungsanweisungen.  Menü- Menüanweisungen sind Anweisungen, die im Menü des Auswertegerätes ausgeführt werden. anweisungen Sie werden tabellarisch dargestellt. Beispiel für eine Menüanweisung: aktivieren Menüanweisung Ergebnis Menütaste ...

  • Seite 10: Menüstrukturen Und Menütabellen

    Die Abbildungen zeigen die LCD-Anzeige des Auswertegerätes mit unterschiedlichen Gewichts- werten. Die Wägebrücke ist mit 52,3 kg belastet.    Das Gewicht ist in Ruhelage.   Die Wägebrücke ist mit 257 g belastet.   Das Gewicht ist nicht in Ruhelage.  82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 11: Abkürzungen

    2.9 Abkürzungen Folgende international im Messwesen genormte Abkürzungen werden verwendet: Abkürzung Bedeutung Erklärung B oder G Brutto Behälter + Inhalt Netto Inhalt gewogene Tara, Tarierung über  Taraausgleich gewogene Tara, Tarierung über  Taraausgleich Speicher 1 Speicher 1 wird verwendet gewogene Tara, Tarierung über ...
  • Seite 12 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 13: Allgemeine Sicherheitshinweise

    3 Für Ihre Sicherheit Sicherheitshinweise helfen Ihnen, sicher mit dem Auswertegerät zu arbeiten. Sie weisen auf Ge- fahren hin, die sich bei der Konstruktion des Auswertegerätes nicht vermeiden ließen. Das Auswertegerät wurde nach dem Stand der Technik und den anerkannten sicherheitstechni- schen Regeln konstruiert und hergestellt.

  • Seite 14: Pflichten Des Personals

    Abhängig von der Tätigkeit an dem Auswertegerät muss eine geeignete persönliche Schutzaus- ausrüstung rüstung getragen werden. Details zur Art der Schutzausrüstung entnehmen Sie den jeweiligen Kapiteln in dieser Anleitung. Schäden Melden Sie Schäden am Auswertegerät und der Waage schnellstmöglich dem Betreiber. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 15: Bestimmungsgemäßes Verwenden

    3.3 Bestimmungsgemäßes Verwenden Das Auswertegerät ist durch die verschiedenen Eingänge besonders vielseitig. Es ist EG-eichfä- hig, Klasse III, flexibel erweiterbar und kann durch die hohe Genauigkeit vielseitig eingesetzt wer- den. Das Auswertegerät ist innerhalb der Umgebungsbedingungen für das Erfassen,  Speichern, ...

  • Seite 16: Umgebungsbedingungen

    Felder, starken Sendeeinrichtungen und elektrostatischen Auf-  ladungen. Das Auswertegerät ist durch den IP 67-Schutz gegen das Eindringen von Feuchtigkeit und Was- ser geschützt. Je nach Ausführung der Wägebrücke sind hier jedoch andere Umgebungsbedin- gungen zu beachten. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 17: Typenschild

    4 Typenschild Ein Auswertegerät hat in der Regel mehrere Typenschilder. Die Typenschilder enthalten Informa- tionen über das Auswertegerät und die justierte Wägebrücke. Dadurch ist das Auswertegerät ein- deutig identifizierbar. Haupttypen- Auf der Stirnseite des Auswertegerätes befindet sich das Haupttypenschild mit Angaben zu: schild Wägebereiche, ...
  • Seite 18 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 19: Kapitel 5 Bedienelemente

    5 Anzeige und Tasten 5.1 Bedienelemente Auf dem Bedienfeld sind alle Tasten und Anzeigeelemente angeordnet. Abb. 3 Bedienfeld Anzeige Drucken Ein/Aus     Tara  Menü   Nullstellen Info        optischer Signalgeber Wägefunktionen Funktionstasten...
  • Seite 20 Zählfunktion mit bekannter Anfangsstückzahl starten.  Die Anfangsstückzahl wird vorher eingegeben. Das Referenzgewicht wird ermittelt. ÄHLEN  Zählfunktion mit bekanntem Referenzgewicht starten. Das Referenzgewicht wird vorher in Gramm eingegeben.  UMMIEREN Aktuelle Werte summieren.  ARAEINGABE Manuelle Eingabe eines Tarawertes 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 21: Beschreibung

    Ziffernblock Über den Ziffernblock werden Zahlen eingegeben. Abb. 6 Ziffernblock Abbruch Enter Löschen Symbol Beschreibung  IFFERNBLOCK Eingabe von Zahlenwerten  ÖSCHEN Löschen des zuletzt eingegebenen Zeichens.  BBRUCH Löschen der kompletten Eingabe oder Beenden aktiver Funktionen.  NTER Bestätigen der Auswahl oder Eingabe. Funktions- Über die Funktionstasten werden frei programmierbare Befehlsblöcke aufgerufen.
  • Seite 22 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 23: Kapitel 6 Lieferumfang

    6 Inbetriebnahme 6.1 Lieferumfang Vergewissern Sie sich, dass die folgenden Bestandteile geliefert wurden: Auswertegerät  Bedienungsanleitung  Wandhalteblech und Montageanleitung  bei losen Auswertegeräten: Verschlussstopfen für Kabelverschraubungen  Sonderzubehör nach Bestellung  6.2 Vorbereitungen Beachten Sie die folgenden Hinweise beim Aufstellen und Anschließen des Auswertegerätes. Hinweise Prüfen Sie mit dem Auswertegerät gelieferte Netzkabel und Messkabel auf Beschädi- ...

  • Seite 24: Ableserichtung Ändern

     Schnittfeste Handschuhe tragen. Beachten Sie folgenden Sicherheitshinweis, während Sie an dem geöffneten Auswertegerät ar- beiten. ACHTUNG Störungen durch elektrische Spannungen! Ausfall des Auswertegerätes.  Benutzen Sie ein Anti-Statik-Armband.  Entfernen Sie Reste aus Metall und Kunststoff. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 25: Gehäuse Öffnen

    6.4.2 Gehäuse öffnen Im Folgenden wird beschrieben, wie Sie das Gehäuse des Auswertegerätes öffnen. Öffnen Sie das Gehäuse: Gehäuse öffnen 1. Spannungsversorgung unterbrechen, Netzstecker ziehen. 2. Mit einem Steckschlüssel (Schlüsselweite 7 mm) die 10 Muttern M4 an der Rückseite des Gerätes lösen. Abb.

  • Seite 26: Gehäusedeckel Drehen Und Anzeigekabel Umstecken

    1. Lösen Sie die Verriegelung des Steckers. 2. Ziehen Sie das Flachbandkabel waagerecht aus dem Stecker. 3. Stecken Sie das Flachbandkabel in den richtigen Steckeran- schluss. Achten Sie darauf, dass die Verriegelung des Steckers einrastet. Verriegelung des Steckers 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 27: Gehäuse Schließen

    6.4.4 Gehäuse schließen Nach Abschluss der Arbeiten das Auswertegerät vorsichtig schließen. Hinweis Das Kabel der Anzeige muss frei in einem Bogen zwischen Gehäusedeckel und Hauptpla- tine liegen. Das Kabel nicht knicken oder scharf biegen. ACHTUNG Störungen durch elektrische Spannungen! Ausfall des Auswertegerätes. ...
  • Seite 28 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 29: Kapitel 7 Navigation Im Menü

    7 Bedienen 7.1 Navigation im Menü Das Menü zur Einstellung von Parametern wird durch die Taste  aufgerufen. Der Aufbau des Menüs entspricht einer verzweigten Baumstruktur mit mehreren Unterebenen. Beispiel  weitere Menüpunkte  Einstellungen zum Auswertegerät   Datum ...
  • Seite 30 Dezimalpunkt an dieser Stelle gesetzt und die Ein- gabeposition springt auf die nächste Dezimalstelle. Bei der Eingabe von Dezimalwerten kann nur jeweils ein Punkt eingegeben werden.  Der Dezimalpunkt kann auch an der aktuellen Position gelöscht und an anderer Stelle erneut eingegeben werden. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 31: Auswertegerät Einschalten

    8 Ein- und Ausschalten 8.1 Auswertegerät einschalten Nachfolgend wird beschrieben, wie Sie das Auswertegerät einschalten. Hinweis Lassen Sie das Auswertegerät nach Möglichkeit immer eingeschaltet. Das Auswer- tegerät hat so stets die optimale Betriebstemperatur, was für genaue Messergeb- nisse unerlässlich ist. Schalten Sie das Auswertegerät ein: Auswerte- gerät...

  • Seite 32: Mögliche Fehlermeldungen Beim Einschalten

    Dongle-Nummer ab. Der Betrieb der Waage im eichpflichtigen Warenverkehr ist nicht zulässig. Die Waage ist nicht mehr konformitätsbewertet bzw. geeicht. Prüfen Sie bei steckbaren Wägebrücken, ob die Fabriknummer der Wägebrücke der  Fabriknummer auf dem Typenschild entspricht. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 33: Auswertegerät Ausschalten

    8.3 Auswertegerät ausschalten Nachfolgend wird beschrieben, wie Sie das Auswertegerät ausschalten. Schalten Sie das Auswertegerät aus: Auswerte- gerät 1. Stellen Sie sicher, dass sich das Auswertegerät im Wägebetrieb befindet. ausschalten 2. Auswertegerät mit Taste  ausschalten. Hinweise Schalten Sie das Auswertegerät immer über die Taste  aus. Schalten Sie das Aus- ...
  • Seite 34 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 35: Kapitel 9 Menüstruktur

    9 Menü Alle Funktionen, sowie die Gerätekonfiguration und die Justage, sind über das Menü zu erreichen, zu bedienen und einzustellen. Zum Bewegen und zur Auswahl eines Menüpunktes siehe Kapitel 7.1 “Navigation im Menü“, S.29 Folgende Kapitel zeigt den prinzipiellen Aufbau des Menüs. Je nach aktivierten Funktionen und dem Gerätetyp werden weitere Menüpunkte angezeigt, vor- handene ausgeblendet oder die Texte eines Menüpunktes ändern sich.

  • Seite 36: Einstellungen

    Konfigurieren des Auswertegerätes  Zugriff nur durch Ihren Servicepartner  Justieren des Auswertegerätes  Zugriff nur durch Ihren Servicepartner    Eichfähigkeitsprüfung  Weitere Informationen zu den jeweiligen Menüpunkten finden Sie in den angegebenen Kapiteln. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 37: Geräteinformation

    9.3 Geräteinformation Es können Informationen zu den Eigenschaften des Auswertegerätes angezeigt werden. Fabriknummer, Platinennummer und Firmwareversion ermöglichen eine eindeutige Identifi- zierung der Hard- und Softwareeigenschaften. Im Logbuch werden alle Softwareaktualisierungen protokolliert. Logbuch Das Logbuch protokolliert jede Übertragung einer neuen Programmversion in das Auswertegerät. Bei geschlossenem Eichsiegel können im Logbuch 40 Einträge (Aktualisierungsvorgänge) ge- speichert werden.

  • Seite 38: Eichinformation

       Eichinformationen  aktueller Zustand des Eichsiegels  aktuelle Nummer des Eichsiegels   Liste aller Eichsiegel  Informationen zum Aufbringen des 3.Eichschiegels.    Informationen zum Zerstören des 3.Eichschiegels.    82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 39: Menütabelle

    9.4.4 Menütabelle Hinweis Die Darstellung der Eichinformationen ändert sich abhängig davon, ob ein Eichsiegel zer- stört oder aufgebracht ist. Das Schlosssymbol  neben der Nummer zeigt an, dass das Eichsiegel zerstört (Schloss geöffnet) und aufgebracht  (Schloss geschlossen) wurde. Menütext Beschreibung ...
  • Seite 40 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 41: Gewicht Wägen

    10 Wägen Das Kapitel Wägen beschreibt, wie Sie mit dem Auswertegerät das Gewicht von einem Wägegut bestimmen. 10.1 Gewicht wägen Wiegen Sie ein Gewicht: Gewicht wägen 1. Nullstellung prüfen. Das Symbol für die Nullstellung  muss in der Anzeige angezeigt werden. Starten Sie die Nullstellung, wenn das Auswertegerät bei unbelasteter Wägebrücke einen 10.4 “Nullstellen“, S.44).

  • Seite 42: Unter- Und Überlast

    Teilung des kleinsten Bereiches wird verwendet. Mehrteilung Bei Überschreiten der Bereichsgrenze (Nettogewicht > Max ) wird automatisch die Teilung des nächst höheren Bereiches verwendet. Fällt das Nettogewicht unter Min des aktuellen Bereiches zurück, wird der Ziffernschritt des vorigen Bereiches verwendet. 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 43 Beispiel Wägebereich 0 kg 15 kg 30 kg Bereich 2 Bereich 1 = 5 g = Min = 10 g M E H R B E R E I C H M E H R T E I L U N G ...

  • Seite 44: Nullstellen

    Einschaltnullstellbereich zu nutzen. Das Auswertegerät sollte jetzt    kg anzeigen. Ist auch das Einschaltnullstellen nicht möglich, erscheint in der Anzeige zunächst kurz    (Error Null), anschließend der blinkende Gewichtswert. In diesem Fall kontaktieren Sie Ihren Ser- vicepartner. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 45: Tara

    10.5 Tara Die Tarafunktion setzt bei jedem Tastendruck die Anzeige auf netto 0,0 kg.   Eine ausgeführte Tarierung wird durch die Anzeige NET neben der Einheit angezeigt, z.B. Bei der Druckausgabe werden Brutto, Netto und die Tara-Werte ausgegeben. Begriffe Nachstehend werden einige Fachbegriffe erklärt.

  • Seite 46: Tarieren Mit Taraausgleich

    4. Taste  drücken.         Das Tarieren setzt den Nettogewichtswert auf genau 0,000 kg 5. Leeren Behälter befüllen.        Das Gewicht des Behälterinhaltes (Netto) wird angezeigt. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 47: Taraausgleich Löschen

    10.5.3 Taraausgleich löschen Nachfolgend wird das Löschen des Taraausgleichs beschrieben. Löschen Sie den Taraausgleich: Taraaus- gleich 1. Ruhelage der tarierten Wägebrücke abwarten löschen        Das Nettogewicht wird angezeigt. 2. Taste  und  drücken oder die Taste  für einige Sekunden gedrückt halten. ...

  • Seite 48: Taraeingabe

    4. Gewicht des leeren Behälters mit der Tastatur eingeben.   Das Gewicht des Behälterinhalts (Netto) wird angezeigt. 5. Die Taste  drücken         Das Symbol PT zeigt an, dass Taraeingabe gesetzt ist. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 49: Taraeingabe Löschen

    10.5.5 Taraeingabe löschen Nachfolgend wird das Löschen der Taraeingabe PT beschrieben. Löschen Sie die Taraeingabe: Taraeingabe löschen 1. Ruhelage der tarierten Wägebrücke abwarten         Das Nettogewicht wird angezeigt. 2. Taste  und  drücken oder die Taste ...

  • Seite 50: Autotara

    5. Weiteres manuelles Tarieren mit Taste  und  in der üblichen Art und Weise ist mög- lich. 6. Behälter mit Inhalt von der Wägebrücke nehmen.        Das Entfernen von Behälter und Inhalt (gesamtes Gewicht = Brutto) löscht automatisch den Taraausgleich. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 51: Autotara Manuell Löschen

    10.6.2 Autotara manuell löschen Das automatisch tarierte Gewicht (Autotara) kann bei belasteter Wägebrücke manuell gelöscht werden. Dazu die Taste  für einige Sekunden gedrückt halten oder die Tasten  drücken. Das Gesamtgewicht auf der Wägebrücke wird wieder angezeigt. Bevor wieder automatisch tariert werden kann, muss die Wägebrücke komplett entlastet werden. Erst ein Bruttogewicht von Null reaktiviert die Funktion Autotara.

  • Seite 52: Arbeiten Mit Zwei Taraspeichern

    Jeder weitere manuelle Taraausgleich wird in den Taraspeicher 2 addiert. 10.8.2 Tarawerte anzeigen Mit der Tastenfolge  werden die Werte in beiden Taraspeichern nacheinander angezeigt. Hinweis Die Funktion Zwei Taraspeicher ist in Kombination mit einer Mehrteilungswaage deakti- viert. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 53: Funktion

    11 Zählen 11.1 Funktion Mit Hilfe der Zählfunktion wird bei gleichen Teilen statt des Gewichts die Stückzahl angezeigt. Das Auswertegerät errechnet aus dem Gewicht auf der Wägebrücke und dem Referenzgewicht die Stückzahl und zeigt diese an. Begriffe Das durchschnittliche Gewicht eines Teiles wird als Referenzgewicht bezeichnet. Es wird entwe- der durch den Bediener manuell eingegeben oder durch die Waage berechnet.

  • Seite 54: Referenzgewicht Ermitteln

        Das Referenzgewicht wird ermittelt und die Stückzahl wird angezeigt. 6. Alle Teile auflegen.     Die Stückzahl wird angezeigt. Hinweis Das Referenzgewicht kann mit der Tastenkombination   angezeigt werden. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 55: Referenzgewicht Optimieren

    11.3 Referenzgewicht optimieren Optimieren verbessert das Referenzgewicht - besonders bei leichten Teilen - und damit die Zähl- genauigkeit. Der Optimierungsvorgang wird bei Bedarf automatisch aktiviert und wie folgt ange- zeigt: Abb. 13 Optimieren des Referenzgewichtes Tendenzpfeil plus Teile auflegen  ...

  • Seite 56: Zählen

    Die Tastenfolge   bzw.   zeigt das Referenzgewicht in g an.       Wurde die Optimierung nicht abgeschlossen, wird die maximale Anzahl an Teilen für das Optimie- ren angezeigt und weiteres Optimieren ist möglich.     82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 57: Anwendungsbeispiel

    11.7 Anwendungsbeispiel In dem Beispiel wird ein mit Schrauben gefüllter Behälter gezählt. Die Stückzahl ist berechenbar, da das Durchschnittsgewicht einer Schraube und das Gesamtge- wicht aller Schrauben bekannt ist. Unbekannt ist, wie viele Schrauben enthalten sind und was eine Schraube wiegt. Beispiel Zählen Sie den Inhalt des gefüllten Behälters: 1.
  • Seite 58 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 59: Funktion

    12 Summieren 12.1 Funktion Die Summierfunktion addiert den Gewichtswert sowie, falls aktiv, die Stückzahl einer Wägung in einem Summenspeicher. Es stehen insgesamt 10 Summenspeicher zur Verfügung. Vor Ausführung der Summierfunktion kann der Speichername gewählt werden. In diesen Spei- cher wird so lange summiert, bis ein neuer Speicher aufgerufen wird. Die Bezeichnung des Sum- menspeichers besteht bei der Eingabe am Gerät aus einer maximal 7-stelligen Ziffernfolge, z.

  • Seite 60: Summenspeicher Anzeigen

    Beim Anzeigen von Speichernamen mit mehr als 7 Zeichen werden nur die letzten 6 Zeichen zu- sammen mit einem Pfeilsymbol dargestellt. Das Pfeilsymbol gibt an, dass noch weitere Zeichen vorhanden sind, die nicht angezeigt werden können. Beispiel Summenspeichername = 12345678 Anzeige =  82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 61: Summenspeicher Drucken

    12.4 Summenspeicher drucken Mit einem Drucker können die Summenspeicher manuell oder automatisch gedruckt werden. Ge- nau wie ein Druckbeleg passt sich der Summenbeleg den aktiven Funktionen an. Hinweis Das Drucken des Summenspeichers setzt einen angeschlossenen Drucker oder eine wei- terverarbeitende EDV voraus. 12.4.1 Einzelne Summenspeicher drucken Ein Summenspeicher kann jederzeit ausgedruckt werden.

  • Seite 62: Alle Summenspeicher Löschen

    -Brutto 90,0 kg Summenspeicher 12 -Netto 70,0 kg -Stück ------------------------------------------------------- ------------------------------------------------------- Speicher -Posten -Brutto 150,0 kg Summenspeicher 184 -Netto 120,0 kg -Stück ------------------------------------------------------- ------------------------------------------------------- Endsumme -Posten -Brutto 240,0 kg Endsumme -Netto 190,0 kg -Stück ------------------------------------------------------- ------------------------------------------------------- 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 63: Druckbelege, Befehlsblöcke

    13 Drucken Wenn das Auswertegerät entsprechend ausgestattet und konfiguriert ist, können Sie Wägeergeb- nisse an einen Drucker oder ein anders Gerät wie z. B. PC oder Fernanzeige ausgeben. Neben einigen festen Druckbelegen können auch anwendungsbezogene Ausgaben mit besonde- ren Formatierungen (Befehlsblöcke) oder eine automatische Ausgabe der Werte erstellt werden. Hinweise Bei konformitätsbewerteten bzw.

  • Seite 64: Abdruck Auslösen

    Wenn der Drucker bzw. das Datenverarbeitungsgerät nicht empfangsbereit ist, kann nach einer kurzen Wartezeit eine Fehlermeldung angezeigt werden (siehe Kapitel 24 “Fehler- und Statusmeldungen“, S.109). 13.2.1 Summenwerte ausdrucken Der Ausdruck der Summenspeicher ist im Kapitel 12.4 “Summenspeicher drucken“, S.61 schrieben. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 65: Echtzeituhr

    14 Datum und Uhrzeit einstellen 14.1 Echtzeituhr In diesem Abschnitt erfahren Sie, wie die Echtzeituhr des Auswertegerätes eingestellt wird. Die Echtzeituhr ist die interne Uhr des Auswertegerätes. Sie zählt das aktuelle Datum und die Uhrzeit auch bei ausgeschaltetem Auswertegerät weiter. Hinweis Läuft die Echtzeituhr ungenau, kann Ihr Servicepartner über den Kalibrierfaktor den Vor- oder Nachlauf der Echtzeituhr einstellen.
  • Seite 66 (siehe Kapitel 7.3 “Eingabe von Werten“, S.29). Eingestellten Wert mit  bestätigen.  Nach Bestätigung der Sekunden wird die Einstellung beendet und die nächste Ebene angezeigt. Menü durch Drücken der Menütaste  verlassen. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 67: Voraussetzung

    15 Alibispeicher 15.1 Voraussetzung Der Alibispeicher steht im Auswertegerät nur dann zur Verfügung, wenn er im Gerät eingerichtet wurde. Ist eine Optionskarte mit Speichererweiterung eingesetzt worden, vergrößert sich die An- zahl der möglichen Einträge. Zur Installation der Optionskarte und zur Konfiguration des Alibispei- chers wenden Sie sich bitte an Ihren Servicepartner.

  • Seite 68: Alibispeicher Verwalten

    Das Datum blinkt, bis die Anzeige mit  oder  bestätigt wird.      Uhrzeit der Wägung (nur bei Datensatztyp Max)  Bestätigen mit  oder .    Wägebereich   Bestätigen mit  oder . 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 69: Kapitel 15 Alibispeicher

    Menüanweisung Ergebnis Brutto Gewichtswert (nur bei Datensatztyp Max)  Bestätigen mit  oder .    Tarawert 1 (nur bei Datensatztyp Max)  Bestätigen mit  oder .    Tarawert 2 (nur bei Datensatztyp Max)  Bestätigen mit  oder . ...

  • Seite 70: Gespeicherte Einträge Ausgeben

      : Ausgabe erfolgt an Schnittstelle 2 Nach Abschluss der Ausgabe wird wieder der zuvor gewählte Menüpunkt  angezeigt. Fehler- Wird die Meldung  angezeigt, sind keine oder keine neuen Einträge im meldungen Alibispeicher vorhanden. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 71: Speichergröße Abfragen

    15.5.4 Speichergröße abfragen Die Menütabelle zeigt Ihnen Schritt für Schritt, wie Sie die Anzahl der möglichen Alibispeicherein- träge anzeigen. Befolgen Sie die Schritte der Reihe nach. Speicher- Menüanweisung Ergebnis größe abfragen Menütaste  drücken.  Mit ,  Menüpunkt Alibispeicher auswählen. ...

  • Seite 72: Datensatztyp Ändern

    Kopiervorgang bis zu 120 Minuten dauern. Während des Kopiervorgangs laufen zwei Mittelstriche durch  die Anzeige. Das Auswertegerät darf hierbei nicht ausgeschaltet werden. Nach Abschluss des Kopiervorgangs wird das Menü automatisch verlassen und in den Wägebetrieb gewechselt. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 73: Tierverwiegung

    16 Tierverwiegung 16.1 Voraussetzung Die Tierverwiegung steht im Auswertegerät nur dann zur Verfügung, wenn sie aktiviert und ein- gestellt worden ist. Zur Einrichtung und Konfiguration der Funktion Tierverwiegung wenden Sie sich bitte an Ihren Servicepartner. 16.2 Funktion Die Tierverwiegung bietet die Möglichkeit, das Gewicht lebender Tiere genau zu ermitteln, selbst wenn sich diese auf der Wägebrücke bewegen.
  • Seite 74 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 75: Übersicht

    17 Administratormenü 17.1 Übersicht In dem Menü für Administratoren können einige Einstellungen des Auswertegeräts durchgeführt werden, um das Gerät an die Bedürfnisse des Anwenders anzupassen. Hinweis Die Einstellungen im Administratormenü dürfen nur von geschultem Personal vorgenom- men werden. Bei fehlerhaften Einstellungen kann es zu Beeinträchtigungen im Betrieb der Waage kommen.

  • Seite 76: Optionen Für Summieren

    Es erscheint der Lauftext „Änderungen können den Betrieb der Waage beeinträchtigen“. Bei der folgenden Abfrage  mit   die Auswahl  treffen und dann bestätigen. Mit   zum Menüpunkt  blättern.  Menüpunkt  bestätigen.    82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 77: Kapitel 17 Administratormenü

    Menüanweisung Ergebnis Automatischer Zwischensummendruck.  Zum Einstellen der Option mit  oder  bestätigen. Ansonsten mit  zum nächsten Menüpunkt blättern. Mit   zwischen  und  blättern und Auswahl bestätigen.    : automatische Ausgabe eines Druckbelegs ist aktiviert. Nach jeder Summierung ...

  • Seite 78: Autotara Einrichten

    :Die erste aufgelegte Last auf der Wägebrücke wird automatisch bei Erreichen der  Ruhelage tariert. Bei Erreichen eines Nettogewichts von maximal 5d wird der Auto- tara gelöscht. : Autotara ist nicht aktiv.  Menüebene durch Drücken der Menütaste  verlassen. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 79: Rs-232

    18 Schnittstellen Das Auswertegerät besitzt zwei Schnittstellen, die im Standard als serielle Schnittstellen (RS-232) betrieben werden. Durch optionale Steckkarten können über die Schnittstelle 1 auch Verbindungen mit Ethernet, WLAN oder Profibus aufgebaut werden. Zusätzlich kann über ein USB-Anschlusskabel mit integ- riertem Konverter auf RS-232 die Schnittstelle 1 auch als USB-Anschluss genutzt werden.
  • Seite 80 Einstellen der Datenlänge (Datenbits). Menüpunkt mit  oder  bestätigen.  Datenlänge mit   auswählen und bestätigen. Mögliche Werte: 7 oder 8 Datenbits  Einstellen der Parität (Paritätsbits). Menüpunkt mit  oder  bestätigen.  82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 81: Usb

    Menüanweisung Ergebnis Paritäts-Schema mit   auswählen und bestätigen.  Mögliche Werte: none (keine), even (gerade), odd (ungerade). Einstellen der Stoppbits. Menüpunkt mit  oder  bestätigen.   Anzahl der Stoppbits mit   auswählen und bestätigen. Mögliche Werte: 1 oder 2. ...
  • Seite 82 Anzahl der Stoppbits mit   auswählen und bestätigen. Mögliche Werte: 1 oder 2.  Einstellen des Handshake (Flusskontrolle). Menüpunkt mit  oder  bestätigen.  Handshake mit   auswählen und bestätigen.  Mögliche Werte: Hardware, kein, Software Menüebene durch Drücken der Menütaste  verlassen. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 83: Ethernet

    18.3 Ethernet Jedem Teilnehmer im Netzwerk muss eine eindeutige IP-Adresse zugewiesen werden. Die IP-Ad- resse und weitere Netzwerkparameter erfahren Sie von Ihrem Netzwerkadministrator. Die folgende Menüstruktur zeigt Ihnen, wie Sie zur Funktion Ethernet navigieren.  Menüstruktur  Einstellungen zum Auswertegerät ...
  • Seite 84 Zum Einstellen des Gateways den Menüeintrag bestätigen.  Das Gateway gliedert sich in 4 dreistellige Ziffernblöcke, die jeweils durch einen Punkt getrennt sind. Es wird jeder Ziffernblock von links beginnend separat eingegeben. Die Punkte werden nicht eingegeben. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 85: Mac-Adresse Auslesen

    Menüanweisung Ergebnis Anzeige des ersten dreistelligen Ziffernblocks des Gateways.  Soll der Wert in  nicht geändert werden, mit  zu  blättern. Ansonsten mit  oder  die Bearbeitung des Ziffernblocks beginnen. Gewünschte Ziffer für den Ziffernblock eingeben und bestätigen. Den Schritt 19 für ...

  • Seite 86: Wlan

       Hinweis Führen Sie den Menüpunkt  nur in Verbindung mit dem RHEWA-Support durch. Der Menüpunkt löscht alle Einstellungen des WLAN-Moduls und die Optionskarte muss danach durch Ihren Administrator neu konfiguriert werden. 18.4.1 MAC-Adresse auslesen Die Menütabelle zeigt Ihnen Schritt für Schritt, wie Sie die MAC-Adresse des WLAN-Moduls aus- lesen.

  • Seite 87: Profibus

    Menüanweisung Ergebnis Menüeintrag   mit  oder  bestätigen.   Schnittstelle 1 wählen und bestätigen.       bestätigen und mit   den Schnittstellentyp  wählen.  Schnittstellentyp bestätigen und mit   den Menüeintrag  wählen. ...

  • Seite 88: Fehlermodus

    Werte: 1,2 Fehlertyp 1: parity oder framing error  Fehlertyp 2: overrun error  Fehlertyp 3: parity, framing oder overrun error  Beispiel Ist an Schnittstelle 1 ein Overrun Error aufgetreten, wird Fehlermeldung    angezeigt. 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 89 Die Anzeige der Kommunikationsfehler wird im Menü der Schnittstelle aktiviert. Folgende Menü- struktur zeigt Ihnen, wie Sie zum Menü des Fehlermodus navigieren.  Menüstruktur  Einstellungen zum Auswertegerät      Schnittstellen konfigurieren   Schnittstelle 1   Schnittstelle 2 ...
  • Seite 90 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 91: Voraussetzung

    19 Variablen 19.1 Voraussetzung Die Variablen stehen im Auswertegerät nur dann zur Verfügung, wenn sie eingerichtet und kon- figuriert worden sind. Zur Einrichtung und Konfiguration der Variablen wenden Sie sich bitte an Ihren Servicepartner. 19.2 Funktion Variablen sind Speicherplätze im Auswertegerät, die numerische Werte oder Zeichenketten ent- halten können.

  • Seite 92: Standardwert Einer Variablen

    Wert ändern und Eingabe mit  oder  bestätigen. Der Standardwert der Variablen wird übernommen.  Sind mehrere Variablen eingerichtet, wird der Name der nächsten Variable angezeigt. (z.B. Kunde) Menü durch Drücken der Menütaste  verlassen. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 93: Voraussetzung

    20 Digitale Ausgänge 20.1 Voraussetzung Digitale Ausgänge stehen im Auswertegerät nur dann zur Verfügung, wenn sie im Gerät freige- schaltet und konfiguriert wurden. Zur Konfiguration und Freischaltung wenden Sie sich bitte an Ihren Servicepartner. 20.2 Eigenschaften Das Auswertegerät verfügt über 5 Ausgänge, denen verschiedene Eigenschaften zugewiesen werden können.

  • Seite 94: Einstellen Der Ausgänge Im Menü

       Ausgang Nr. 1  Sollwert    Ausgang Nr. 4      Untere Schaltschwelle   Sollwert MIN      Obere Schaltschwelle   Sollwert MAX   82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 95: Kapitel 20 Digitale Ausgänge

    Die Menütabelle zeigt Ihnen Schritt für Schritt, wie Sie die Sollwerte und Schaltschwellen der ein- gerichteten Ausgänge ändern. digitale Menüanweisung Anzeige Ausgänge einstellen Menütaste  drücken.  Mit  oder  bestätigen.  Mit   Menüpunkt    wählen. ...
  • Seite 96 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 97: Analogausgang

    21 Analogausgang 21.1 Voraussetzung Die Einstellmöglichkeiten für den Analogausgang stehen im Auswertegerät nur dann zur Verfü- gung, wenn die Optionskarte A eingebaut und entsprechend eingerichtet worden NALOGAUSGANG ist. Zum Einbau und zur Konfiguration der Optionskarte A wenden Sie sich bitte an Ih- NALOGAUSGANG ren Servicepartner.

  • Seite 98: Start- Und Sollwert Ändern

    Zum Einstellen des Startwerts mit  oder  bestätigen.  Die Eingabeposition blinkt. Der Wert kann mit der Zehnertastatur oder mit den Navi-  gationstasten geändert werden. Eingestellten Wert mit  bestätigen.  Menü durch Drücken der Menütaste  verlassen. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 99: Funktion

    22 Batteriebetrieb 22.1 Funktion Die Spannungsversorgung des Gerätes kann durch eine externe Batterie erfolgen. Ein nachträg- liches Umrüsten von Netz- auf Batteriebetrieb ist möglich. Um bei Batteriebetrieb eine lange Betriebszeit zu erreichen, kann die Leistungsaufnahme bei Nichtbenutzung des Gerätes automatisch reduziert oder das Gerät ganz abgeschaltet werden. Standby Bei Nichtbenutzung der Waage (Gewichtswert in Ruhelage und keine Betätigung der Tastatur) wird die Hinterleuchtung der Anzeige nach kurzer Zeit abgeschaltet (Standbybetrieb).

  • Seite 100: Batteriebetrieb Einrichten

    Mit   zwischen  und  blättern und Auswahl bestätigen.    : Batteriebetrieb aktiv.  : Batteriebetrieb ist nicht aktiv.  Die folgenden Menüpunkte     und     werden nur angezeigt, wenn  (Batteriebetrieb aktiv) gewählt wurde. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 101: Kapitel 22 Batteriebetrieb

    Menüanweisung Ergebnis Zum Einstellen der Standby-Zeit den Menüpunkt    mit  oder  bestäti-  gen. Ansonsten mit zum nächsten Menüpunkt blättern. Zeitwert in Sekunden eingeben.  Die Eingabeposition blinkt. Der Wert kann mit der Zehnertastatur oder mit den Navigati- onstasten geändert werden.
  • Seite 102 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 103: Voraussetzung

    23 Statistikfunktion 23.1 Voraussetzung Die Statistikfunktion steht im Auswertegerät nur dann zur Verfügung, wenn sie im Gerät freige- schaltet und konfiguriert wurden. Zur Konfiguration und Freischaltung wenden Sie sich bitte an Ihren Servicepartner. 23.2 Funktion Fertig verpackte Produkte müssen bestimmten Füllmengenanforderungen gerecht werden. Die Statistikfunktion ermöglicht das Erfassen und Beurteilen von Produktgewichten gemäß...

  • Seite 104: Probe Erfassen

    Es erscheint die Fehlermeldung   . Bei unverändertem Gewichtswert kann keine zweite Probe in den Statistikspeicher auf-  genommen werden. Damit wird eine versehentliche doppelte Erfassung von Proben verhindert. Die Meldung    wird angezeigt. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 105: Probe Drucken

    23.5 Probe drucken Standardmäßig wird bei angeschlossenem Dru- 0001 1003.0 g cker für jede Probe, die in den Statistikspeicher 0002 1006.0 g aufgenommen wird, ein einzeiliger Abdruck des 0003 1002.0 g Wägeergebnisses ausgegeben. 0004 1008.0 g 0005 1006.0 g Bei jeder weiteren erfassten Probe wird eine neue 0006 >To1 1014.0 g Zeile gedruckt.

  • Seite 106: Produkteigenschaften Einstellen

    Einstellungen zum Auswertegerät   Produkteigenschaften  Sollwert in Gramm (Nennfüllmenge)  Tara in Gramm (Verpackungsgewicht)  Toleranzgrenze Tu1 in Gramm  Toleranzgrenze Tu2 in Gramm  Toleranzgrenze To1 in Gramm  Toleranzgrenze To2 in Gramm   82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 107 Eigen- Menüanweisung Anzeige schaften einstellen Menütaste  drücken.  Mit  oder  bestätigen.  Mit   Menüpunkt  wählen.  Auswahl mit  oder  bestätigen.  Einzustellenden Parameter mit  auswählen.   = Nennfüllmenge in Gramm oder Stück ...
  • Seite 108 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 109: Meldungen Des Auswertegerätes

    24 Fehler- und Statusmeldungen Verhält sich das Auswertegerät unerwartet, wird eine Fehlermeldung im Display angezeigt. Die häufigsten Fehlermeldungen finden Sie im Anschluss. Hinweise Bevor Sie sich an den Support wenden, versuchen Sie mit den folgenden Lösungen  den Fehler zu beheben. Kontaktieren Sie Ihren Servicepartner, wenn die Fehlermeldung nicht aufgelistet ist ...
  • Seite 110 Es erscheinen Unterstriche. Das Gewicht auf der Wägebrücke liegt mindestens 20 Ziffernschritte unter 0 kg.  Korrekte Vorlast auf die Wägebrücke auflegen und mit  nullstellen.  Korrekte Vorlast auf die Wägebrücke auflegen und Gerät aus- und wieder einschalten. 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 111: Kapitel 24 Fehler- Und Statusmeldungen

    Anzeige Bedeutung, Fehlerursache und -beseitigung  Überlast Es erscheinen Oberstriche. Das Gewicht auf der Wägebrücke liegt mindestens 9 Ziffernschritte über Max.  Gewichtslast verringern.    Taraeingabe zu groß Die Taraeingabe ist größer als der Wägebereich.  Taraeingabe verkleinern. Taraeingabe gesperrt.

  • Seite 112: Meldungen Der Optionskarte

       Geänderte Konfigurationseinstellungen werden nicht gespeichert.  Prüfen Sie den Aufbau der Subnet-Mask und stellen Sie sicher, dass die Host-ID nicht nur aus Nullen oder nur aus Einsen besteht.  Korrigierte Einstellungen erneut eingeben. 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 113 Kapitel 24 Fehler- und Statusmeldungen...
  • Seite 114 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 115 25 Technische Daten Gehäuse aus Chromnickelstahl 1.4301 Rostfreies Edelstahlgehäuse ca. 2,1 kg Eigengewicht Abmessungen 261 mm (B) x 174 mm (H) x 100mm (T) Kabelaustritt mit M12, M16 und M32-Verschraubungen je nach Aufstel- lungsart oben oder unten Befestigung rückseitig Tastatur Tastatur Folientastatur, 27 Tasten, zum Teil mehrfach belegt Polyester...
  • Seite 116 Unter-, Überlastanzeige +9d / -20d Justage- Justage 2 - 5 einstellbare Justagepunkte programm über Eingabe des g-Wertes g-Wert Korrektur Justagepunkt neu setzen Justagekorrektur manuelle Eingabe Eingabe der Justagepunkte (Last und AD-Wert) Nullpunkt Justierbar ohne komplette Neujustage 82c-2 Auswertegerät • Bedienungsanleitung...

  • Seite 117: Kapitel 25 Technische Daten

    Wäge- -5 % bis +15 % vom Wägebereich 1, einstellbar Einschaltnullstellen programm -1 % bis +3 % vom Wägebereich 1 für Nullstellen und Nullnachlauf, einstellbar Wägenullstellen Nullnachlaufeinrichtung Geschwindigkeit des Nullnachlaufs einstellbar. Deaktivierbar. Brutto- und Nettonullnachlauf. Selbsttätiges Nullstellen deaktivierbar. Stillstandskontrolle für Nullstellen, Tarieren, Summieren und Drucken. Darstellung in der Anzeige über Ruhelage-Symbol Digitalfilter Einstellbar auf Umgebungsbedingungen, bei geschlossenem Eichsiegel nur...
  • Seite 118 Alibispeicher-Erweiterung um weitere 144.000 bzw. 432.000 Einträge Netzwerkkarte WLAN Zur kabellosen Anbindung an PC-Netzwerke. Alibispeicher-Erweiterung um weitere 144.000 bzw. 432.000 Einträge Netzwerkkarte Profibus Zur Anbindung an Netzwerke in der Steuerungstechnik. Alibispeicher-Erweiterung um weitere 144.000 bzw. 432.000 Einträge 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 119 82c-2 Auswertegerät • Bedienungsanleitung...
  • Seite 120 RHEWA-WAAGENFABRIK August Freudewald GmbH & Co. KG Feldstraße 17 40822 Mettmann, Germany Telefon +49 (0) 2104 / 1402-0 Telefax +49 (0) 2104 / 1402-88 info@rhewa.com www.rhewa.com...

Diese Anleitung auch für:

82b-2

Inhaltsverzeichnis
