Typenschild - Rhewa 82c-2 Bedienungsanleitung

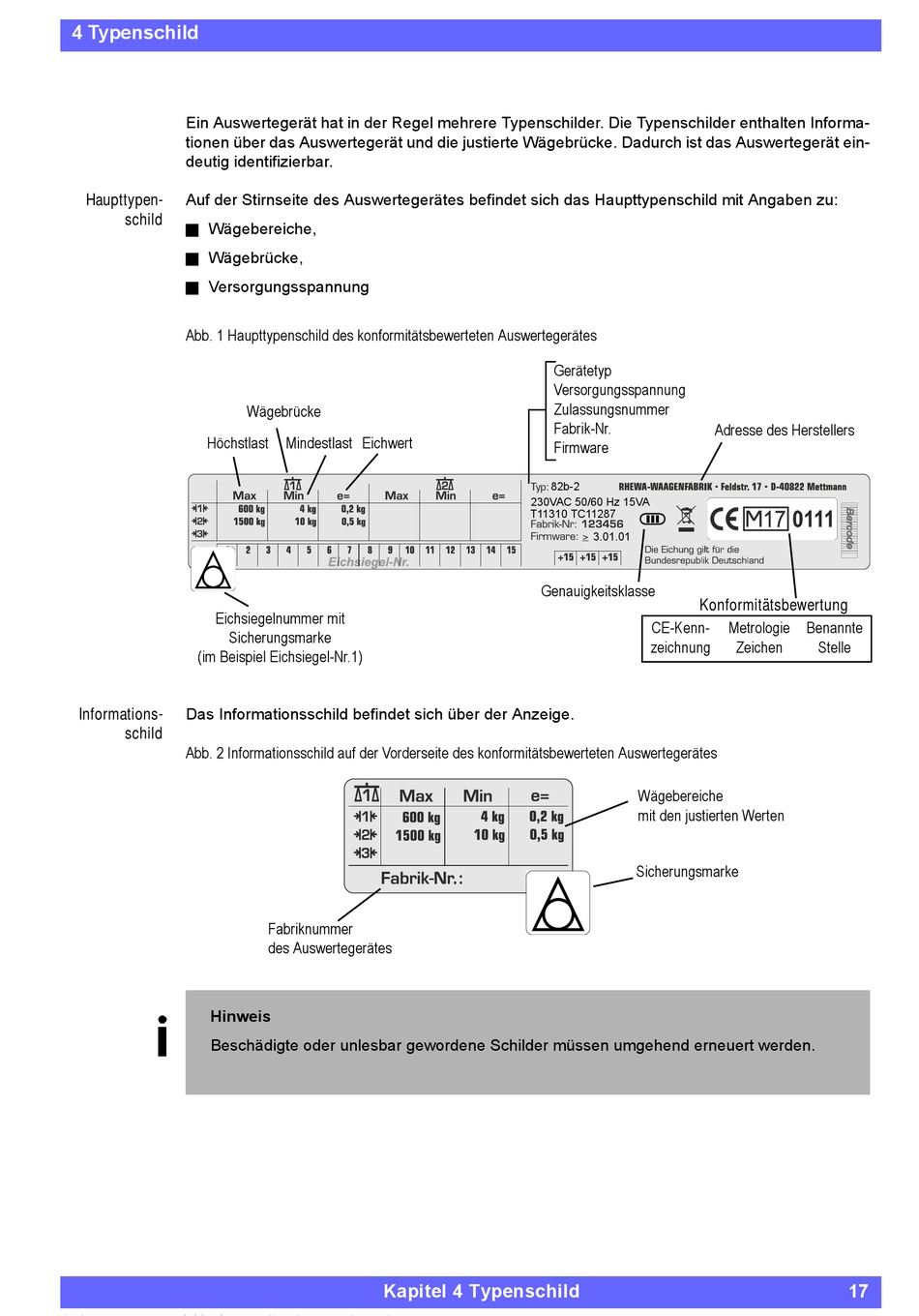

4 Typenschild

Ein Auswertegerät hat in der Regel mehrere Typenschilder. Die Typenschilder enthalten Informa-
tionen über das Auswertegerät und die justierte Wägebrücke. Dadurch ist das Auswertegerät ein-
deutig identifizierbar.
Haupttypen-
Auf der Stirnseite des Auswertegerätes befindet sich das Haupttypenschild mit Angaben zu:
schild
Wägebereiche,

Wägebrücke,

Versorgungsspannung

Abb. 1 Haupttypenschild des konformitätsbewerteten Auswertegerätes
Höchstlast
Eichsiegelnummer mit
Sicherungsmarke
(im Beispiel Eichsiegel-Nr.1)
Informations-
Das Informationsschild befindet sich über der Anzeige.
schild
Abb. 2 Informationsschild auf der Vorderseite des konformitätsbewerteten Auswertegerätes
Hinweis
Beschädigte oder unlesbar gewordene Schilder müssen umgehend erneuert werden.
Wägebrücke
Mindestlast Eichwert
Fabriknummer
des Auswertegerätes
Kapitel 4 Typenschild
Gerätetyp
Versorgungsspannung
Zulassungsnummer
Fabrik-Nr.
Firmware
82b-2
230VAC 50/60 Hz 15VA
T11310 TC11287
3.01.01
Genauigkeitsklasse
Konformitätsbewertung
CE-Kenn-
zeichnung
Wägebereiche
mit den justierten Werten
Sicherungsmarke
Adresse des Herstellers
Metrologie Benannte
Zeichen Stelle
17
