6.4.3 Gehäusedeckel drehen und Anzeigekabel umstecken
Das Auswertegerät kann als Tisch- oder Wandgerät betrieben werden. Je nach Aufstellungsart
ändert sich die Bedien- und Ableserichtung. Dazu muss der Gehäusedeckel gedreht werden und
das Kabel der Anzeige umgesteckt werden.
Wandmontage
Der Steckeranschluss befindet sich auf der linken Seite der Anzeigeplatine
Tischauf-
Der Steckeranschluss befindet sich auf der rechten Seite der Anzeigeplatine.
stellung

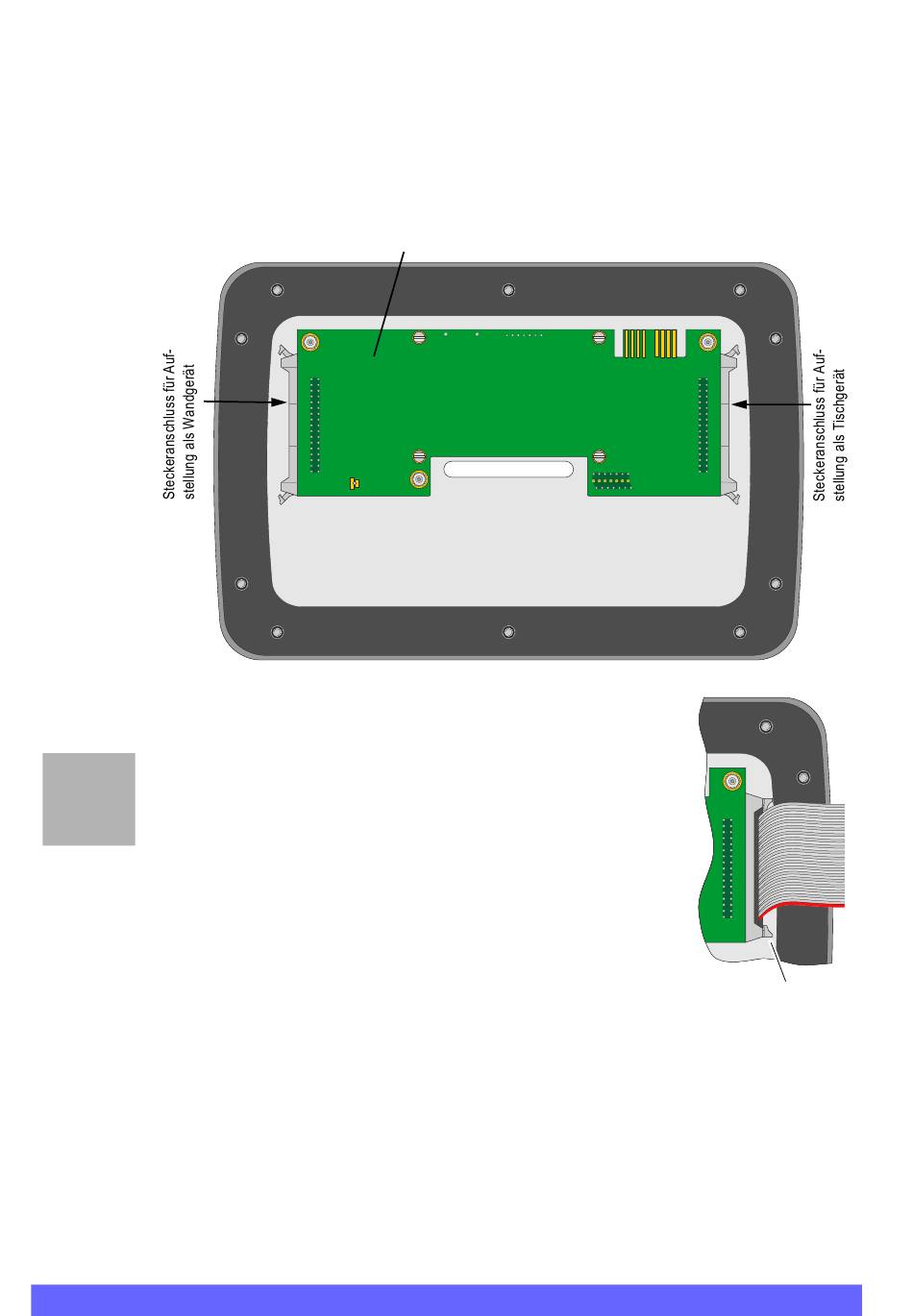

Abb. 10 Steckeranschluss in der Anzeigeplatine
Umstecken des Kabels:
Kabel
umstecken
1. Lösen Sie die Verriegelung des Steckers.
2. Ziehen Sie das Flachbandkabel waagerecht aus dem Stecker.
3. Stecken Sie das Flachbandkabel in den richtigen Steckeran-
schluss.
Achten Sie darauf, dass die Verriegelung des Steckers einrastet.
26
Anzeigeplatine
82c-2 Auswertegerät • Bedienungsanleitung
Verriegelung
des Steckers
