6 Aufbau / Installation
6.8 Elektrischer Anschluss über die Terminal Box S-G05 mit Schraubklemmen
Der elektrische Anschluss der Mikrozahnringpumpe erfolgt alternativ über die
Terminal Box S-G05 mit Schraubklemmen. Diese ermöglicht die Inbetriebnahme
der Mikrozahnringpumpe durch:
− Anschlussmöglichkeit der Spannungsversorgung über vorhandene
− alternativer Spannungsanschluss über Hohlstecker nach DIN 45323
− Potentiometer zur Drehzahlstellung
− analoger Spannungseingang 0-10 V und 0 (4)-20 mA zur Drehzahlstellung
− Umschaltung der Drehzahlstellung über DIP-Schalter
− 9-poliger Anschlussstecker für RS-232 Schnittstelle
− Fehler-Ausgang geschaltet auf Status LED zur Anzeige des Betriebszustandes
− interne elektrische Entstörfilter zur Erfüllung der CE-Richtlinien
− digitaler Eingang mit Schraubanschluss
2x Ø4,5

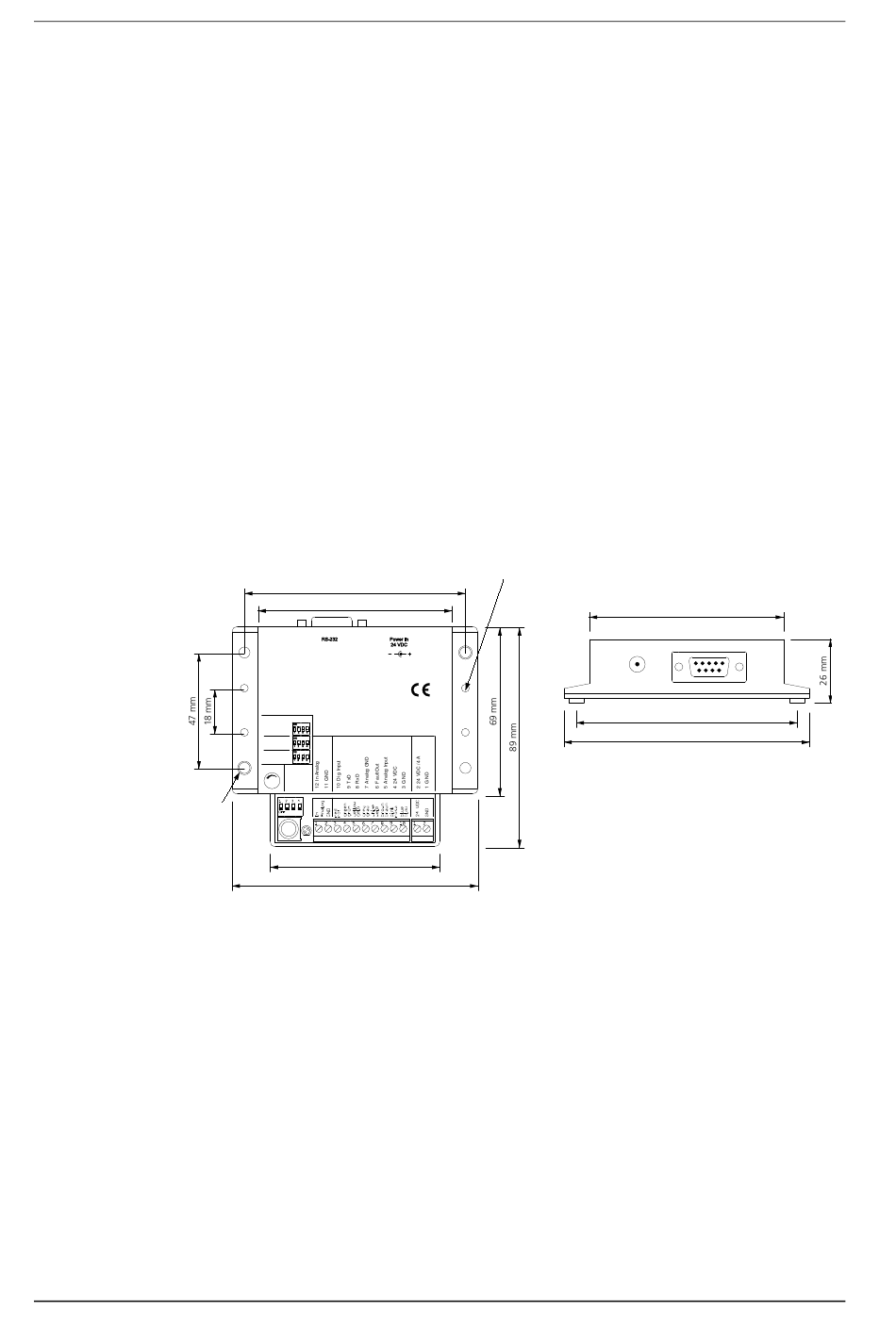

Bild 43 Abmessungen Terminal Box S-G05
62
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Schraubklemmen
ist auf die Schraubklemmen herausgeführt
(Normal/Fehler) bzw. wahlweise Triggereingang oder Frequenzausgang auf
vorhandener Schraubklemme
Montagemöglichkeit auf 35 mm Hutschiene
90 mm
79 mm
Terminal Box S-G05
HNP Mikrosysteme GmbH
Mode
0(4)...20 mA
0...10 V
Analog mzr-Pump / Motor
Extern
Poti
Speed Status
Ready: green
0
Fault: red
69 mm
100 mm
Technische Änderungen ohne Vorankündigung vorbehalten
4x Ø3,2 in Deckel und Bodenplatte
Power In
79 mm
90 mm
100 mm
