5 Optionale Ergänzungsmodule
Sollte eine andere Einbauvariante als die Standardbefestigungsvariante
(Pumpenaufschrift waagerecht lesbar) ausgewählt werden, besteht die
Möglichkeit Sperrmediumein- und -auslass zu vertauschen. Ein Nachfließen und
die Luftfreiheit des Sperrmediums in der Kammer sind in jedem Fall
sicherzustellen.
Gebrauch des Anschlussset Sperrdichtung (separates Zubehör)
Die Montage des Anschlussset Sperrdichtung erfolgt auf der tiefer liegenden
!
Seite des Sperrdichtungsmoduls (siehe Bild 9).
Bei der Montage ist darauf zu achten, dass die Ferrule bündig mit dem Rohr
montiert ist und dass diese in der Anschlussverschraubung der Sperrdichtung
durch Einschrauben verpresst wird.

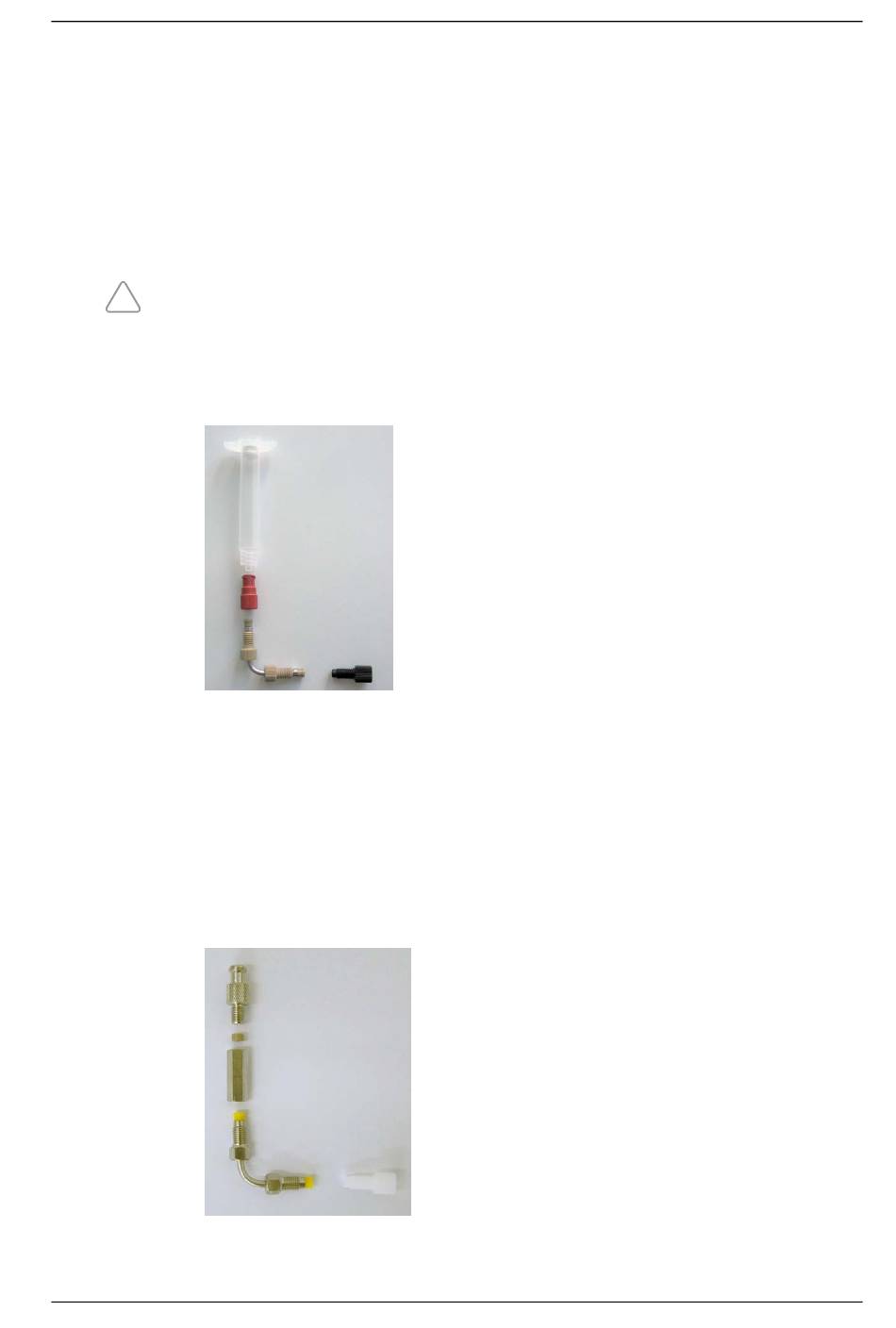

Bild 10
Montageansicht des Anschlussset Sperrdichtung (Standardausführung)
Anschlussset Sperrdichtung in Edelstahlausführung (separates Zubehör)
Auf Wunsch ist das Anschlussset Sperrdichtung auch in Edelstahlausführung
erhältlich. Die Handhabung entspricht der des Standardanschlusssets. Als
Befüll- und Vorratsgefäß wird hier eine Ganzglasspritze mitgeliefert.
Bild 11
Montageansicht des Anschlussset Sperrdichtung in Edelstahlausführung
Ausgabe: April 2016
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-11508, mzr-11508X1
21
