5 Optionale Ergänzungsmodule
Bild 23
Aufbau der Mikrozahnringpumpe mit Sperrdichtungsmodul am Beispiel der mzr-4605 (Darstellung mit
Anschlussset Sperrdichtung Variante)
Sollte eine andere Einbauvariante als die Standardbefestigungsvariante
(Pumpenaufschrift waagerecht lesbar) ausgewählt werden, besteht die
Möglichkeit Sperrmediumein- und -auslass zu vertauschen. Ein Nachfließen
und die Luftfreiheit des Sperrmediums in der Kammer sind in jedem Fall
sicherzustellen.
Gebrauch Anschlussset Sperrdichtung (separates Zubehör)
Die Montage des Anschlusssets Sperrdichtung erfolgt auf der tiefer liegenden
!
Seite des Sperrdichtungsmoduls (siehe Fehler! Verweisquelle konnte nicht
gefunden werden.).
Bei der Montage ist darauf zu achten, dass die Ferrule bündig mit dem Rohr
montiert ist und dass diese in der Anschlussverschraubung der Sperrdichtung
durch Einschrauben verpresst wird.

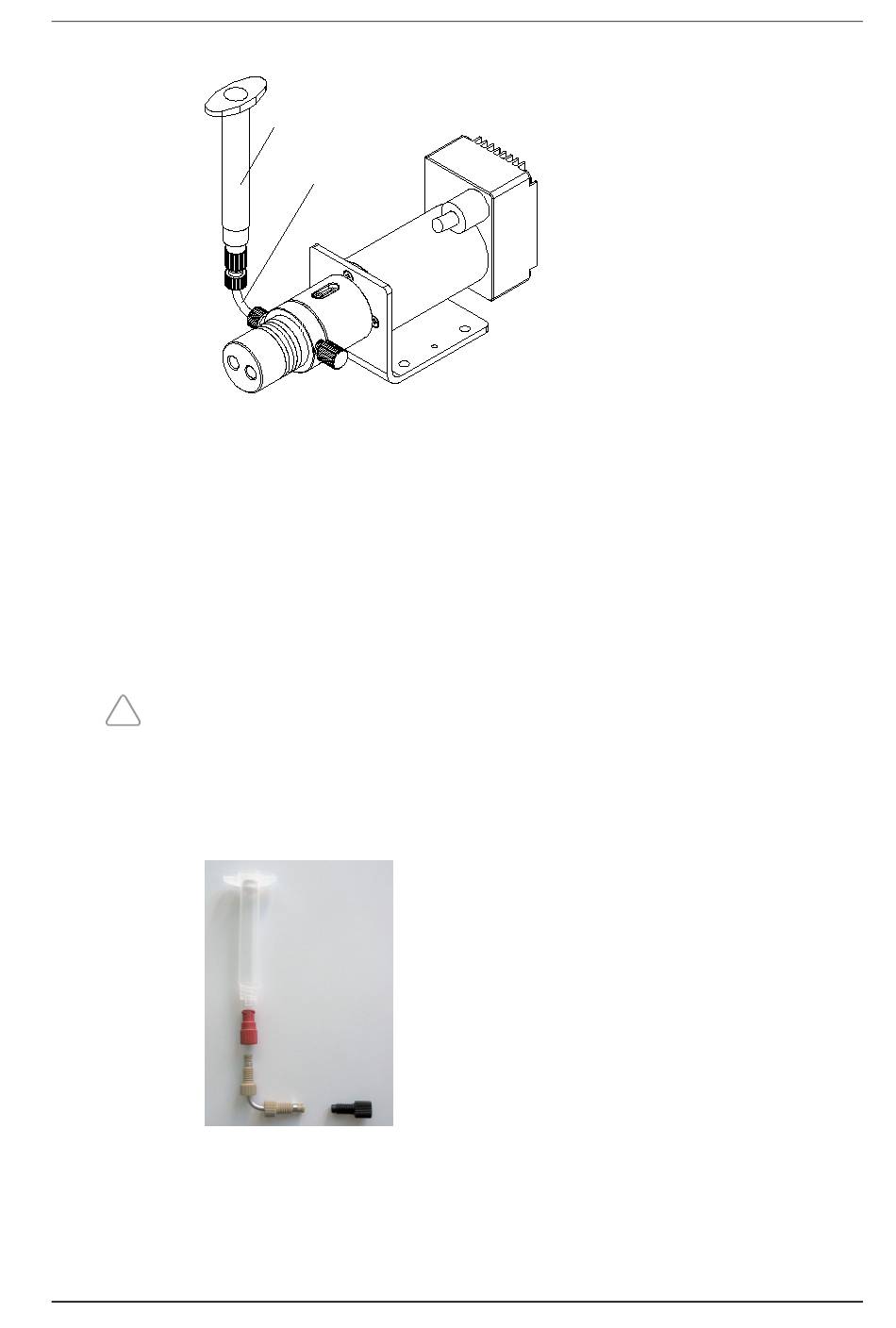

Bild 24
Montageansicht des Sperrdichtungsmoduls (Standardausführung)
