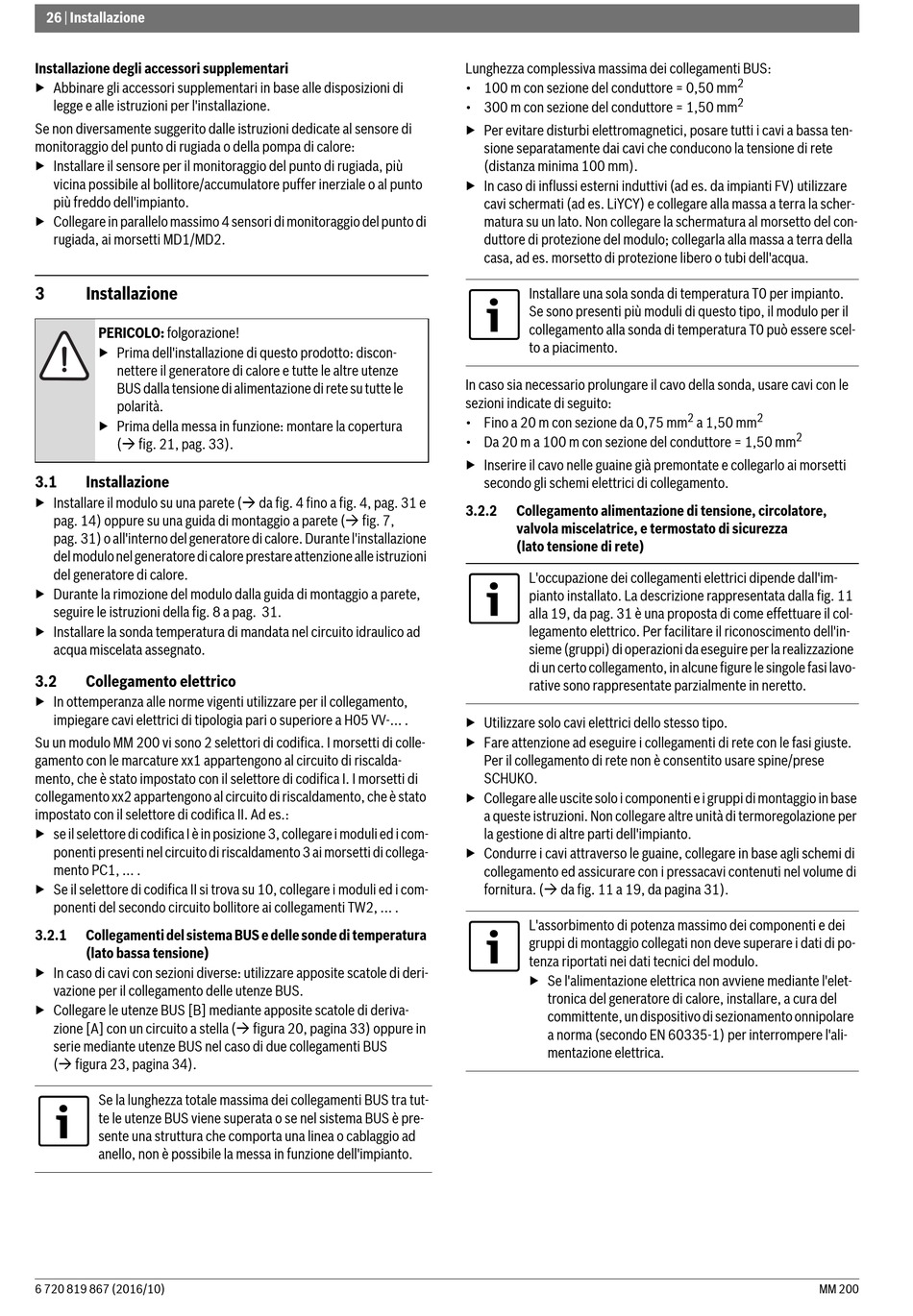

26 | Installazione

Installazione degli accessori supplementari
▶ Abbinare gli accessori supplementari in base alle disposizioni di
legge e alle istruzioni per l'installazione.
Se non diversamente suggerito dalle istruzioni dedicate al sensore di
monitoraggio del punto di rugiada o della pompa di calore:
▶ Installare il sensore per il monitoraggio del punto di rugiada, più
vicina possibile al bollitore/accumulatore puffer inerziale o al punto
più freddo dell'impianto.
▶ Collegare in parallelo massimo 4 sensori di monitoraggio del punto di
rugiada, ai morsetti MD1/MD2.
3 Installazione
PERICOLO: folgorazione!
▶ Prima dell'installazione di questo prodotto: discon-
nettere il generatore di calore e tutte le altre utenze
BUS dalla tensione di alimentazione di rete su tutte le
polarità.
▶ Prima della messa in funzione: montare la copertura
( fig. 21, pag. 33).
3.1 Installazione
▶ Installare il modulo su una parete ( da fig. 4 fino a fig. 4, pag. 31 e
pag. 14) oppure su una guida di montaggio a parete ( fig. 7,
pag. 31) o all'interno del generatore di calore. Durante l'installazione
del modulo nel generatore di calore prestare attenzione alle istruzioni
del generatore di calore.
▶ Durante la rimozione del modulo dalla guida di montaggio a parete,
seguire le istruzioni della fig. 8 a pag. 31.
▶ Installare la sonda temperatura di mandata nel circuito idraulico ad
acqua miscelata assegnato.
3.2

Collegamento elettrico

▶ In ottemperanza alle norme vigenti utilizzare per il collegamento,
impiegare cavi elettrici di tipologia pari o superiore a H05 VV-... .
Su un modulo MM 200 vi sono 2 selettori di codifica. I morsetti di colle-
gamento con le marcature xx1 appartengono al circuito di riscalda-
mento, che è stato impostato con il selettore di codifica I. I morsetti di
collegamento xx2 appartengono al circuito di riscaldamento, che è stato
impostato con il selettore di codifica II. Ad es.:
▶ se il selettore di codifica I è in posizione 3, collegare i moduli ed i com-
ponenti presenti nel circuito di riscaldamento 3 ai morsetti di collega-
mento PC1, ... .
▶ Se il selettore di codifica II si trova su 10, collegare i moduli ed i com-
ponenti del secondo circuito bollitore ai collegamenti TW2, ... .
3.2.1 Collegamenti del sistema BUS e delle sonde di temperatura
(lato bassa tensione)
▶ In caso di cavi con sezioni diverse: utilizzare apposite scatole di deri-
vazione per il collegamento delle utenze BUS.
▶ Collegare le utenze BUS [B] mediante apposite scatole di deriva-
zione [A] con un circuito a stella ( figura 20, pagina 33) oppure in
serie mediante utenze BUS nel caso di due collegamenti BUS
( figura 23, pagina 34).
Se la lunghezza totale massima dei collegamenti BUS tra tut-
te le utenze BUS viene superata o se nel sistema BUS è pre-
sente una struttura che comporta una linea o cablaggio ad
anello, non è possibile la messa in funzione dell'impianto.
6 720 819 867 (2016/10)
Lunghezza complessiva massima dei collegamenti BUS:
• 100 m con sezione del conduttore = 0,50 mm
• 300 m con sezione del conduttore = 1,50 mm
▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a bassa ten-
sione separatamente dai cavi che conducono la tensione di rete
(distanza minima 100 mm).
▶ In caso di influssi esterni induttivi (ad es. da impianti FV) utilizzare
cavi schermati (ad es. LiYCY) e collegare alla massa a terra la scher-
matura su un lato. Non collegare la schermatura al morsetto del con-
duttore di protezione del modulo; collegarla alla massa a terra della
casa, ad es. morsetto di protezione libero o tubi dell'acqua.
Installare una sola sonda di temperatura T0 per impianto.
Se sono presenti più moduli di questo tipo, il modulo per il
collegamento alla sonda di temperatura T0 può essere scel-
to a piacimento.
In caso sia necessario prolungare il cavo della sonda, usare cavi con le
sezioni indicate di seguito:
• Fino a 20 m con sezione da 0,75 mm
• Da 20 m a 100 m con sezione del conduttore = 1,50 mm
▶ Inserire il cavo nelle guaine già premontate e collegarlo ai morsetti
secondo gli schemi elettrici di collegamento.
3.2.2 Collegamento alimentazione di tensione, circolatore,
valvola miscelatrice, e termostato di sicurezza
(lato tensione di rete)
L'occupazione dei collegamenti elettrici dipende dall'im-
pianto installato. La descrizione rappresentata dalla fig. 11
alla 19, da pag. 31 è una proposta di come effettuare il col-
legamento elettrico. Per facilitare il riconoscimento dell'in-
sieme (gruppi) di operazioni da eseguire per la realizzazione
di un certo collegamento, in alcune figure le singole fasi lavo-
rative sono rappresentate parzialmente in neretto.
▶ Utilizzare solo cavi elettrici dello stesso tipo.
▶ Fare attenzione ad eseguire i collegamenti di rete con le fasi giuste.
Per il collegamento di rete non è consentito usare spine/prese
SCHUKO.
▶ Collegare alle uscite solo i componenti e i gruppi di montaggio in base
a queste istruzioni. Non collegare altre unità di termoregolazione per
la gestione di altre parti dell'impianto.
▶ Condurre i cavi attraverso le guaine, collegare in base agli schemi di
collegamento ed assicurare con i pressacavi contenuti nel volume di
fornitura. ( da fig. 11 a 19, da pagina 31).
L'assorbimento di potenza massimo dei componenti e dei
gruppi di montaggio collegati non deve superare i dati di po-
tenza riportati nei dati tecnici del modulo.
▶ Se l'alimentazione elettrica non avviene mediante l'elet-
tronica del generatore di calore, installare, a cura del
committente, un dispositivo di sezionamento onnipolare
a norma (secondo EN 60335-1) per interrompere l'ali-
mentazione elettrica.
2
2
2 2
a 1,50 mm
2
MM 200
