Istruzioni di montaggio solo per personale specializzato
5. Collegare tutti i conduttori di terra disponibili alla relativa morsettiera 5.
6. Appoggiare il coperchio dell'alloggiamento sul bordo superiore della parte
inferiore dell'alloggiamento e inclinare verso il basso il coperchio finché
non si sente uno scatto.
7. Inserire nuovamente il selettore di temperatura 1. Fare attenzione che
sia perfettamente in asse.

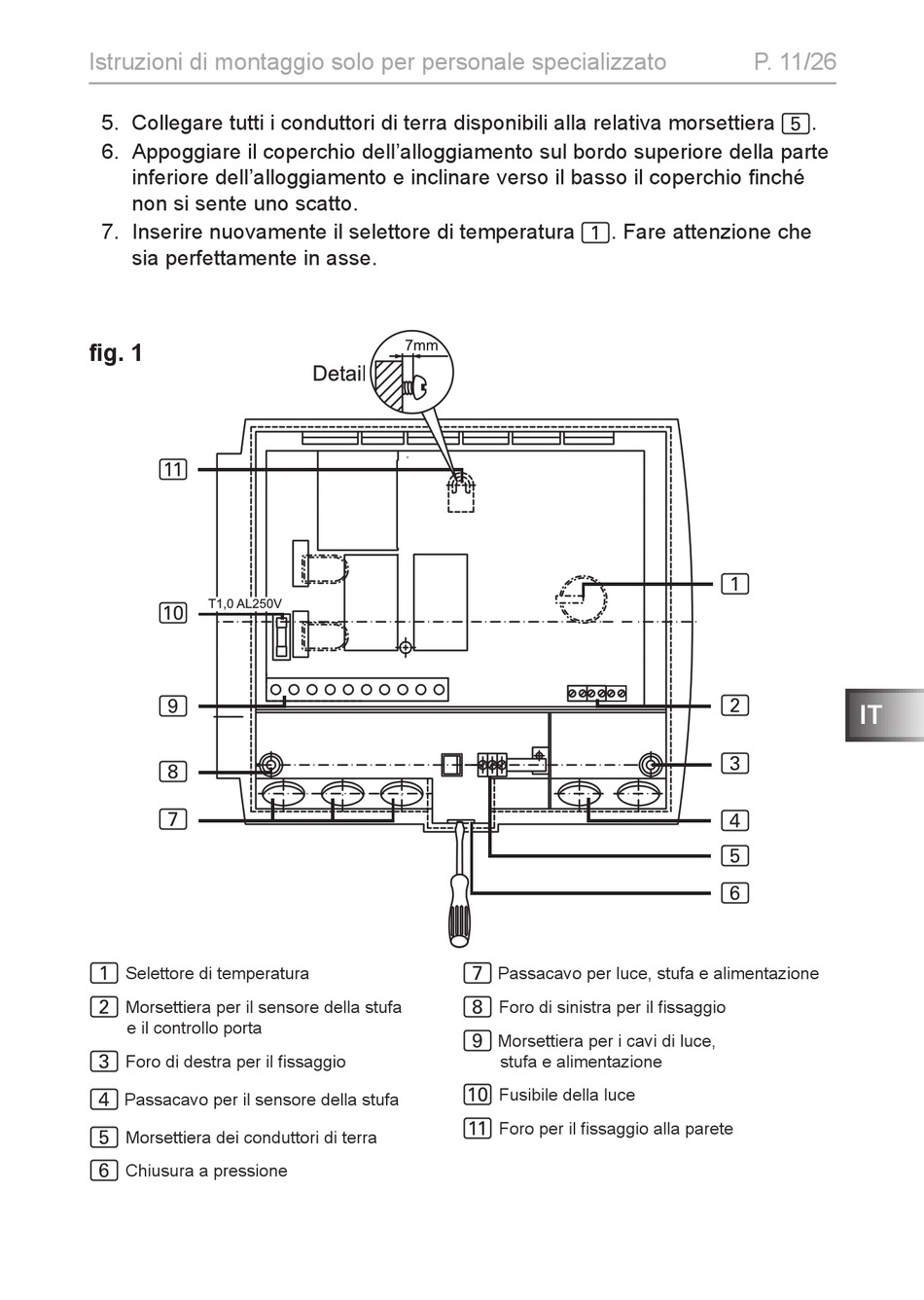

fig. 1
b
a
9
8
7
Selettore di temperatura
1
Morsettiera per il sensore della stufa
2
e il controllo porta
Foro di destra per il fissaggio
3
Passacavo per il sensore della stufa
4
Morsettiera dei conduttori di terra
5
Chiusura a pressione
6
Passacavo per luce, stufa e alimentazione
7
Foro di sinistra per il fissaggio
8
Morsettiera per i cavi di luce,
9
stufa e alimentazione
Fusibile della luce
a
Foro per il fissaggio alla parete
b
P. 11/26
