Szerelési útmutató –kizárólag szakembereknek

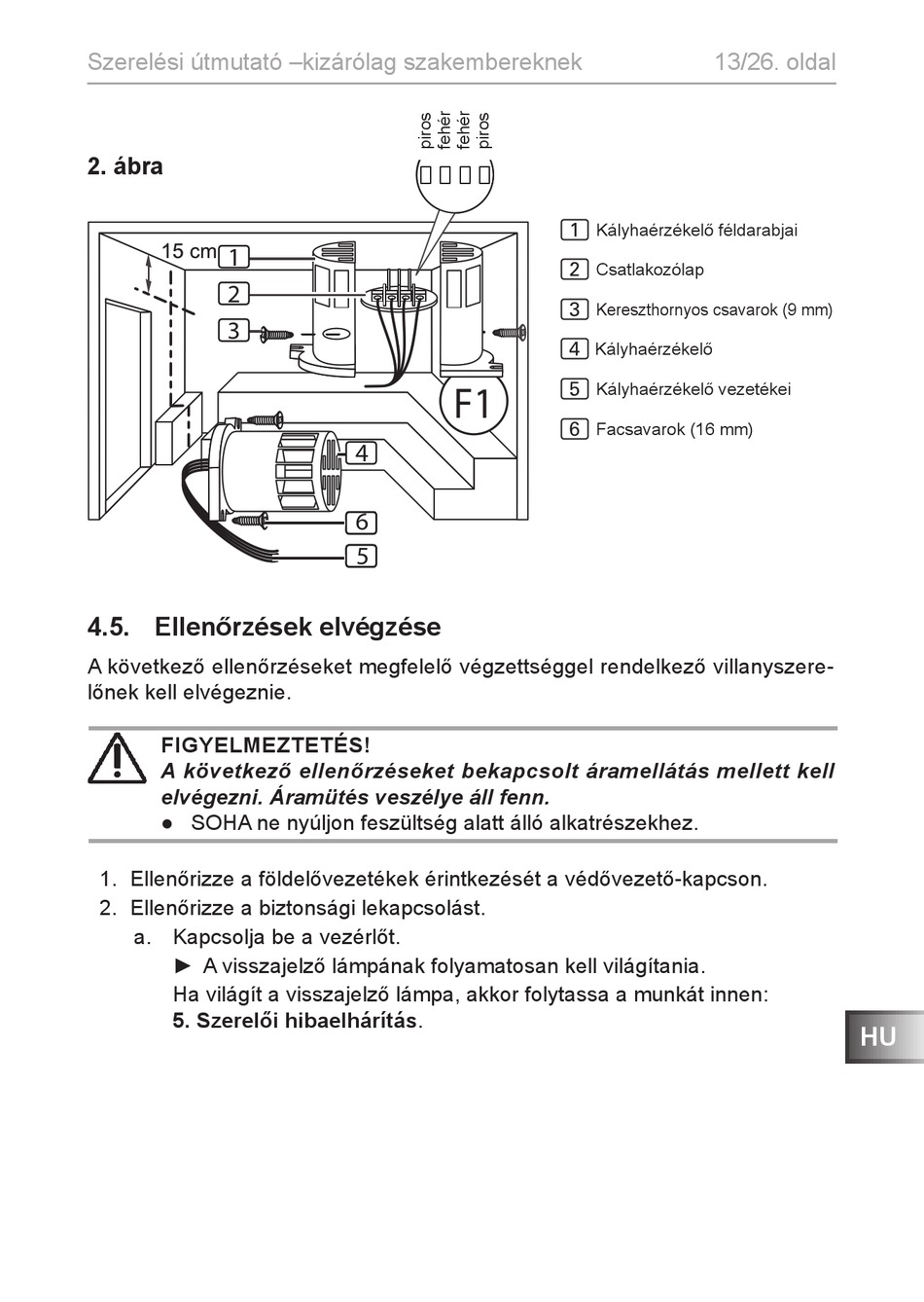

2. ábra
1
2
3
4.5. Ellenőrzések elvégzése
A következő ellenőrzéseket megfelelő végzettséggel rendelkező villanyszere-
lőnek kell elvégeznie.
FIGYELMEZTETÉS!
A következő ellenőrzéseket bekapcsolt áramellátás mellett kell
elvégezni. Áramütés veszélye áll fenn.
● SOHA ne nyúljon feszültség alatt álló alkatrészekhez.
1. Ellenőrizze a földelővezetékek érintkezését a védővezető-kapcson.
2. Ellenőrizze a biztonsági lekapcsolást.
a. Kapcsolja be a vezérlőt.
► A visszajelző lámpának folyamatosan kell világítania.
Ha világít a visszajelző lámpa, akkor folytassa a munkát innen:
5. Szerelői hibaelhárítás.
F1
4
6
5
13/26. oldal
Kályhaérzékelő féldarabjai
1
Csatlakozólap
2
Kereszthornyos csavarok (9 mm)
3
4 Kályhaérzékelő
Kályhaérzékelő vezetékei
5
Facsavarok (16 mm)
6
