Monteringsanvisning endast för fackpersonal

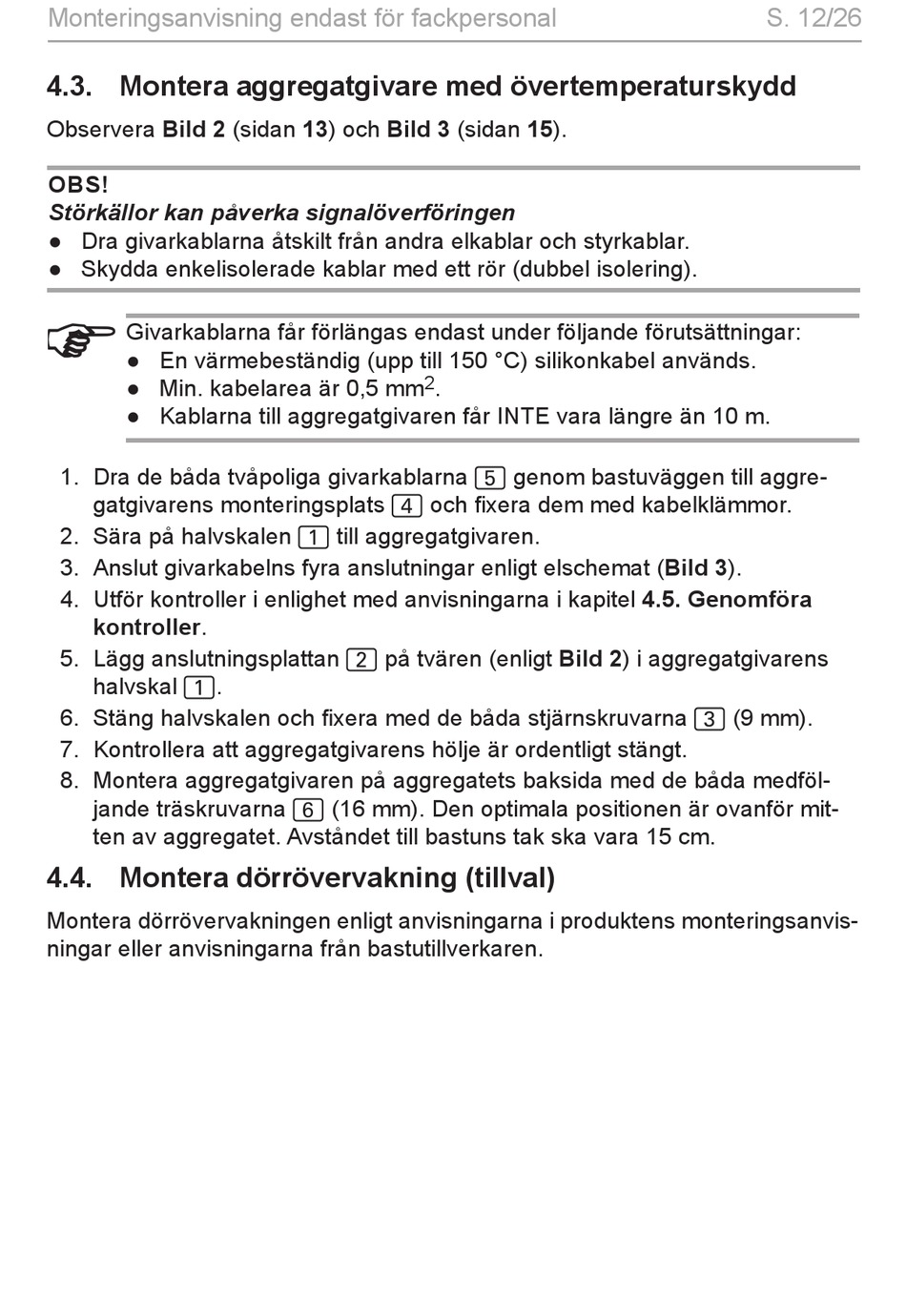

4.3. Montera aggregatgivare med övertemperaturskydd
Observera Bild 2 (sidan 13) och Bild 3 (sidan 15).
OBS!
Störkällor kan påverka signalöverföringen
● Dra givarkablarna åtskilt från andra elkablar och styrkablar.
● Skydda enkelisolerade kablar med ett rör (dubbel isolering).
Givarkablarna får förlängas endast under följande förutsättningar:
● En värmebeständig (upp till 150 °C) silikonkabel används.
● Min. kabelarea är 0,5 mm
● Kablarna till aggregatgivaren får INTE vara längre än 10 m.
1. Dra de båda tvåpoliga givarkablarna 5 genom bastuväggen till aggre-
gatgivarens monteringsplats 4 och fixera dem med kabelklämmor.
2. Sära på halvskalen 1 till aggregatgivaren.
3. Anslut givarkabelns fyra anslutningar enligt elschemat (Bild 3).
4. Utför kontroller i enlighet med anvisningarna i kapitel 4.5. Genomföra
kontroller.
5. Lägg anslutningsplattan 2 på tvären (enligt Bild 2) i aggregatgivarens
halvskal 1.
6. Stäng halvskalen och fixera med de båda stjärnskruvarna 3 (9 mm).
7. Kontrollera att aggregatgivarens hölje är ordentligt stängt.
8. Montera aggregatgivaren på aggregatets baksida med de båda medföl-
jande träskruvarna 6 (16 mm). Den optimala positionen är ovanför mit-
ten av aggregatet. Avståndet till bastuns tak ska vara 15 cm.
4.4. Montera dörrövervakning (tillval)
Montera dörrövervakningen enligt anvisningarna i produktens monteringsanvis-
ningar eller anvisningarna från bastutillverkaren.
2
.
S. 12/26
