Monteringsanvisning endast för fackpersonal

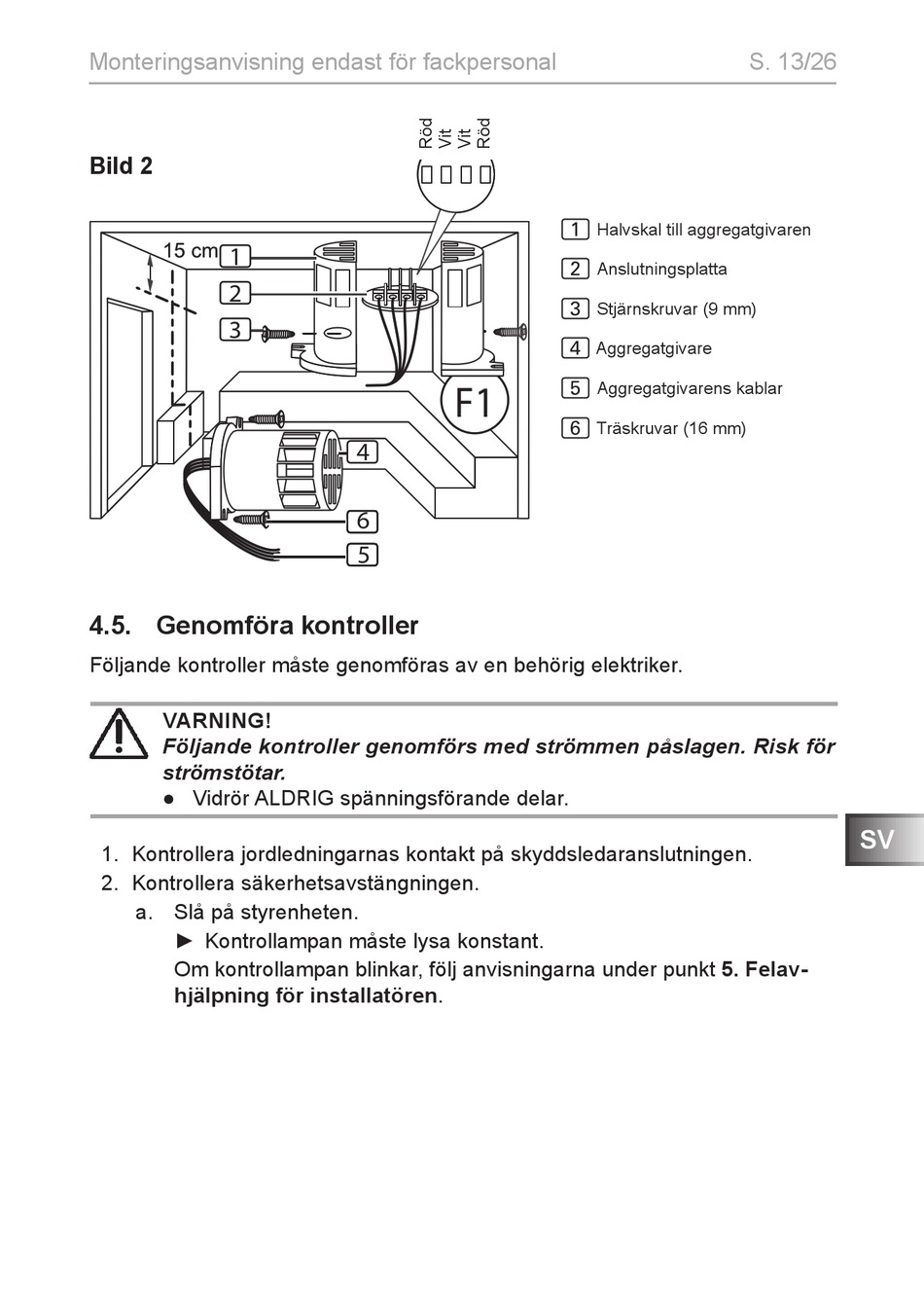

Bild 2
1
2
3
4.5. Genomföra kontroller
Följande kontroller måste genomföras av en behörig elektriker.
VARNING!
Följande kontroller genomförs med strömmen påslagen. Risk för
strömstötar.
● Vidrör ALDRIG spänningsförande delar.
1. Kontrollera jordledningarnas kontakt på skyddsledaranslutningen.
2. Kontrollera säkerhetsavstängningen.
a. Slå på styrenheten.
► Kontrollampan måste lysa konstant.
Om kontrollampan blinkar, följ anvisningarna under punkt 5. Felav-
hjälpning för installatören.
F1
4
6
5
Halvskal till aggregatgivaren
1
Anslutningsplatta
2
Stjärnskruvar (9 mm)
3
4
Aggregatgivare
Aggregatgivarens kablar
5
Träskruvar (16 mm)
6
S. 13/26
SV
