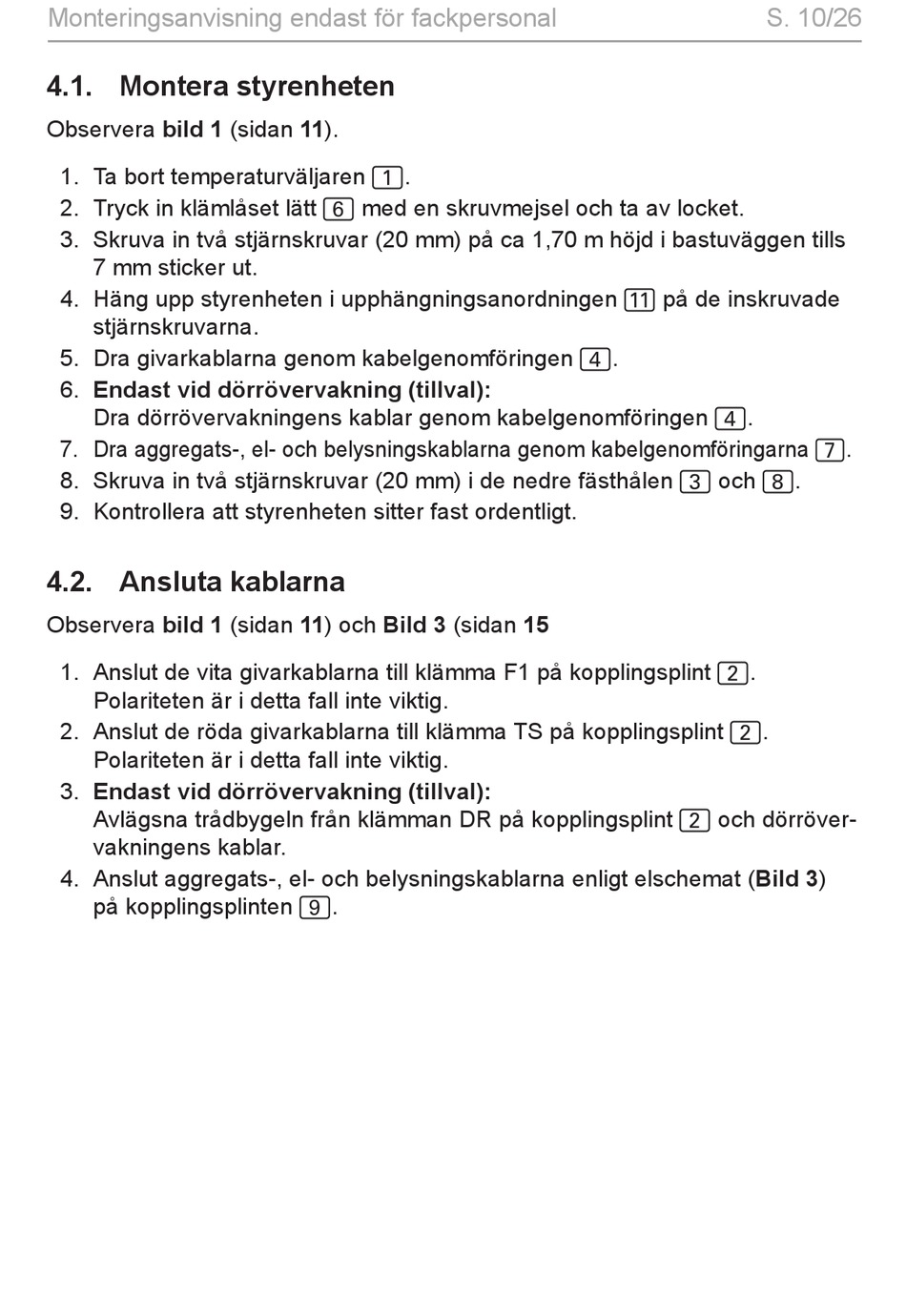

Monteringsanvisning endast för fackpersonal

4.1. Montera styrenheten

Observera bild 1 (sidan 11).
1. Ta bort temperaturväljaren 1.
2. Tryck in klämlåset lätt 6 med en skruvmejsel och ta av locket.
3. Skruva in två stjärnskruvar (20 mm) på ca 1,70 m höjd i bastuväggen tills
7 mm sticker ut.
4. Häng upp styrenheten i upphängningsanordningen b på de inskruvade
stjärnskruvarna.
5. Dra givarkablarna genom kabelgenomföringen 4.
6. Endast vid dörrövervakning (tillval):
Dra dörrövervakningens kablar genom kabelgenomföringen 4.
7. Dra aggregats-, el- och belysningskablarna genom kabelgenomföringarna 7.
8. Skruva in två stjärnskruvar (20 mm) i de nedre fästhålen 3 och 8.
9. Kontrollera att styrenheten sitter fast ordentligt.

4.2. Ansluta kablarna

Observera bild 1 (sidan 11) och Bild 3 (sidan 15
1. Anslut de vita givarkablarna till klämma F1 på kopplingsplint 2.
Polariteten är i detta fall inte viktig.
2. Anslut de röda givarkablarna till klämma TS på kopplingsplint 2.
Polariteten är i detta fall inte viktig.
3. Endast vid dörrövervakning (tillval):
Avlägsna trådbygeln från klämman DR på kopplingsplint 2 och dörröver-
vakningens kablar.
4. Anslut aggregats-, el- och belysningskablarna enligt elschemat (Bild 3)
på kopplingsplinten 9.
S. 10/26
