Instructions de montage uniquement pour le personnel spécialisé
6. Placez le cache du boîtier sur le bord supérieur de la partie inférieure
du boîtier et abaissez le cache du boîtier jusqu'à ce que vous entendiez
l'encliquetage.
7. Replacez le sélecteur de température 1. Attention, le pivot comporte
un côté aplati.

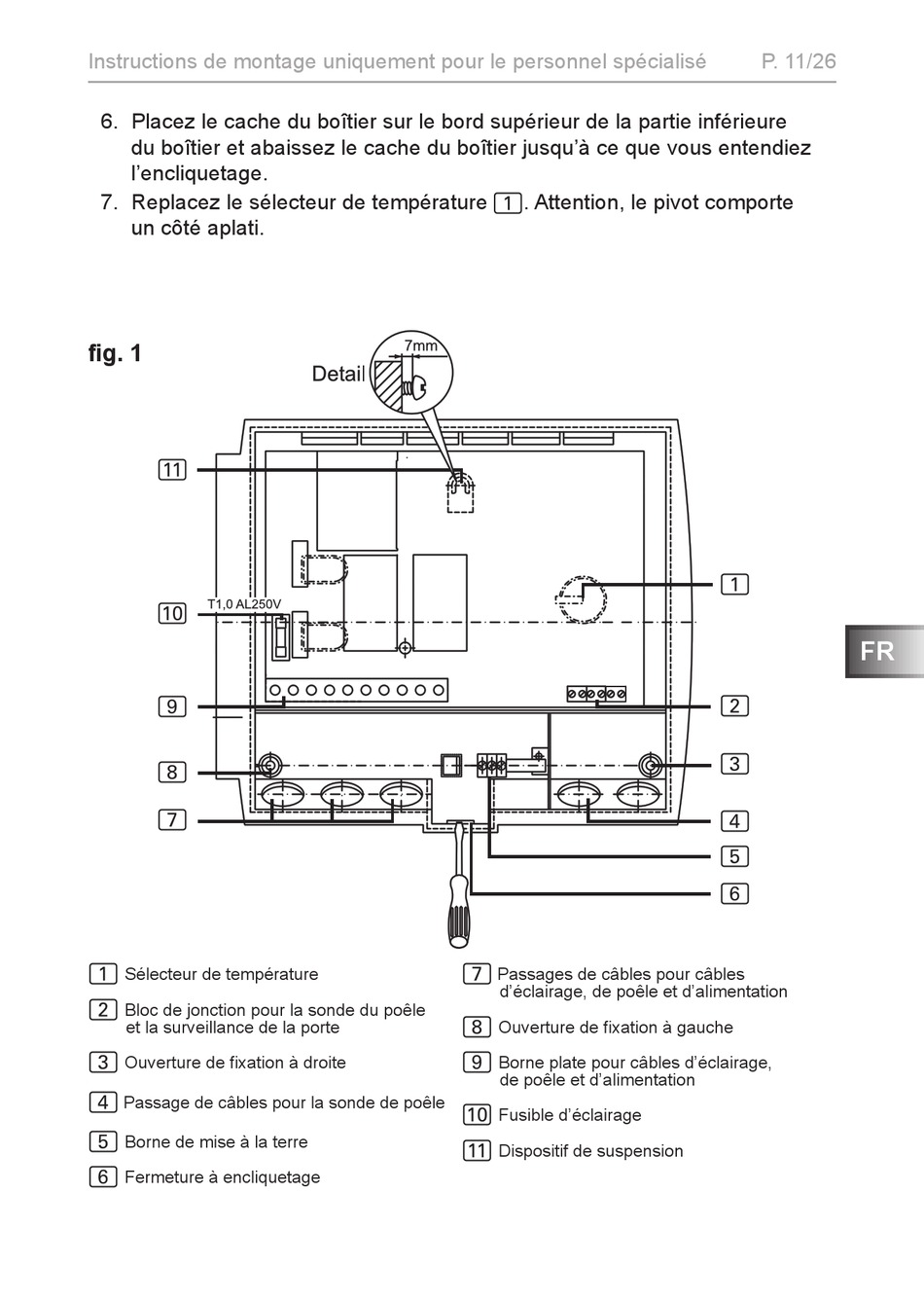

fig. 1
b
a
9
8
7
Sélecteur de température
1
Bloc de jonction pour la sonde du poêle
2
et la surveillance de la porte
Ouverture de fixation à droite
3
Passage de câbles pour la sonde de poêle
4
Borne de mise à la terre
5
Fermeture à encliquetage
6
Passages de câbles pour câbles
7
d'éclairage, de poêle et d'alimentation
Ouverture de fixation à gauche
8
Borne plate pour câbles d'éclairage,
9
de poêle et d'alimentation
Fusible d'éclairage
a
Dispositif de suspension
b
P. 11/26
1
FR
2
3
4
5
6
