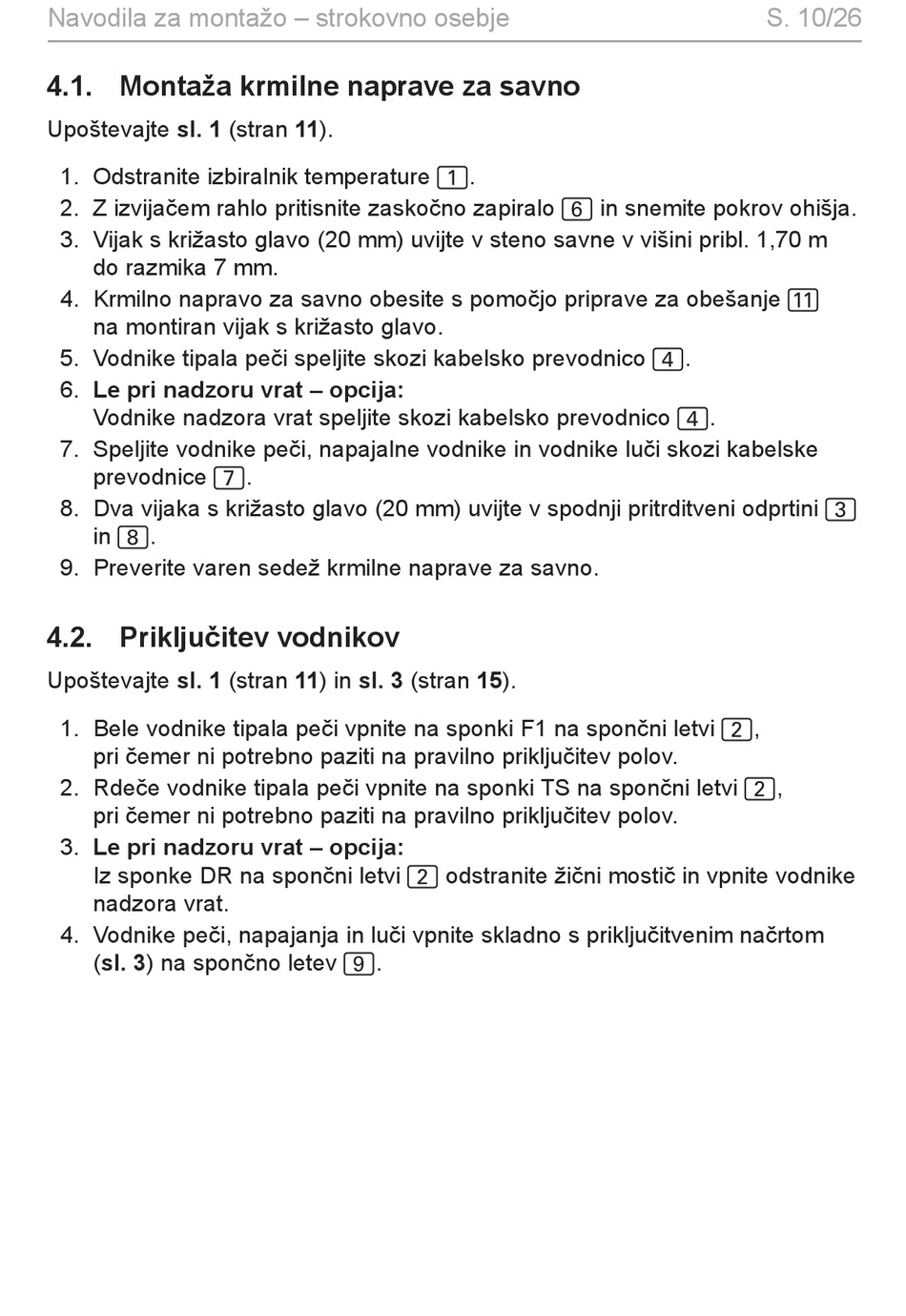

Navodila za montažo – strokovno osebje
4.1. Montaža krmilne naprave za savno
Upoštevajte sl. 1 (stran 11).
1. Odstranite izbiralnik temperature 1.
2. Z izvijačem rahlo pritisnite zaskočno zapiralo 6 in snemite pokrov ohišja.
3. Vijak s križasto glavo (20 mm) uvijte v steno savne v višini pribl. 1,70 m
do razmika 7 mm.
4. Krmilno napravo za savno obesite s pomočjo priprave za obešanje b
na montiran vijak s križasto glavo.
5. Vodnike tipala peči speljite skozi kabelsko prevodnico 4.
6. Le pri nadzoru vrat – opcija:
Vodnike nadzora vrat speljite skozi kabelsko prevodnico 4.
7. Speljite vodnike peči, napajalne vodnike in vodnike luči skozi kabelske
prevodnice 7.
8. Dva vijaka s križasto glavo (20 mm) uvijte v spodnji pritrditveni odprtini 3
in 8.
9. Preverite varen sedež krmilne naprave za savno.
4.2. Priključitev vodnikov
Upoštevajte sl. 1 (stran 11) in sl. 3 (stran 15).
1. Bele vodnike tipala peči vpnite na sponki F1 na spončni letvi 2,
pri čemer ni potrebno paziti na pravilno priključitev polov.
2. Rdeče vodnike tipala peči vpnite na sponki TS na spončni letvi 2,
pri čemer ni potrebno paziti na pravilno priključitev polov.
3. Le pri nadzoru vrat – opcija:
Iz sponke DR na spončni letvi 2 odstranite žični mostič in vpnite vodnike
nadzora vrat.
4. Vodnike peči, napajanja in luči vpnite skladno s priključitvenim načrtom
(sl. 3) na spončno letev 9.
S. 10/26
