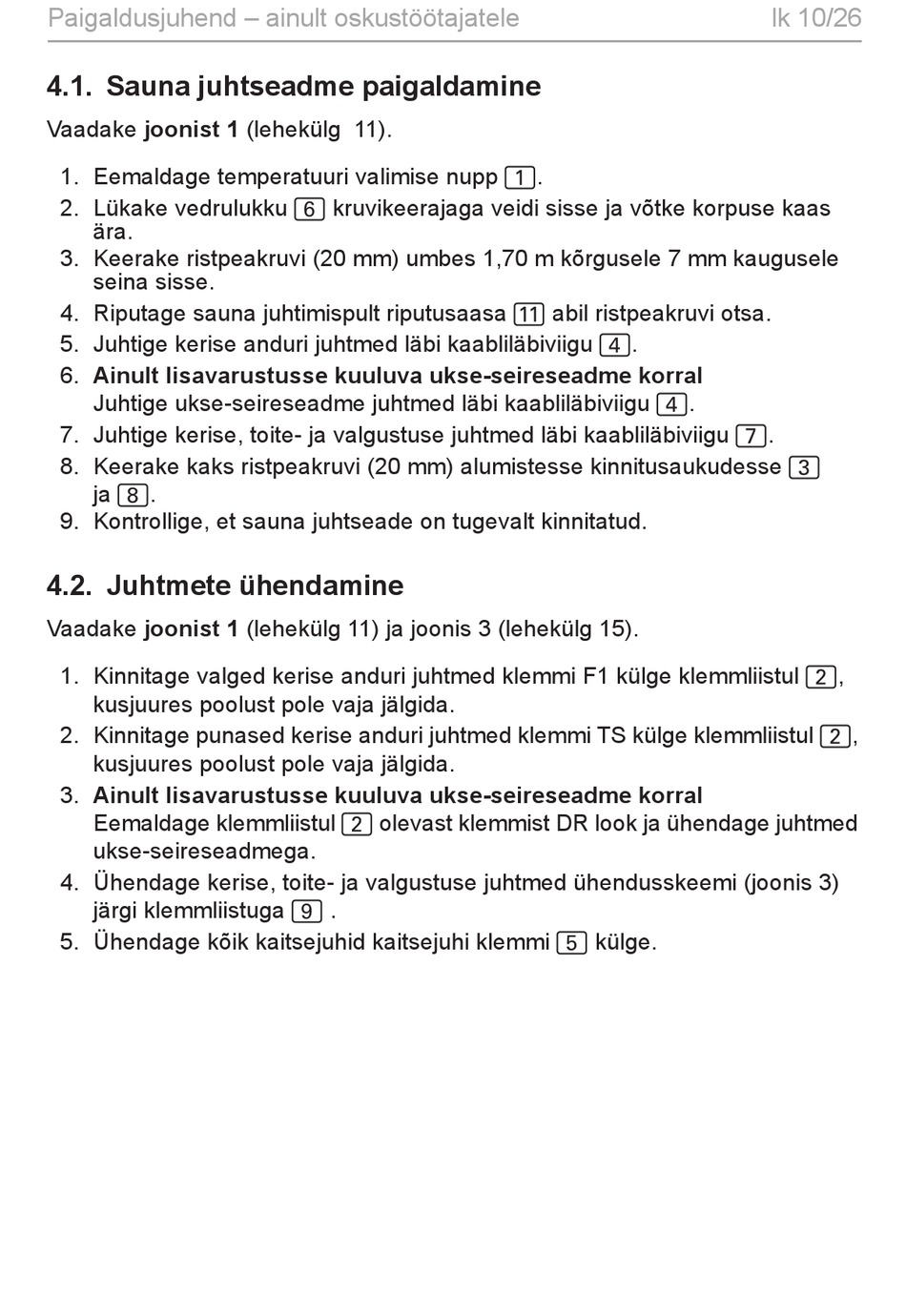

Paigaldusjuhend – ainult oskustöötajatele
4.1. Sauna juhtseadme paigaldamine
Vaadake joonist 1 (lehekülg 11).
1. Eemaldage temperatuuri valimise nupp 1.
2. Lükake vedrulukku 6 kruvikeerajaga veidi sisse ja võtke korpuse kaas
ära.
3. Keerake ristpeakruvi (20 mm) umbes 1,70 m kõrgusele 7 mm kaugusele
seina sisse.
4. Riputage sauna juhtimispult riputusaasa b abil ristpeakruvi otsa.
5. Juhtige kerise anduri juhtmed läbi kaabliläbiviigu 4.
6. Ainult lisavarustusse kuuluva ukse-seireseadme korral
Juhtige ukse-seireseadme juhtmed läbi kaabliläbiviigu 4.
7. Juhtige kerise, toite- ja valgustuse juhtmed läbi kaabliläbiviigu 7.
8. Keerake kaks ristpeakruvi (20 mm) alumistesse kinnitusaukudesse 3
ja 8.
9. Kontrollige, et sauna juhtseade on tugevalt kinnitatud.
4.2. Juhtmete ühendamine
Vaadake joonist 1 (lehekülg 11) ja joonis 3 (lehekülg 15).
1. Kinnitage valged kerise anduri juhtmed klemmi F1 külge klemmliistul 2,
kusjuures poolust pole vaja jälgida.
2. Kinnitage punased kerise anduri juhtmed klemmi TS külge klemmliistul 2,
kusjuures poolust pole vaja jälgida.
3. Ainult lisavarustusse kuuluva ukse-seireseadme korral
Eemaldage klemmliistul 2 olevast klemmist DR look ja ühendage juhtmed
ukse-seireseadmega.
4. Ühendage kerise, toite- ja valgustuse juhtmed ühendusskeemi (joonis 3)
järgi klemmliistuga 9 .
5. Ühendage kõik kaitsejuhid kaitsejuhi klemmi 5 külge.
lk 10/26
