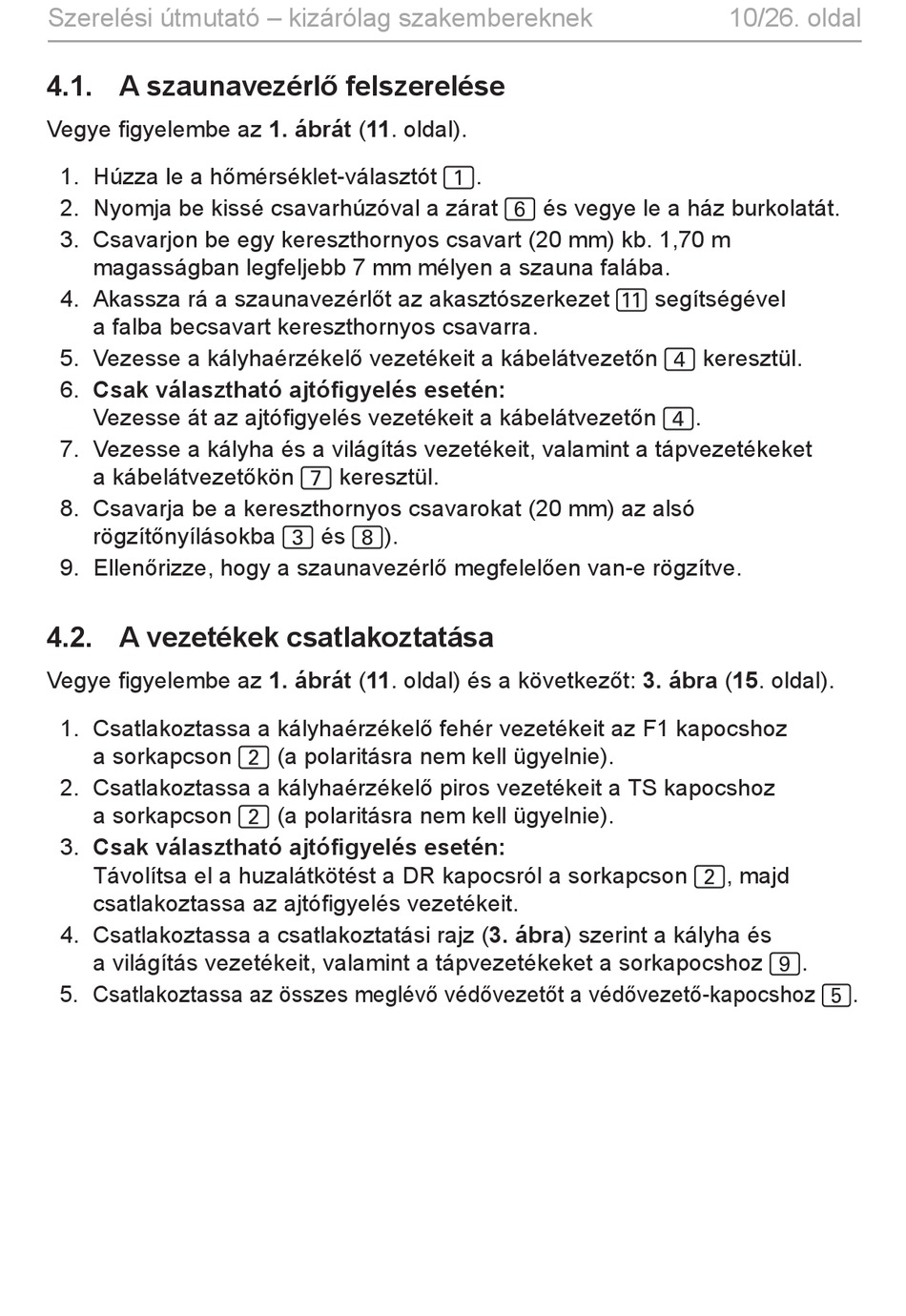

Szerelési útmutató – kizárólag szakembereknek
4.1. A szaunavezérlő felszerelése
Vegye figyelembe az 1. ábrát (11. oldal).
1. Húzza le a hőmérséklet-választót 1.
2. Nyomja be kissé csavarhúzóval a zárat 6 és vegye le a ház burkolatát.
3. Csavarjon be egy kereszthornyos csavart (20 mm) kb. 1,70 m
magasságban legfeljebb 7 mm mélyen a szauna falába.
4. Akassza rá a szaunavezérlőt az akasztószerkezet b segítségével
a falba becsavart kereszthornyos csavarra.
5. Vezesse a kályhaérzékelő vezetékeit a kábelátvezetőn 4 keresztül.
6. Csak választható ajtófigyelés esetén:
Vezesse át az ajtófigyelés vezetékeit a kábelátvezetőn 4.
7. Vezesse a kályha és a világítás vezetékeit, valamint a tápvezetékeket
a kábelátvezetőkön 7 keresztül.
8. Csavarja be a kereszthornyos csavarokat (20 mm) az alsó
rögzítőnyílásokba 3 és 8).
9. Ellenőrizze, hogy a szaunavezérlő megfelelően van-e rögzítve.
4.2. A vezetékek csatlakoztatása
Vegye figyelembe az 1. ábrát (11. oldal) és a következőt: 3. ábra (15. oldal).
1. Csatlakoztassa a kályhaérzékelő fehér vezetékeit az F1 kapocshoz
a sorkapcson 2 (a polaritásra nem kell ügyelnie).
2. Csatlakoztassa a kályhaérzékelő piros vezetékeit a TS kapocshoz
a sorkapcson 2 (a polaritásra nem kell ügyelnie).
3. Csak választható ajtófigyelés esetén:
Távolítsa el a huzalátkötést a DR kapocsról a sorkapcson 2, majd
csatlakoztassa az ajtófigyelés vezetékeit.
4. Csatlakoztassa a csatlakoztatási rajz (3. ábra) szerint a kályha és
a világítás vezetékeit, valamint a tápvezetékeket a sorkapocshoz 9.
5. Csatlakoztassa az összes meglévő védővezetőt a védővezető-kapocshoz 5.
10/26. oldal
