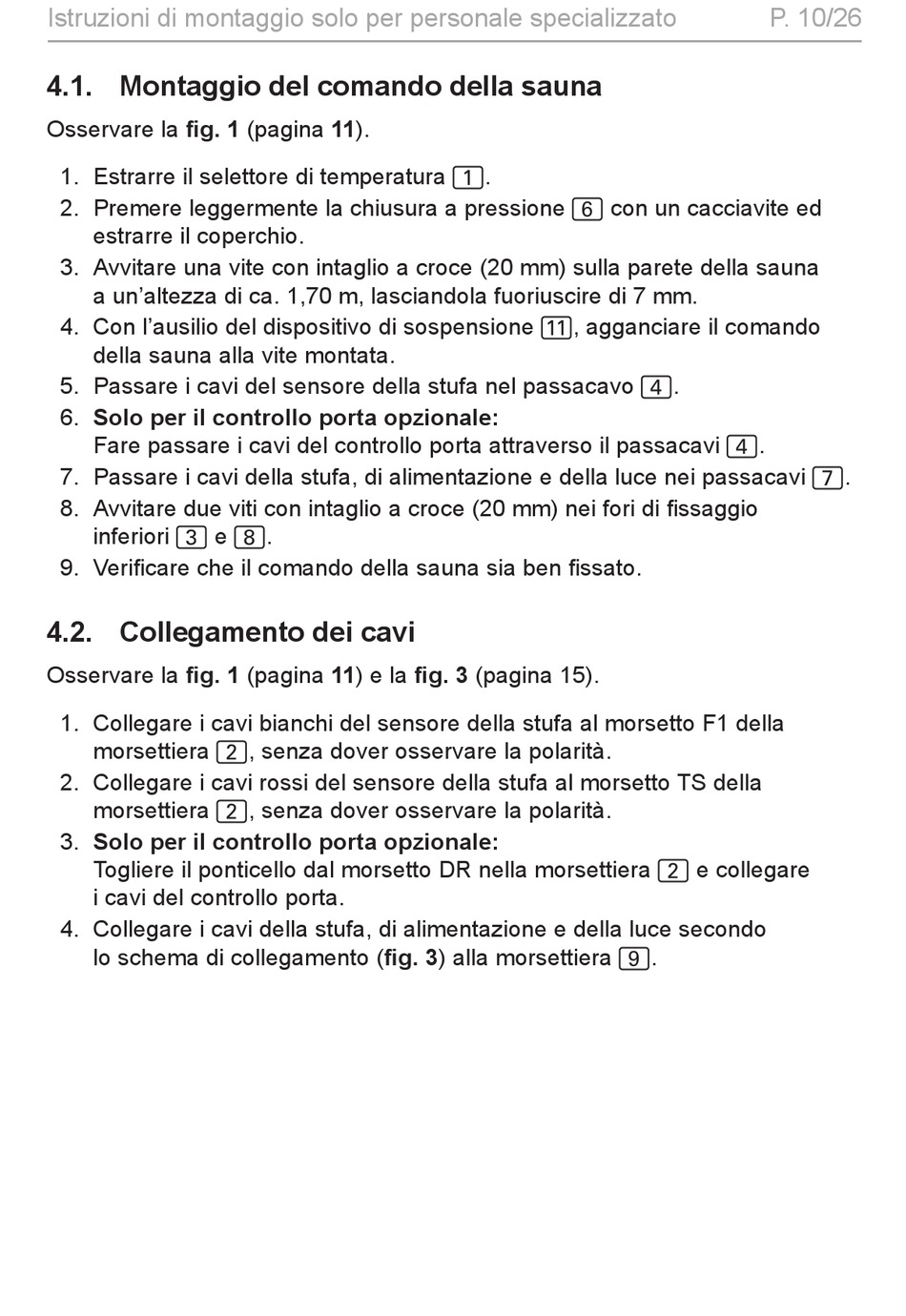

Istruzioni di montaggio solo per personale specializzato

4.1. Montaggio del comando della sauna

Osservare la fig. 1 (pagina 11).
1. Estrarre il selettore di temperatura 1.
2. Premere leggermente la chiusura a pressione 6 con un cacciavite ed
estrarre il coperchio.
3. Avvitare una vite con intaglio a croce (20 mm) sulla parete della sauna
a un'altezza di ca. 1,70 m, lasciandola fuoriuscire di 7 mm.
4. Con l'ausilio del dispositivo di sospensione b, agganciare il comando
della sauna alla vite montata.
5. Passare i cavi del sensore della stufa nel passacavo 4.
6. Solo per il controllo porta opzionale:
Fare passare i cavi del controllo porta attraverso il passacavi 4.
7. Passare i cavi della stufa, di alimentazione e della luce nei passacavi 7.
8. Avvitare due viti con intaglio a croce (20 mm) nei fori di fissaggio
inferiori 3 e 8.
9. Verificare che il comando della sauna sia ben fissato.

4.2. Collegamento dei cavi

Osservare la fig. 1 (pagina 11) e la fig. 3 (pagina 15).
1. Collegare i cavi bianchi del sensore della stufa al morsetto F1 della
morsettiera 2, senza dover osservare la polarità.
2. Collegare i cavi rossi del sensore della stufa al morsetto TS della
morsettiera 2, senza dover osservare la polarità.
3. Solo per il controllo porta opzionale:
Togliere il ponticello dal morsetto DR nella morsettiera 2 e collegare
i cavi del controllo porta.
4. Collegare i cavi della stufa, di alimentazione e della luce secondo
lo schema di collegamento (fig. 3) alla morsettiera 9.
P. 10/26
