Paigaldusjuhend – ainult oskustöötajatele

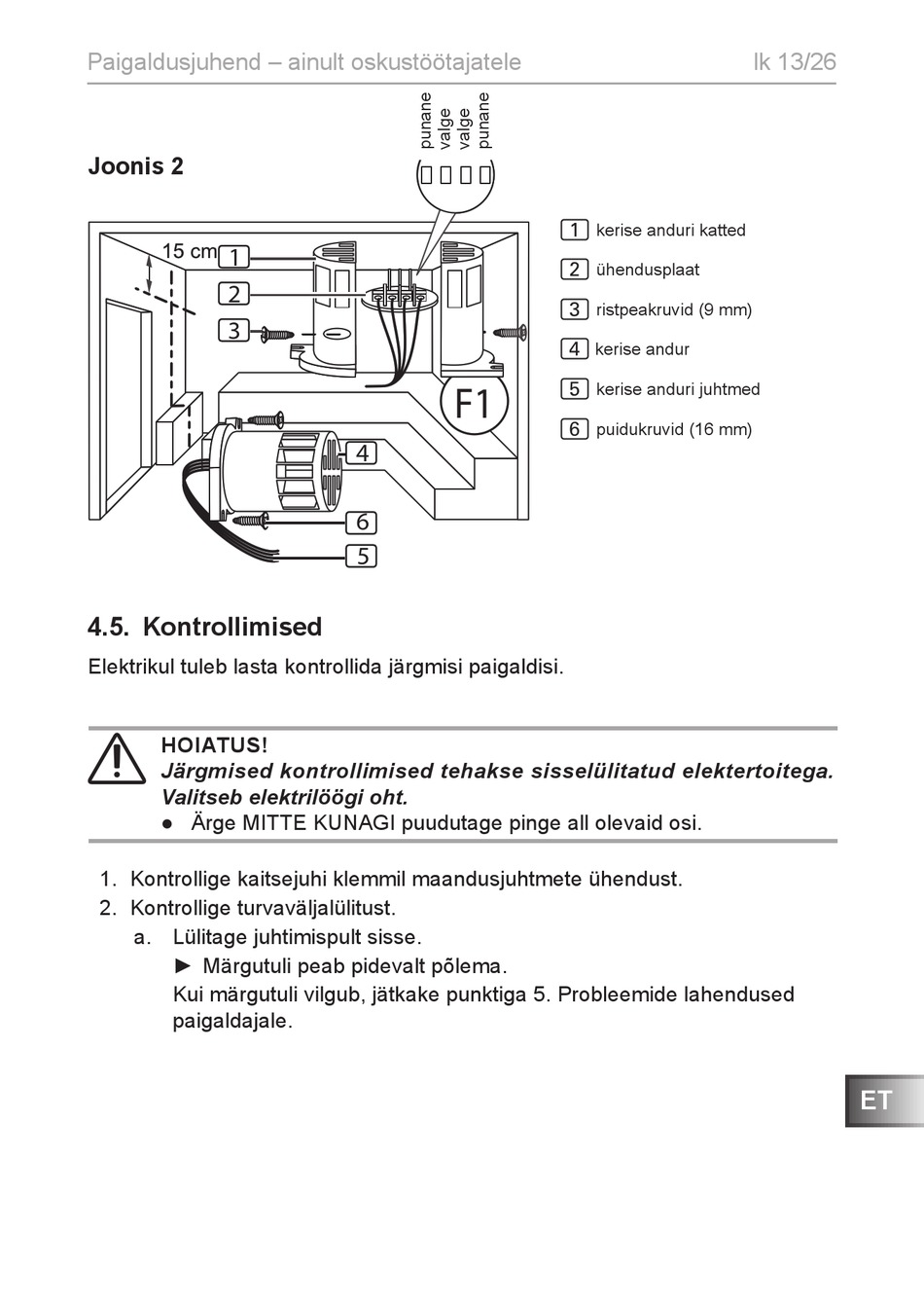

Joonis 2
1
2
3
4.5. Kontrollimised
Elektrikul tuleb lasta kontrollida järgmisi paigaldisi.
HOIATUS!
Järgmised kontrollimised tehakse sisselülitatud elektertoitega.
Valitseb elektrilöögi oht.
● Ärge MITTE KUNAGI puudutage pinge all olevaid osi.
1. Kontrollige kaitsejuhi klemmil maandusjuhtmete ühendust.
2. Kontrollige turvaväljalülitust.
a. Lülitage juhtimispult sisse.
► Märgutuli peab pidevalt põlema.
Kui märgutuli vilgub, jätkake punktiga 5. Probleemide lahendused
paigaldajale.
F1
4
6
5
kerise anduri katted
1
ühendusplaat
2
ristpeakruvid (9 mm)
3
4 kerise andur
kerise anduri juhtmed
5
puidukruvid (16 mm)
6
lk 13/26
ET
