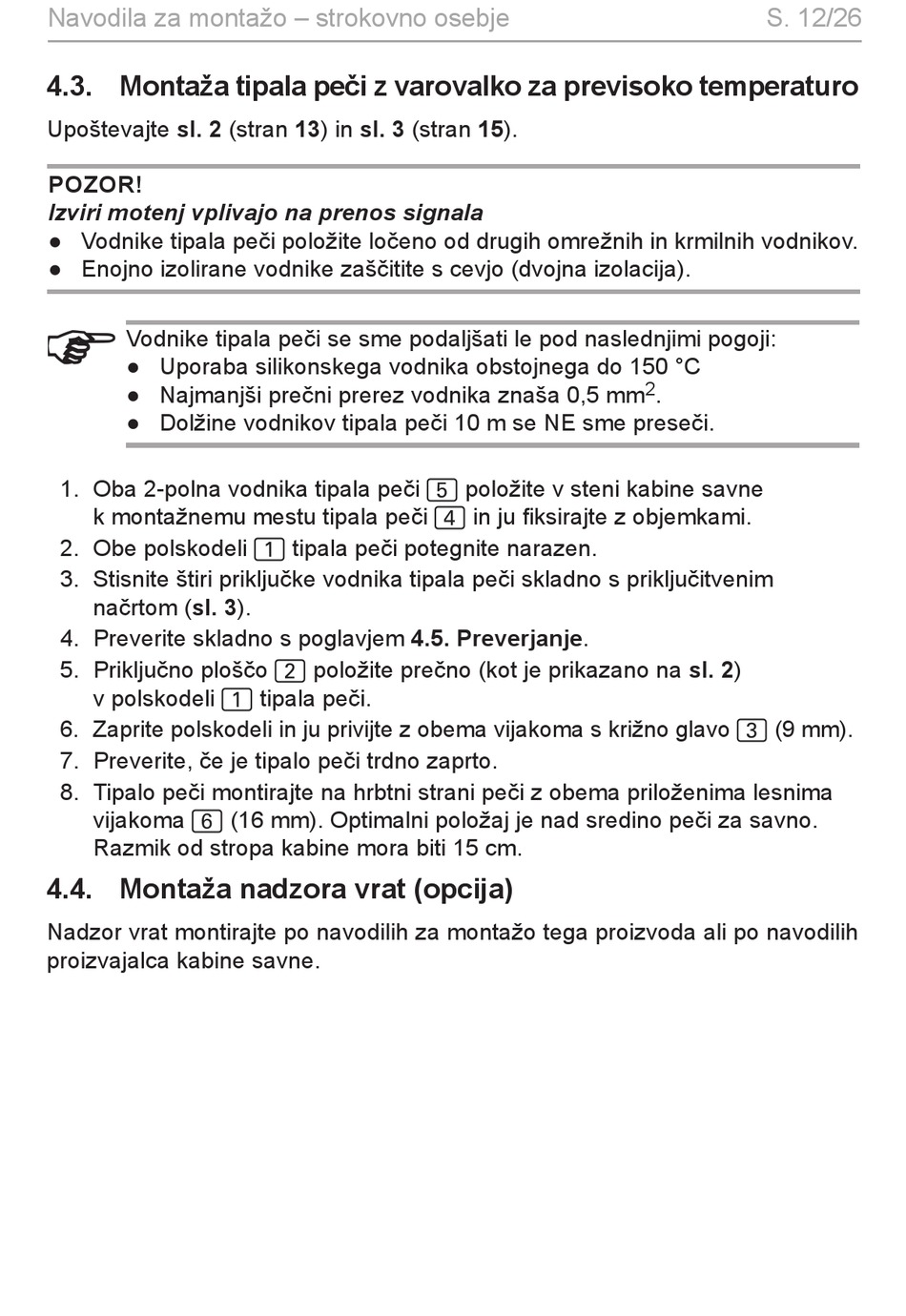

Navodila za montažo – strokovno osebje
4.3. Montaža tipala peči z varovalko za previsoko temperaturo
Upoštevajte sl. 2 (stran 13) in sl. 3 (stran 15).
POZOR!
Izviri motenj vplivajo na prenos signala
● Vodnike tipala peči položite ločeno od drugih omrežnih in krmilnih vodnikov.
● Enojno izolirane vodnike zaščitite s cevjo (dvojna izolacija).
Vodnike tipala peči se sme podaljšati le pod naslednjimi pogoji:
● Uporaba silikonskega vodnika obstojnega do 150 °C
● Najmanjši prečni prerez vodnika znaša 0,5 mm
● Dolžine vodnikov tipala peči 10 m se NE sme preseči.
1. Oba 2-polna vodnika tipala peči 5 položite v steni kabine savne
k montažnemu mestu tipala peči 4 in ju fiksirajte z objemkami.
2. Obe polskodeli 1 tipala peči potegnite narazen.
3. Stisnite štiri priključke vodnika tipala peči skladno s priključitvenim
načrtom (sl. 3).
4. Preverite skladno s poglavjem 4.5. Preverjanje.
5. Priključno ploščo 2 položite prečno (kot je prikazano na sl. 2)
v polskodeli 1 tipala peči.
6. Zaprite polskodeli in ju privijte z obema vijakoma s križno glavo 3 (9 mm).
7. Preverite, če je tipalo peči trdno zaprto.
8. Tipalo peči montirajte na hrbtni strani peči z obema priloženima lesnima
vijakoma 6 (16 mm). Optimalni položaj je nad sredino peči za savno.
Razmik od stropa kabine mora biti 15 cm.
4.4. Montaža nadzora vrat (opcija)
Nadzor vrat montirajte po navodilih za montažo tega proizvoda ali po navodilih
proizvajalca kabine savne.
S. 12/26
