Navodila za montažo – strokovno osebje
5. Vse zaščitne vodnike, ki so na voljo, vpnite na sponki za zaščitne vodnike 5.
6. Pokrov ohišja namestite na zgornji rob spodnjega dela ohišja in obračajte
pokrov ohišja navzdol, dokler ta slišno ne zaskoči.
7. Ponovno nataknite izbiralnik temperature 1. Pri tem pazite na sploščeno
vtično os.

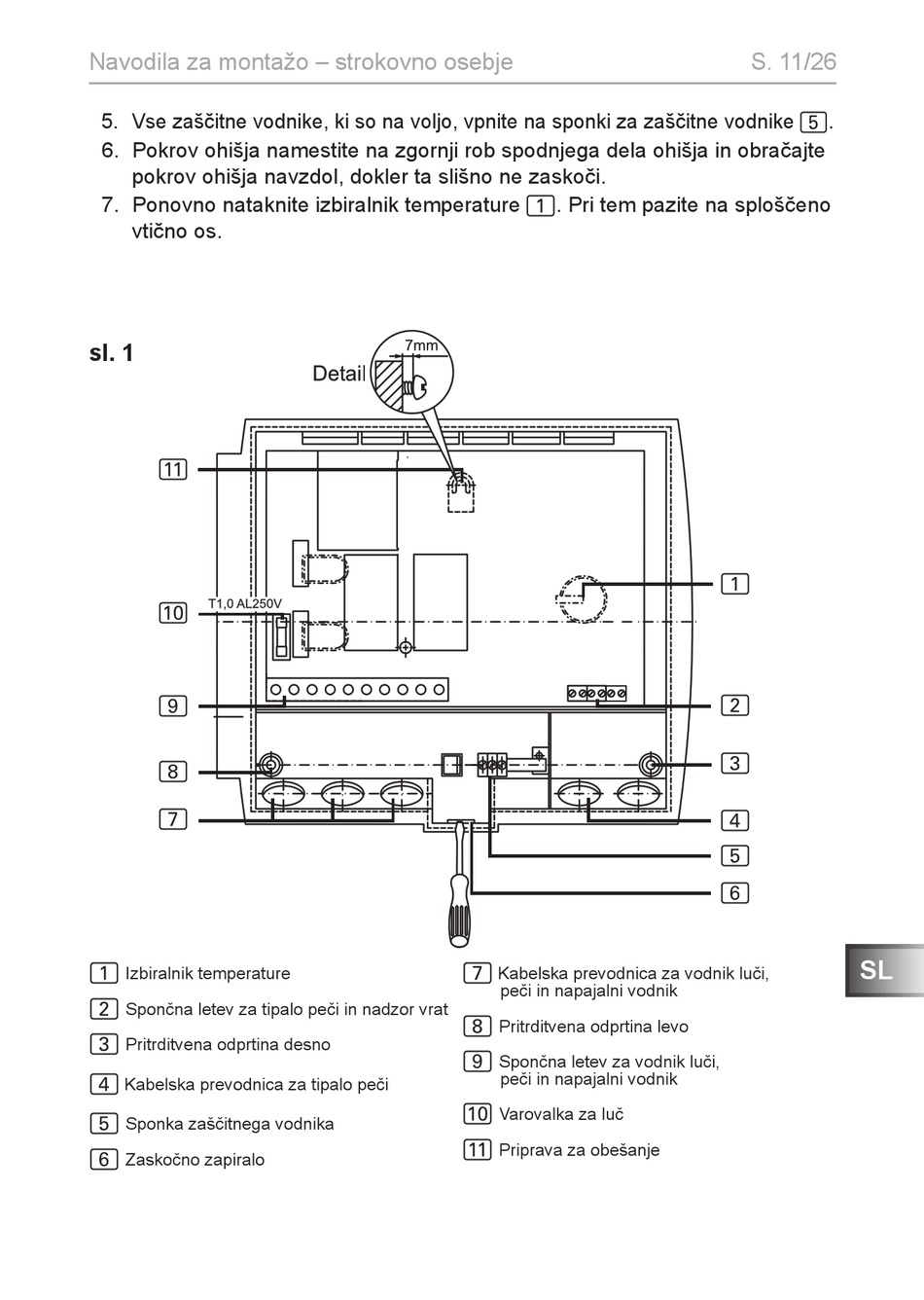

sl. 1
b
a
9
8
7
Izbiralnik temperature
1
Spončna letev za tipalo peči in nadzor vrat
2
Pritrditvena odprtina desno
3
Kabelska prevodnica za tipalo peči
4
Sponka zaščitnega vodnika
5
Zaskočno zapiralo
6
Kabelska prevodnica za vodnik luči,
7
peči in napajalni vodnik
Pritrditvena odprtina levo
8
Spončna letev za vodnik luči,
9
peči in napajalni vodnik
Varovalka za luč
a
Priprava za obešanje
b
S. 11/26
1
2
3
4
5
6
SL
