Monteringsanvisning endast för fackpersonal
5. Anslut alla skyddsledare till skyddsledaranslutningen 5.
6. Sätt skyddslocket på den övre kanten på höljets nederdel och tryck ner
locket tills det klickar fast.
7. Sätt tillbaka temperaturväljaren 1. Observera fästaxelns avsmalnande del.

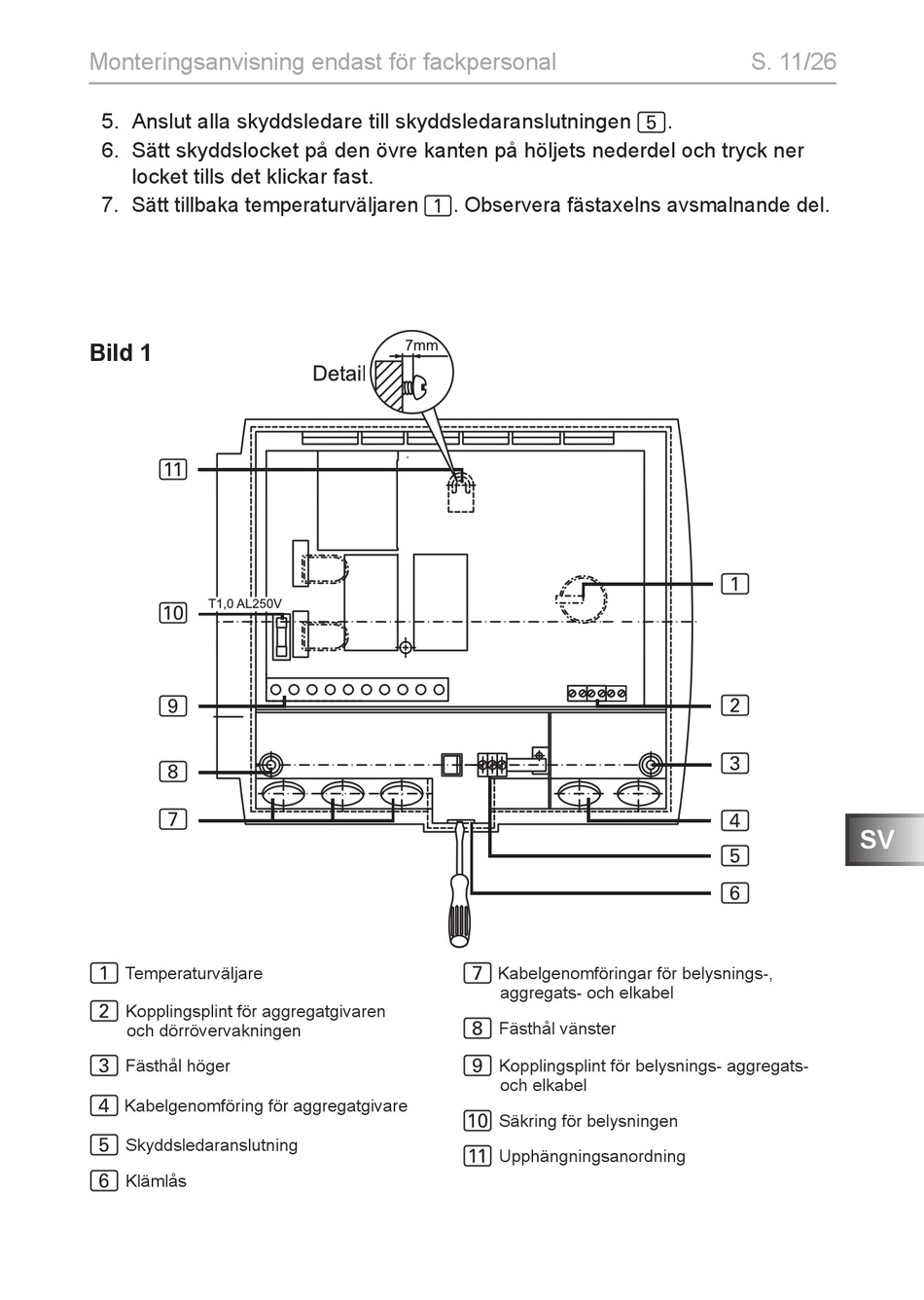

Bild 1
b
a
9
8
7
Temperaturväljare
1
Kopplingsplint för aggregatgivaren
2
och dörrövervakningen
Fästhål höger
3
Kabelgenomföring för aggregatgivare
4
Skyddsledaranslutning
5
Klämlås
6
Kabelgenomföringar för belysnings-,
7
aggregats- och elkabel
Fästhål vänster
8
Kopplingsplint för belysnings- aggregats-
9
och elkabel
Säkring för belysningen
a
Upphängningsanordning
b
