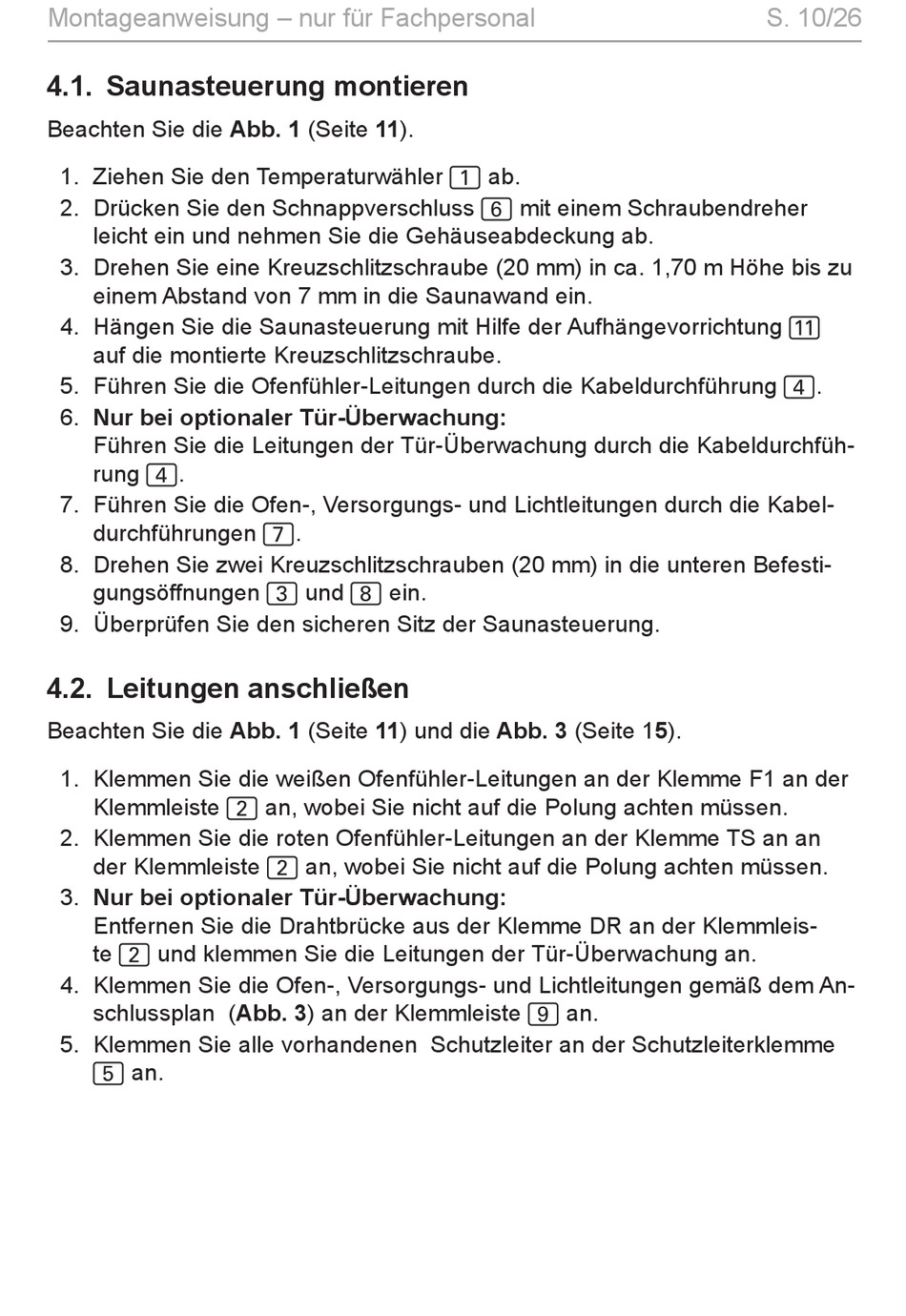

Montageanweisung – nur für Fachpersonal

4.1. Saunasteuerung montieren

Beachten Sie die Abb. 1 (Seite 11).
1. Ziehen Sie den Temperaturwähler 1 ab.
2. Drücken Sie den Schnappverschluss 6 mit einem Schraubendreher
leicht ein und nehmen Sie die Gehäuseabdeckung ab.
3. Drehen Sie eine Kreuzschlitzschraube (20 mm) in ca. 1,70 m Höhe bis zu
einem Abstand von 7 mm in die Saunawand ein.
4. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung b
auf die montierte Kreuzschlitzschraube.
5. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 4.
6. Nur bei optionaler Tür-Überwachung:
Führen Sie die Leitungen der Tür-Überwachung durch die Kabeldurchfüh-
rung 4.
7. Führen Sie die Ofen-, Versorgungs- und Lichtleitungen durch die Kabel-
durchführungen 7.
8. Drehen Sie zwei Kreuzschlitzschrauben (20 mm) in die unteren Befesti-
gungsöffnungen 3 und 8 ein.
9. Überprüfen Sie den sicheren Sitz der Saunasteuerung.
4.2. Leitungen anschließen
Beachten Sie die Abb. 1 (Seite 11) und die Abb. 3 (Seite 15).
1. Klemmen Sie die weißen Ofenfühler-Leitungen an der Klemme F1 an der
Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.
2. Klemmen Sie die roten Ofenfühler-Leitungen an der Klemme TS an an
der Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.
3. Nur bei optionaler Tür-Überwachung:
Entfernen Sie die Drahtbrücke aus der Klemme DR an der Klemmleis-
te 2 und klemmen Sie die Leitungen der Tür-Überwachung an.
4. Klemmen Sie die Ofen-, Versorgungs- und Lichtleitungen gemäß dem An-
schlussplan (Abb. 3) an der Klemmleiste 9 an.
5. Klemmen Sie alle vorhandenen Schutzleiter an der Schutzleiterklemme
5 an.
S. 10/26
