Paigaldusjuhend – ainult oskustöötajatele
6. Asetage korpuse kate korpuse alumise osa ülemisele äärele ja pöörake
korpuse kate alla, nii et see fikseerub kuuldavalt.
7. Asetage temperatuurivalits 1 tagasi. Jälgige seejuures teljel asuvat lame-
dat osa.

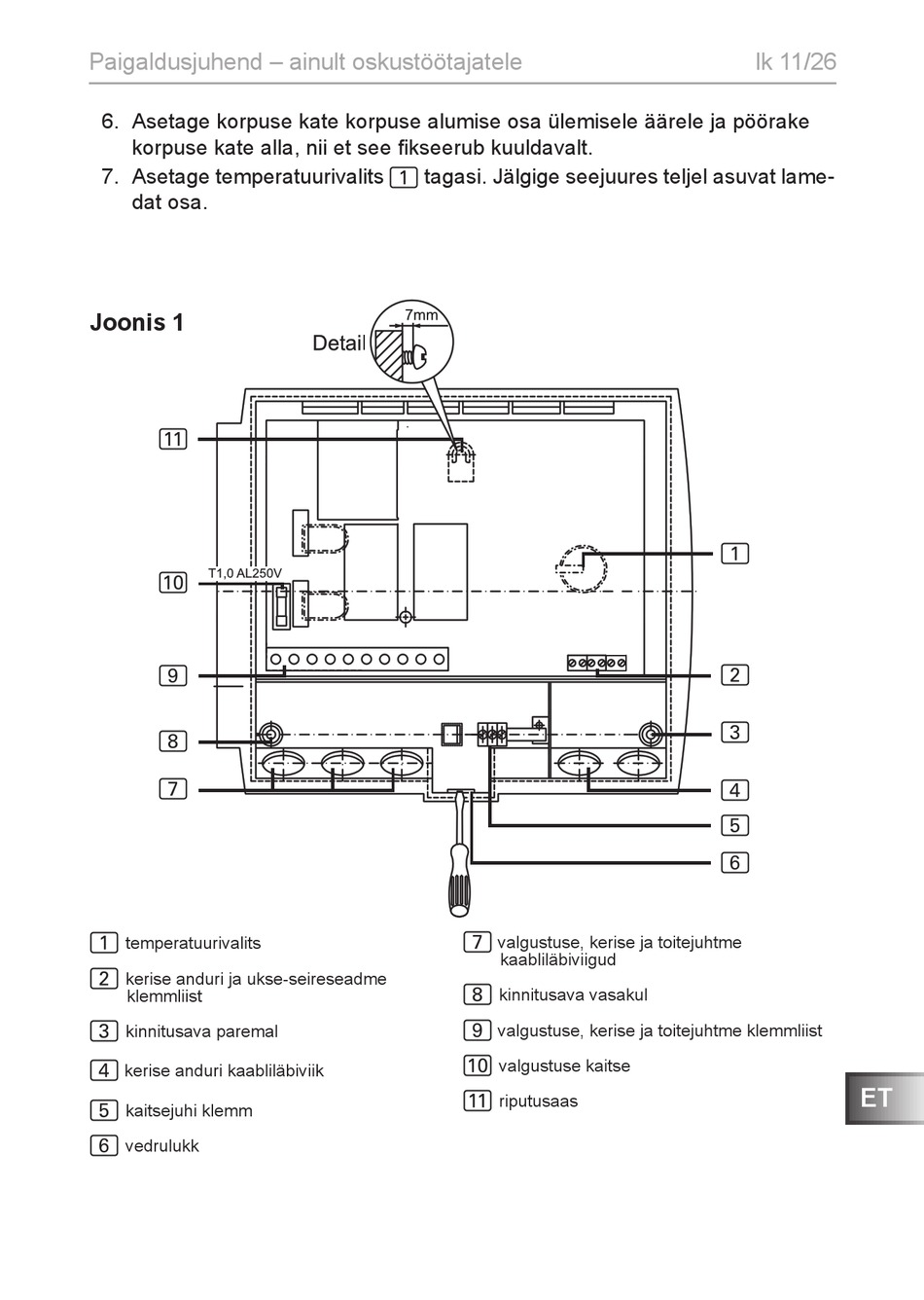

Joonis 1
b
a
9
8
7
temperatuurivalits
1
kerise anduri ja ukse-seireseadme
2
klemmliist
kinnitusava paremal
3
kerise anduri kaabliläbiviik
4
kaitsejuhi klemm
5
vedrulukk
6
valgustuse, kerise ja toitejuhtme
7
kaabliläbiviigud
8 kinnitusava vasakul
valgustuse, kerise ja toitejuhtme klemmliist
9
valgustuse kaitse
a
riputusaas
b
lk 11/26
