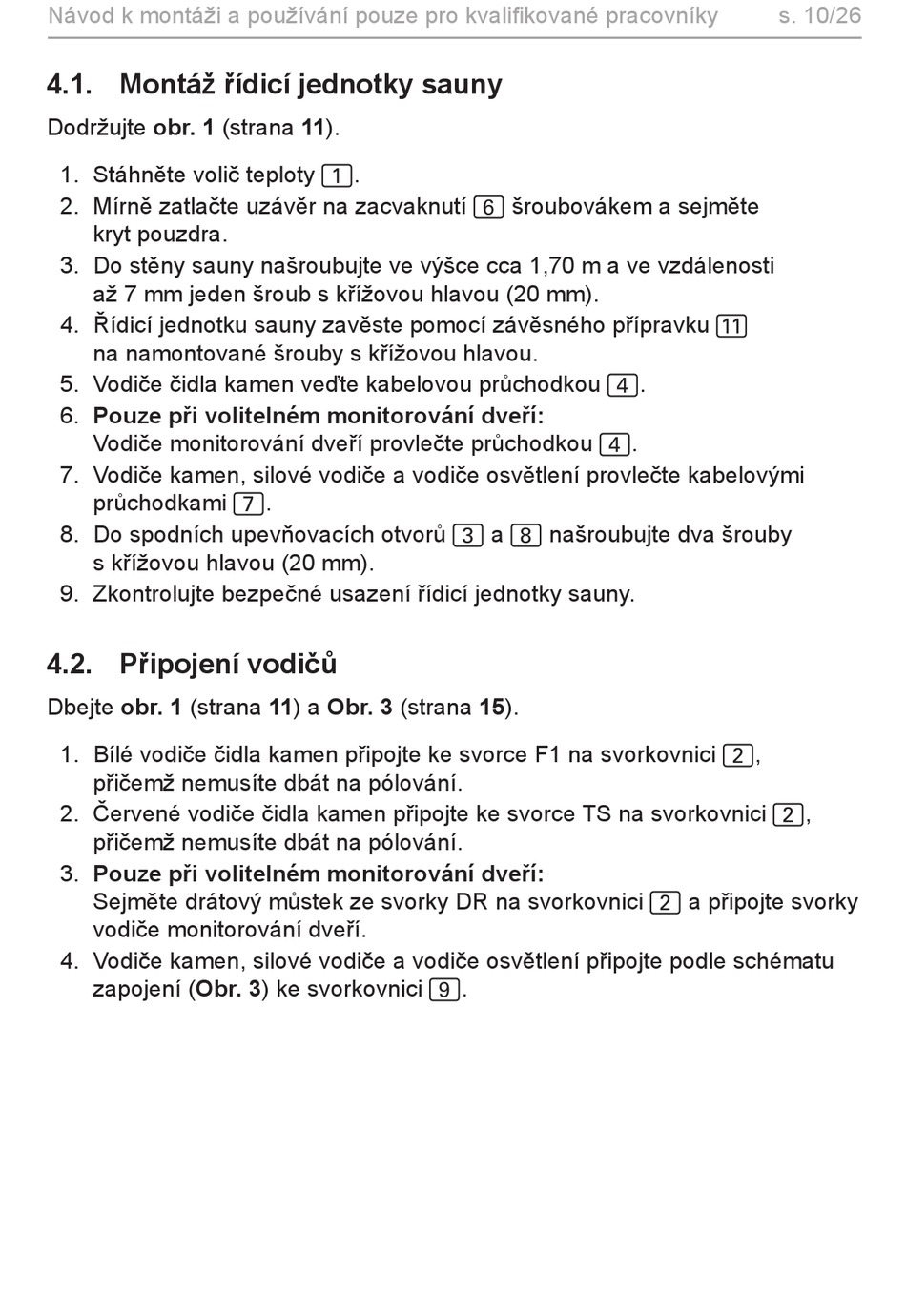

Návod k montáži a používání pouze pro kvalifikované pracovníky
4.1. Montáž řídicí jednotky sauny
Dodržujte obr. 1 (strana 11).
1. Stáhněte volič teploty 1.
2. Mírně zatlačte uzávěr na zacvaknutí 6 šroubovákem a sejměte
kryt pouzdra.
3. Do stěny sauny našroubujte ve výšce cca 1,70 m a ve vzdálenosti
až 7 mm jeden šroub s křížovou hlavou (20 mm).
4. Řídicí jednotku sauny zavěste pomocí závěsného přípravku b
na namontované šrouby s křížovou hlavou.
5. Vodiče čidla kamen veďte kabelovou průchodkou 4.
6. Pouze při volitelném monitorování dveří:
Vodiče monitorování dveří provlečte průchodkou 4.
7. Vodiče kamen, silové vodiče a vodiče osvětlení provlečte kabelovými
průchodkami 7.
8. Do spodních upevňovacích otvorů 3 a 8 našroubujte dva šrouby
s křížovou hlavou (20 mm).
9. Zkontrolujte bezpečné usazení řídicí jednotky sauny.
4.2. Připojení vodičů
Dbejte obr. 1 (strana 11) a Obr. 3 (strana 15).
1. Bílé vodiče čidla kamen připojte ke svorce F1 na svorkovnici 2,
přičemž nemusíte dbát na pólování.
2. Červené vodiče čidla kamen připojte ke svorce TS na svorkovnici 2,
přičemž nemusíte dbát na pólování.
3. Pouze při volitelném monitorování dveří:
Sejměte drátový můstek ze svorky DR na svorkovnici 2 a připojte svorky
vodiče monitorování dveří.
4. Vodiče kamen, silové vodiče a vodiče osvětlení připojte podle schématu
zapojení (Obr. 3) ke svorkovnici 9.
s. 10/26
