Návod k montáži a používání pouze pro kvalifikované pracovníky
5. Všechny dostupné ochranné vodiče připojte ke svorce ochranného
vodiče 5.
6. Kryt pouzdra nasaďte na horní okraj spodního dílu pouzdra a kryt
sklopte směrem dolů, aby slyšitelně zacvakl.
7. Opět nasaďte volič teploty 1. Dbejte na zarovnání v ose zasunutí.

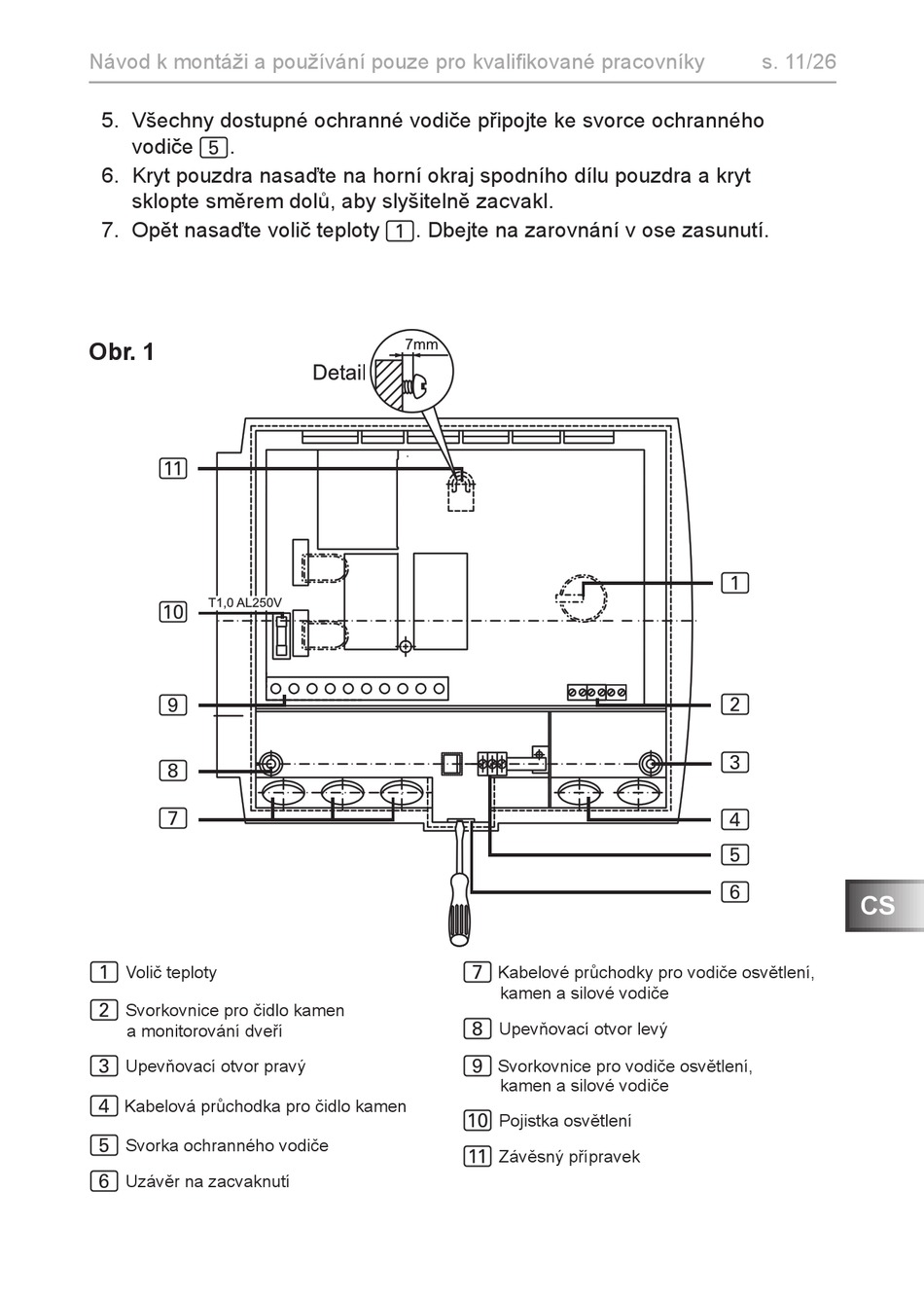

Obr. 1
b
a
9
8
7
Volič teploty
1
Svorkovnice pro čidlo kamen
2
a monitorování dveří
Upevňovací otvor pravý
3
4 Kabelová průchodka pro čidlo kamen
Svorka ochranného vodiče
5
Uzávěr na zacvaknutí
6
Kabelové průchodky pro vodiče osvětlení,
7
kamen a silové vodiče
Upevňovací otvor levý
8
Svorkovnice pro vodiče osvětlení,
9
kamen a silové vodiče
Pojistka osvětlení
a
Závěsný přípravek
b
s. 11/26
1
2
3
4
5
6
CS
