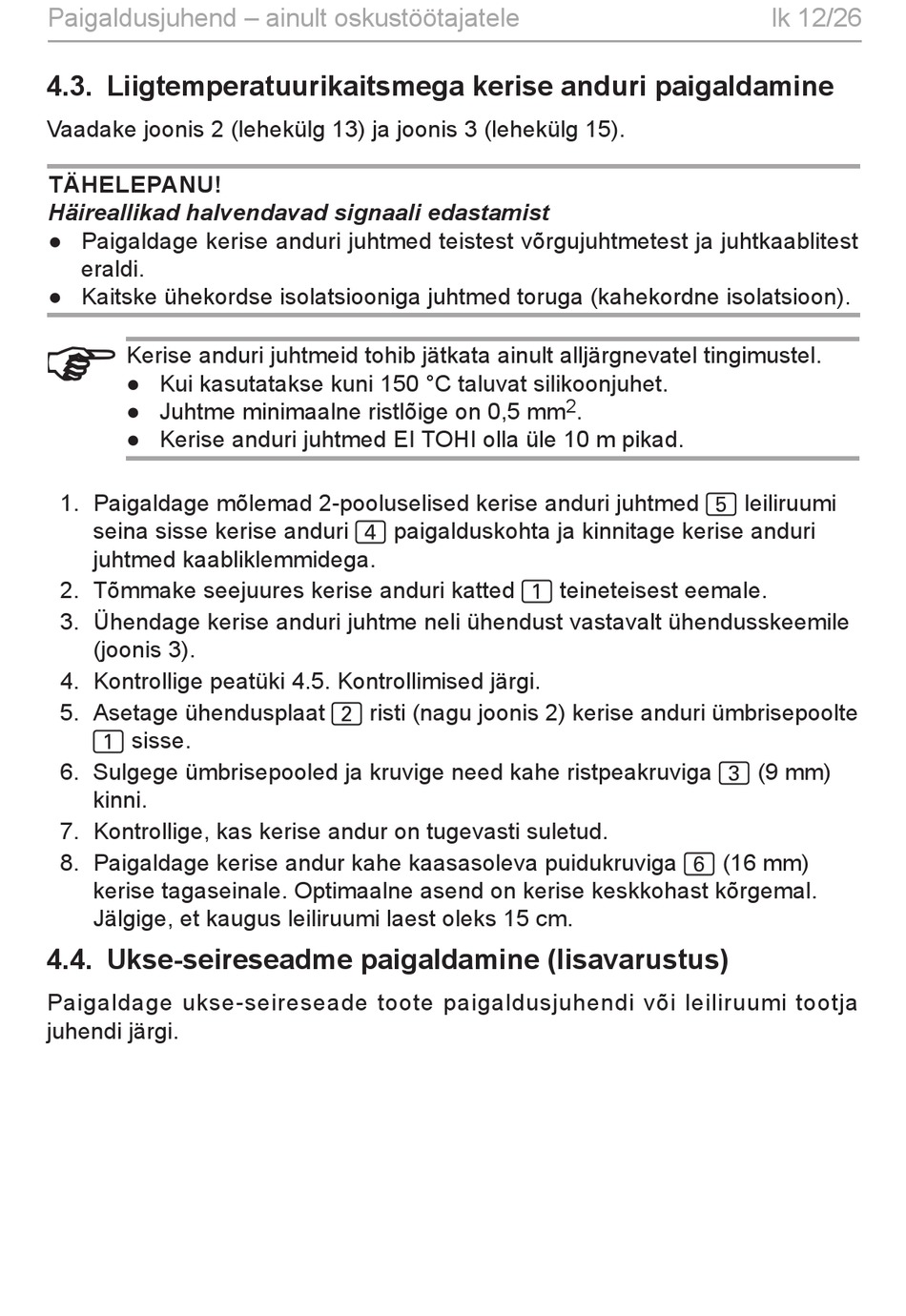

Paigaldusjuhend – ainult oskustöötajatele
4.3. Liigtemperatuurikaitsmega kerise anduri paigaldamine
Vaadake joonis 2 (lehekülg 13) ja joonis 3 (lehekülg 15).
TÄHELEPANU!
Häireallikad halvendavad signaali edastamist
● Paigaldage kerise anduri juhtmed teistest võrgujuhtmetest ja juhtkaablitest
eraldi.
● Kaitske ühekordse isolatsiooniga juhtmed toruga (kahekordne isolatsioon).
Kerise anduri juhtmeid tohib jätkata ainult alljärgnevatel tingimustel.
● Kui kasutatakse kuni 150 °C taluvat silikoonjuhet.
● Juhtme minimaalne ristlõige on 0,5 mm
● Kerise anduri juhtmed EI TOHI olla üle 10 m pikad.
1. Paigaldage mõlemad 2-pooluselised kerise anduri juhtmed 5 leiliruumi
seina sisse kerise anduri 4 paigalduskohta ja kinnitage kerise anduri
juhtmed kaabliklemmidega.
2. Tõmmake seejuures kerise anduri katted 1 teineteisest eemale.
3. Ühendage kerise anduri juhtme neli ühendust vastavalt ühendusskeemile
(joonis 3).
4. Kontrollige peatüki 4.5. Kontrollimised järgi.
5. Asetage ühendusplaat 2 risti (nagu joonis 2) kerise anduri ümbrisepoolte
1 sisse.
6. Sulgege ümbrisepooled ja kruvige need kahe ristpeakruviga 3 (9 mm)
kinni.
7. Kontrollige, kas kerise andur on tugevasti suletud.
8. Paigaldage kerise andur kahe kaasasoleva puidukruviga 6 (16 mm)
kerise tagaseinale. Optimaalne asend on kerise keskkohast kõrgemal.
Jälgige, et kaugus leiliruumi laest oleks 15 cm.
4.4. Ukse-seireseadme paigaldamine (lisavarustus)
Paigaldage ukse-seireseade toote paigaldusjuhendi või leiliruumi tootja
juhendi järgi.
