4 .2

DHP-C

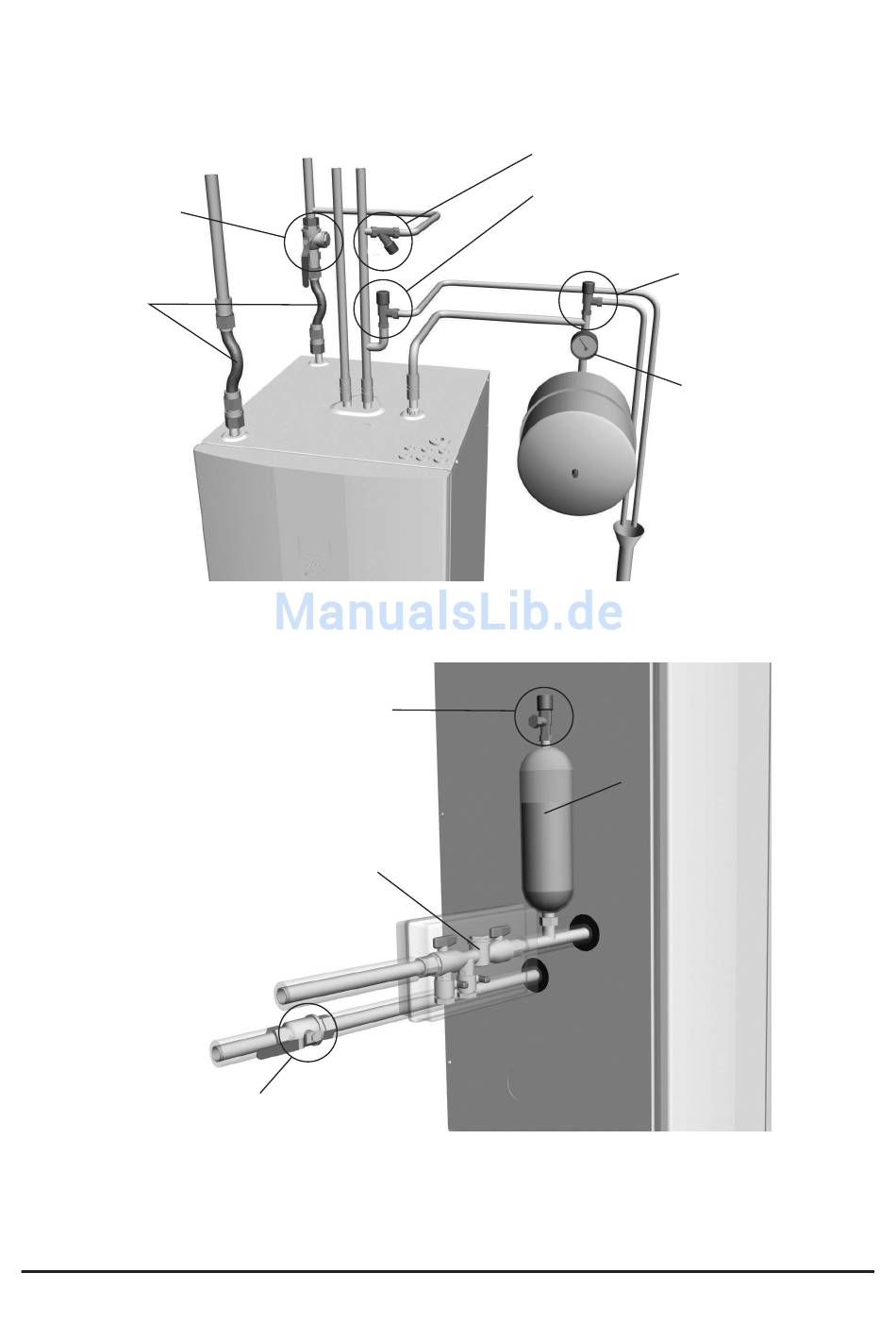

Die Abbildung zeigt den grundsätzlichen Aufbau einer Rohrinstallation mit allen Komponenten.
Vorlauf
Absperrhahn und
Schmutzsieb
Flexschläuche
WW = Warmwasser
KW = Kaltwasser
Exp = Ausdehnung
Kälteträger ein
Kälteträger aus
Absperrventil
Rücklauf
WW KW Exp.
Abbildung 16: Grundsätzlicher Aufbau der Rohrinstallation .
Sicherheitsventil, 1,5 bar
Schmutzsieb
Abbildung 17: Grundsätzlicher Aufbau der Kälteträgerinstallation .
Füllhahn
Sicherheitsventil, 9 bar
Kaltwasser
Ausdehnungs­
behälter
Füllanschluss inkl.
Schmutzsieb
VUBMA403
Sicherheitsventil
Manometer
Zum
Abfluss
Entlüftungs­ und
Ausdehnungsbehälter
Danfoss – 21
