INTEGRAL
Die folgenden Informationen dienen Ihnen nur zum Verständnis der Funktionsweise Ihrer
Wärmepumpe; hier gibt es keinen Wert, den Sie als Kunde einstellen müssen.
Der Heizbedarf im Haus variiert mit der Jahreszeit und der Wetterlage und ist nicht konstant.
Der Wärmebedarf kann als Temperaturdifferenz über der Zeit betrachtet und errechnet
werden. Bei dem Ergebnis handelt es sich um einen Integralwert (Wärmebedarf ). Für die
Errechnung des Integralwerts verwendet der WP­Regler mehrere Parameter.
Für den Start der Wärmepumpe ist ein Wärmemangel erforderlich und die beiden unter­
schiedlichen Integralwerte A1 und A2 starten den Kompressor und die Zusatzheizung.
Während des Heizens sinkt der Wärmemangel und sobald die Wärmepumpe stoppt, sorgt die
Trägheit im System für einen Wärmeüberschuss.
Der Integralwert gibt die Fläche unter der Zeitachse an und wird in Grad­Minuten angege­
ben. In der unten stehenden Abbildung sind die Werkseinstellungen für die Integralwerte der
Wärmepumpe dargestellt. Wenn der Integralwert den für INTEGRAL A1 eingestellten Wert
erreicht hat, startet der Kompressor und wenn der Integralwert nicht absinkt, sondern weiter
ansteigt, startet die Zusatzheizung, sobald der Integralwert den für INTEGRAL A2 eingestell­
ten Wert erreicht hat.
Integral
(Wärmebedarf )

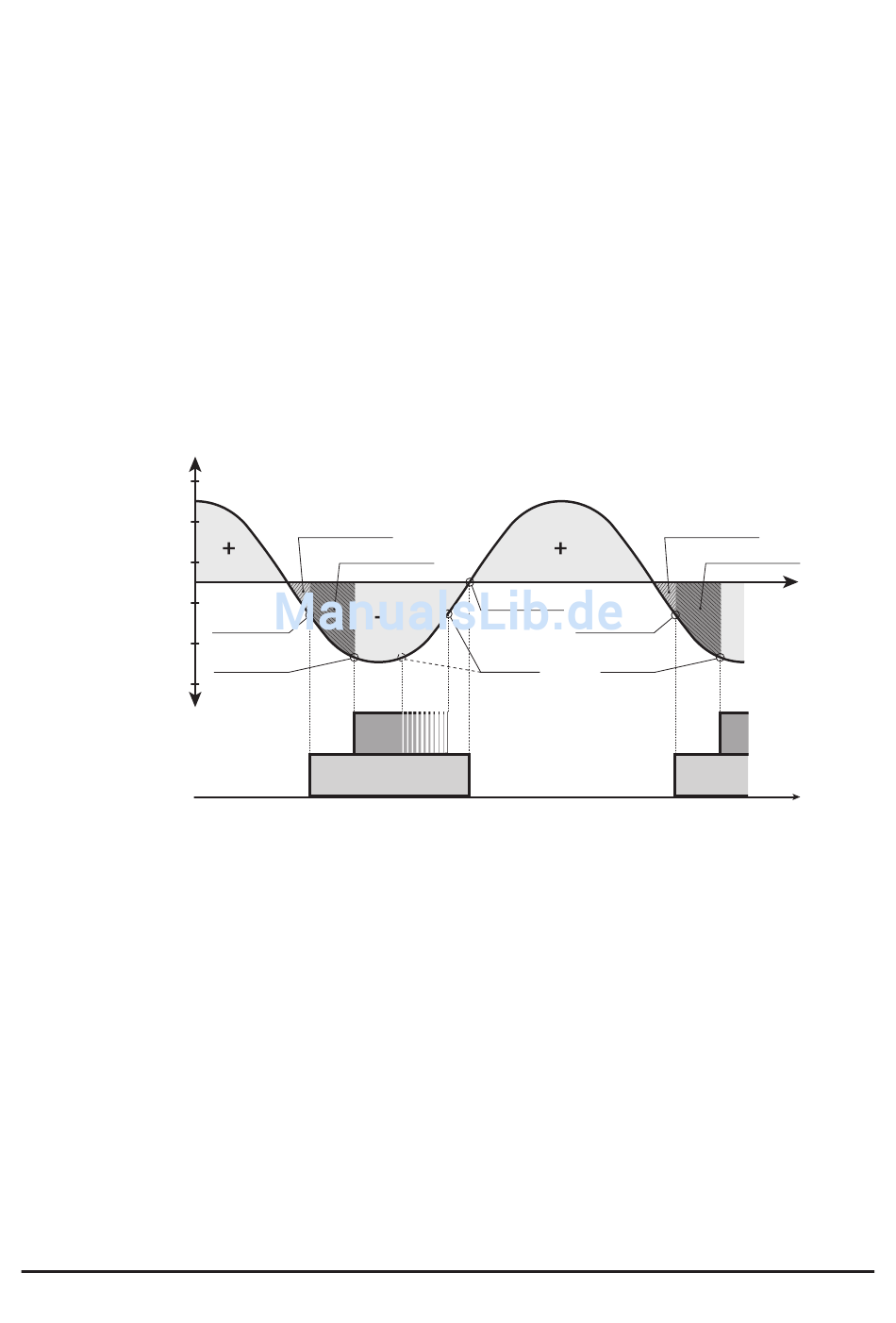

Abbildung 10:
Während der Warmwasserbereitung und während eines Heizstopps wird der Integralwert
nicht weiter ermittelt. Die Ermittlung des Integralwerts wird erst zwei Minuten nach
abgeschlossener Warmwasserbereitung wieder aufgenommen, damit das Heizungssystem
genügend Zeit hat, die Temperatur wieder zu stabilisieren.
INTEGRAL A1
INTEGRAL A2
Wärmeüberschuss
Wärmemangel
Kompressor
Start (­60)
Zusatzheizung
Start (­660)
Kompressor
Kein Betrieb
Start und Stopp des Wärmepumpenbetriebs in Abhängigkeit vom Integralwert .
Wärmeüberschuss
Kompressor
Stopp (≥0)
Stopp der
Zusatzheizung
(spätestens bei ­60)
Zusatz-
heizung
Kein Betrieb
VUBMA403
INTEGRAL A1
INTEGRAL A2
Kompressor
Start (­60)
Zusatzheizung
Start (­660)
Zusatzheizung
Kompressor
Wärmepumpenbetrieb
Zeit
