Konfiguration
Einstellung der PROFIBUS-Adresse mit dem Befehl
„Stationsadresse einstellen"
1. Schalten Sie die Stromversorgung aus.
2. Stellen Sie den DIP-Schalter auf 126 oder 127
(werkseitige Schaltereinstellung).
3. Stellen Sie die Adresse über den Befehl „Stations-
adresse einstellen" ein. Verwenden Sie den Befehl
„Stationsadresse einstellen" zum Sperren der
programmierten Adresse und zur Änderung der
Adresse. Entsperren Sie die Adresseinstellung
durch Änderung von Parameter 9-18 Teilnehmer-
adresse oder des Adressschalters, gefolgt vom
Leistungszyklus. Eine neue Adresse ist nach dem
Befehl „Stationsadresse einstellen" sofort aktiv.

3.2 Konfigurieren des Master

3.2.1 GSD-Datei

Zur Konfiguration eines PROFIBUS-Master benötigt das
Konfigurations-Tool eine GSD-Datei für jeden Follower-Typ
im Netzwerk. Die GSD-Datei ist eine PROFIBUS DP-
Standardtextdatei, die die erforderlichen
Kommunikationskonfigurationsdaten für einen Follower
enthält. Laden Sie die GSD-Datei der entsprechenden
Frequenzumrichter-Serie herunter. vlt-drives.danfoss.com/
products/engineering-software/software-download/fieldbus/.
PROFIBUS SW-Version
(Parameter 15-61 SW-Version
Option)
1.x
2.x
FCD 302
Tabelle 3.2 GSD-Datei
Das nachstehende Beispiel zeigt das Verfahren zur Konfigu-
ration eines PROFIBUS-Master für FC 301/FC 302, das
Verfahren gilt jedoch auch für andere Frequenzumrichter-
Serien.
1. Importieren Sie die GSD-Datei im Konfigurations-
Tool.
2. Importieren Sie die GSD-Datei in das Simatic
Manager-Software-Tool. Importieren Sie eine GSD-
Datei für jede Frequenzumrichter-Baureihe nur
einmal entsprechend der erstmaligen Installation
des Software-Tools. Siehe Abbildung 3.3.
3. Verwenden Sie den Browser für die GSD-Datei,
installieren Sie alle Dateien und importieren Sie
eine GSD-Datei sowie eine Bitmap für das Gerät
in den Hardware-Katalog. Siehe Abbildung 3.4 und
Abbildung 3.5.
MG37G203
Programmierhandbuch

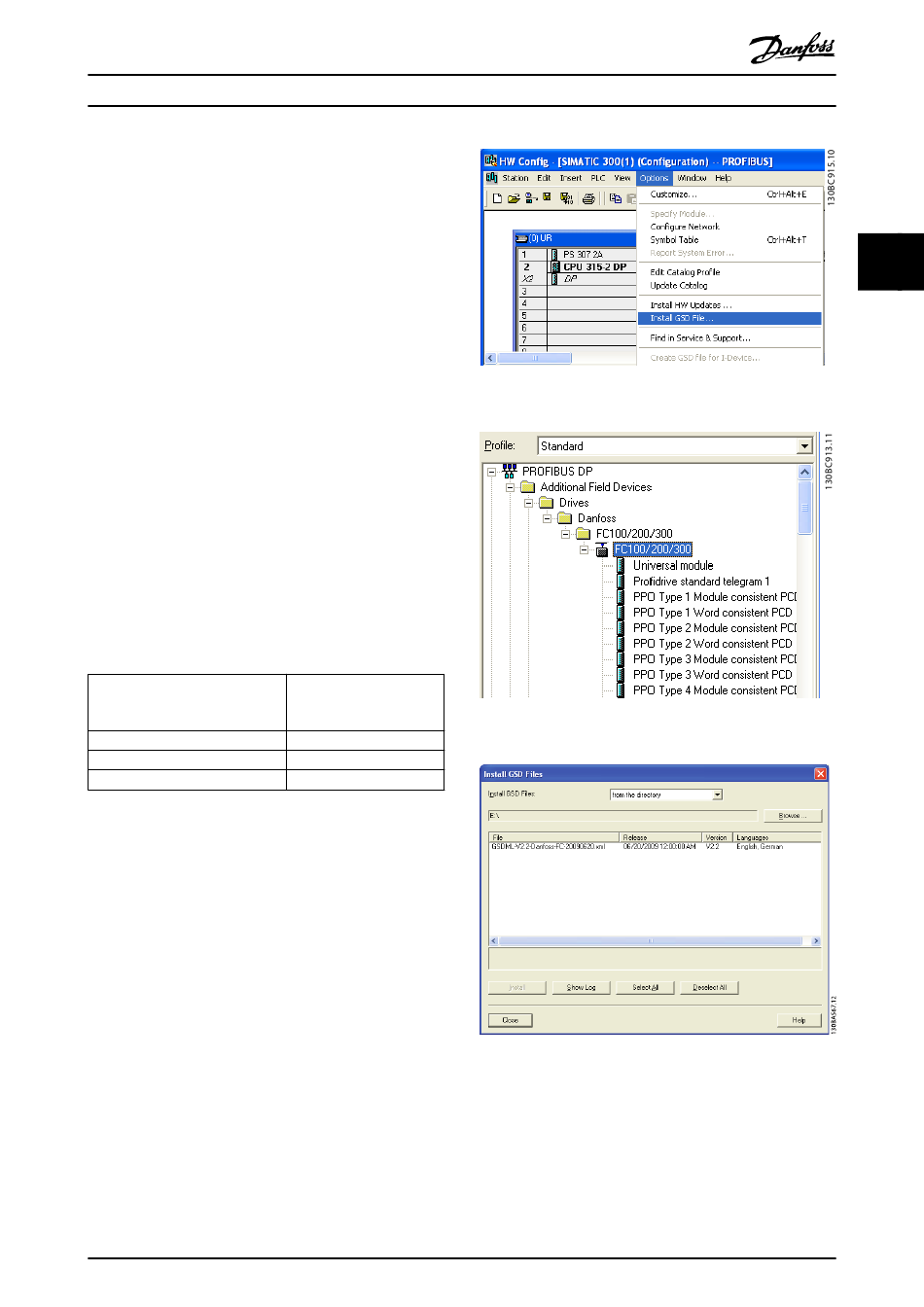

Abbildung 3.3 Installieren der GSD-Datei
GSD-Datei
Abbildung 3.4 Importieren einer GSD-Datei und einer Bitmap
da01040A.GSD
da02040A.GSD
da01040B.GSD
Abbildung 3.5 Hinzufügen einer GSD-Datei
4.
Danfoss A/S © 01/2016 Alle Rechte vorbehalten.
Importieren und öffnen Sie die FC 301/FC 302-
GSD-Datei über den Pfad im Hardware-Katalog,
siehe Abbildung 3.6.
