Wahl des Anlagentyps

Der ECL Comfort Regler ist ein Universalregler, der für
verschiedene Heizungssysteme verwendet werden kann.
Von den gezeigten Standardanlagen ausgehend gibt es
eine Reihe weiterer Möglichkeiten.
In dieser Sektion finden Sie die meistverwendeten
Anlagen. Sollte Ihre Anlage sich von den hier gezeigten
unterscheiden, wählen Sie bitte das Schaltbild, die Ihrer
Anlage am nächsten kommt, und nehmen Sie dann die
notwendigen Änderungen vor.
Beachten Sie bitte:
Die Schaltbilder sind nur mit der ECL-Kartenversion CI08 und
Reglerversion V1.08 realisierbar.

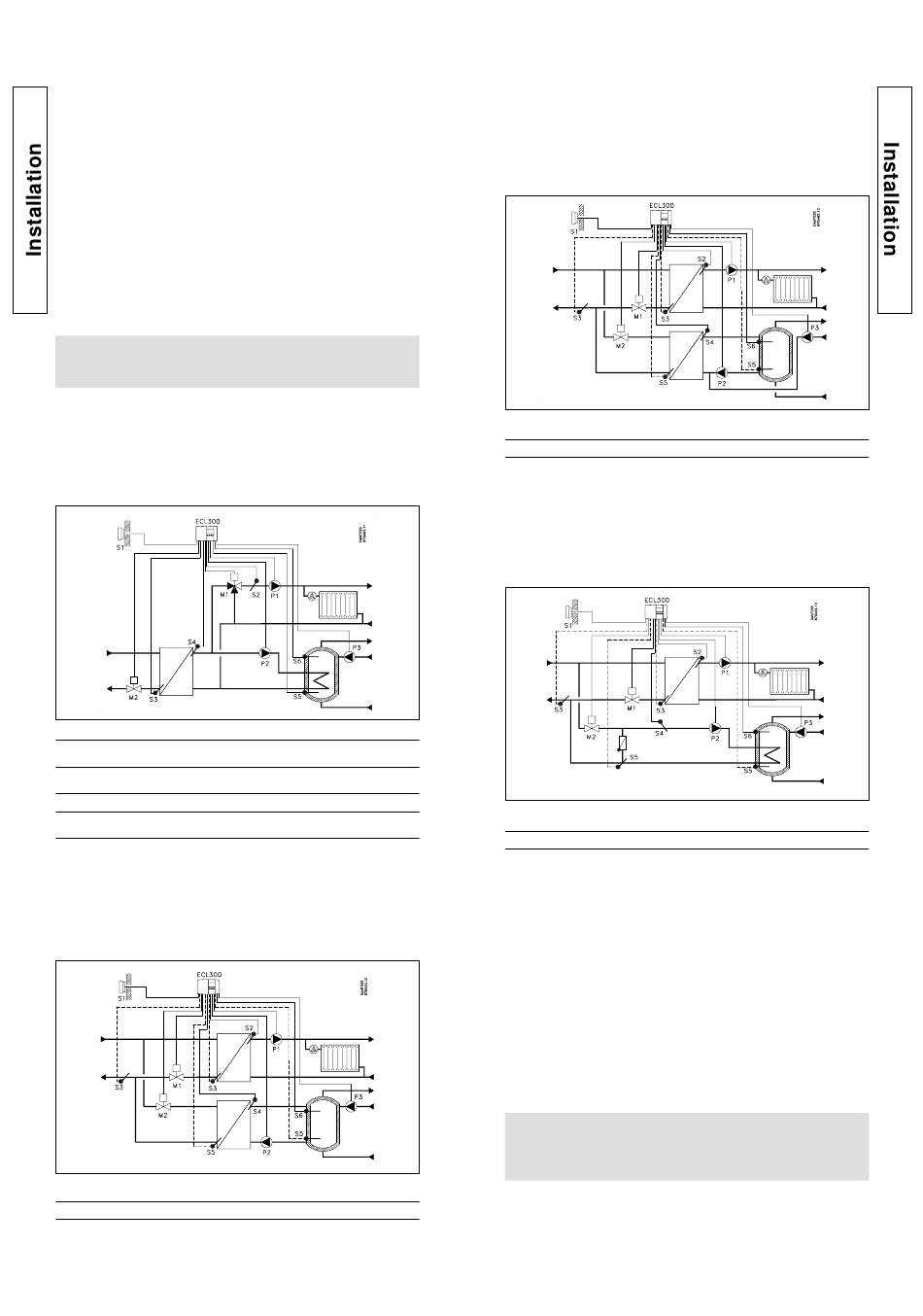

Heizungsanlagentyp 1
Indirekt angeschlossene Heizungsanlage mit Beimischung
und sekundär angeschlossener Speicher mit eingebauter
Heizfläche.
Zeile 17-I Einfluß der Führungsgröße
Zeile 52-II Geschlossenes Ventil/Regelung
der Zirkulationstemperatur
Zeile 83-II Reglereinsatz als eigenständiger Regler,
Haupt- oder Folgeregler
Zeile 84-II Pumpe P2 im Vorregelkreis
Zeile140-II Fühler S5 = unterer Brauchwasserfühler /
Rücklauffühler im Kreis II
Heizungsanlagentyp 2
Indirekt angeschlossene Heizungsanlage und primärseitig
angeschlossenes Speicherladesystem mit Zirkulations-
pumpe.
Zeile 52-II Geschlossenes Ventil/Regelung
der Zirkulationstemperatur
Zeile 84-II Pumpe P2 im Vorregelkreis
Heizungsanlagentyp 2a
Indirekt angeschlossene Heizungsanlage und primärseitig
angeschlossenes Speicherladesystem mit Zirkulations-
pumpe.
Zeile 52-II Geschlossenes Ventil/Regelung
Zeile 84-II Pumpe P2 im Vorregelkreis
Heizungsanlagentyp 3
Indirekt angeschlossene Heizungsanlage und primärseitig
angeschlossener, direkter Speicher mit eingebauter
Heizfläche.
Einstellung
3
Einstellung ON
Einstellung 4
Einstellung OFF
Zeile 52-II Geschlossenes Ventil/Regelung
Einstellung OFF
Zeile 84-II Pumpe P2 im Vorregelkreis
Einstellung ON
Einstellung OFF
der Zirkulationstemperatur
der Zirkulationstemperatur
Beachten Sie bitte:
Die Schaltbilder in dieser Betriebsanleitung sind grundsätzlich
und beinhalten nicht sämtliche Einzelteile, die für eine
Heizungsanlage notwendig sind.
10b
Einstellung OFF
Einstellung OFF
Einstellung ON
Einstellung OFF
