Konfiguration
3 3

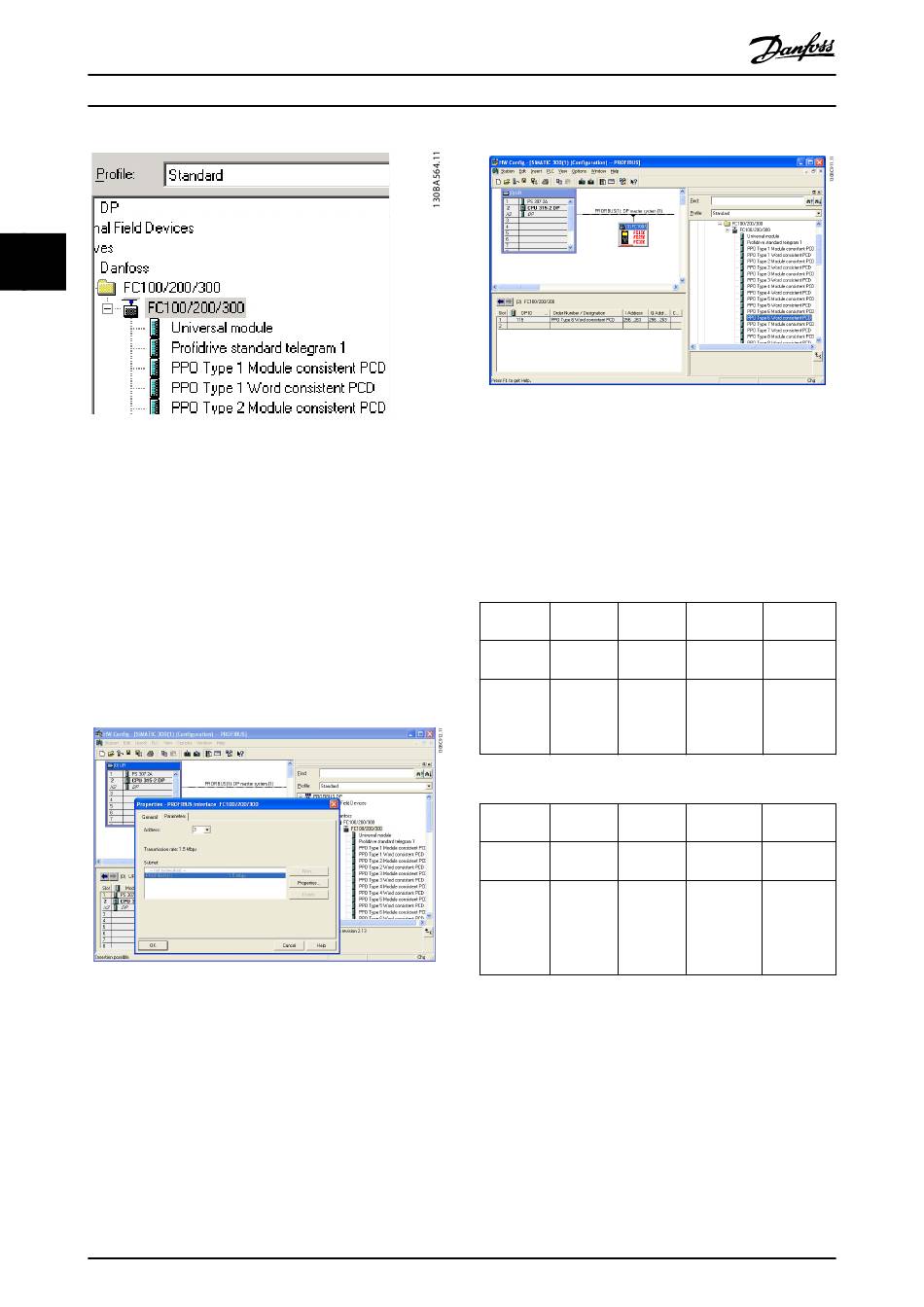

Abbildung 3.6 Import von und Zugriff auf die GSD-Datei
5. Öffnen Sie ein Projekt, richten Sie die Hardware
ein und fügen Sie das PROFIBUS-Mastersystem
hinzu.
6. Wählen Sie FC 300 und ziehen Sie diesen per
Drag und Drop auf den PROFIBUS im Hardware-
Diagramm.
7. Ein Fenster für die Adresse des FC 300 wird
geöffnet. Wählen Sie die Adresse aus der Scroll-
Down-Liste aus. Stellen Sie sicher, dass die
Adresseinstellung der vorherigen Adressein-
stellung in Parameter 9-18 Teilnehmeradresse
entspricht. Siehe Abbildung 3.7.
Abbildung 3.7 Auswahl der Adresse
8. Stellen Sie die peripheren Eingangs- und
Ausgangsdaten ein. Die Dateneinrichtung im
peripheren Bereich wird zyklisch über PPO-Typen
übertragen. Fügen Sie ein PPO-Typ-6-Wort, das
mit dem ersten Steckplatz konsistent ist, per Drag
und Drop ein, siehe Abbildung 3.8. Siehe die PPO-
Typen in Kapitel 4 Steuerung/Regelung für weitere
Informationen.
10
®
VLT PROFIBUS DP MCA 101
Abbildung 3.8 Fügen Sie ein PPO-Typ-6-Wort, das mit dem
ersten Steckplatz konsistent ist, per Drag und Drop ein
Das Konfigurationswerkzeug weist automatisch Adressen
im peripheren Adressenbereich hinzu. In diesem Beispiel
haben Eingangs- und Ausgangsbereich die folgenden
Konfigurationen:
PPO-Typ 6
PCD-
Wortzahl
Eingangs-
adresse
Parame-
tersatz
Tabelle 3.3 PCD lesen (Frequenzumrichter an SPS)
PCD-
Wortzahl
Ausgangs-
adresse
Parame-
tersatz
Tabelle 3.4 PCD schreiben (SPS an Frequenzumrichter)
Alternative: Bei PROFIBUS, SW-Version 2.x und höher wird
die Autokonfiguration von Prozessdaten unterstützt. Dieses
Merkmal ermöglicht die Konfiguration der Prozessdaten
(Parameter 9-15 PCD-Konfiguration Schreiben und
Parameter 9-16 PCD-Konfiguration Lesen) von der SPS/dem
Master. Stellen Sie zur Verwendung der Autokonfiguration
sicher, dass die Funktion unter DP Follower-Eigenschaften
aktiviert ist. Siehe Abbildung 3.9.
Danfoss A/S © 01/2016 Alle Rechte vorbehalten.
1 2 3
256–257 258–259 260–261
STW (ZSW) HIW Parameter 9-
16 PCD-
Konfiguration
Lesen.2
1 2 3
256–257 258–259 260–261
CTW MRV Parameter 9-
15 PCD-
Konfiguration
Schreiben.2
4
262–263
Parameter 9-
16 PCD-
Konfiguratio
n Lesen.3
4
262–263
Parameter 9-
15 PCD-
Konfiguratio
n Schreiben.
3
